M
D e lt a S o l
®

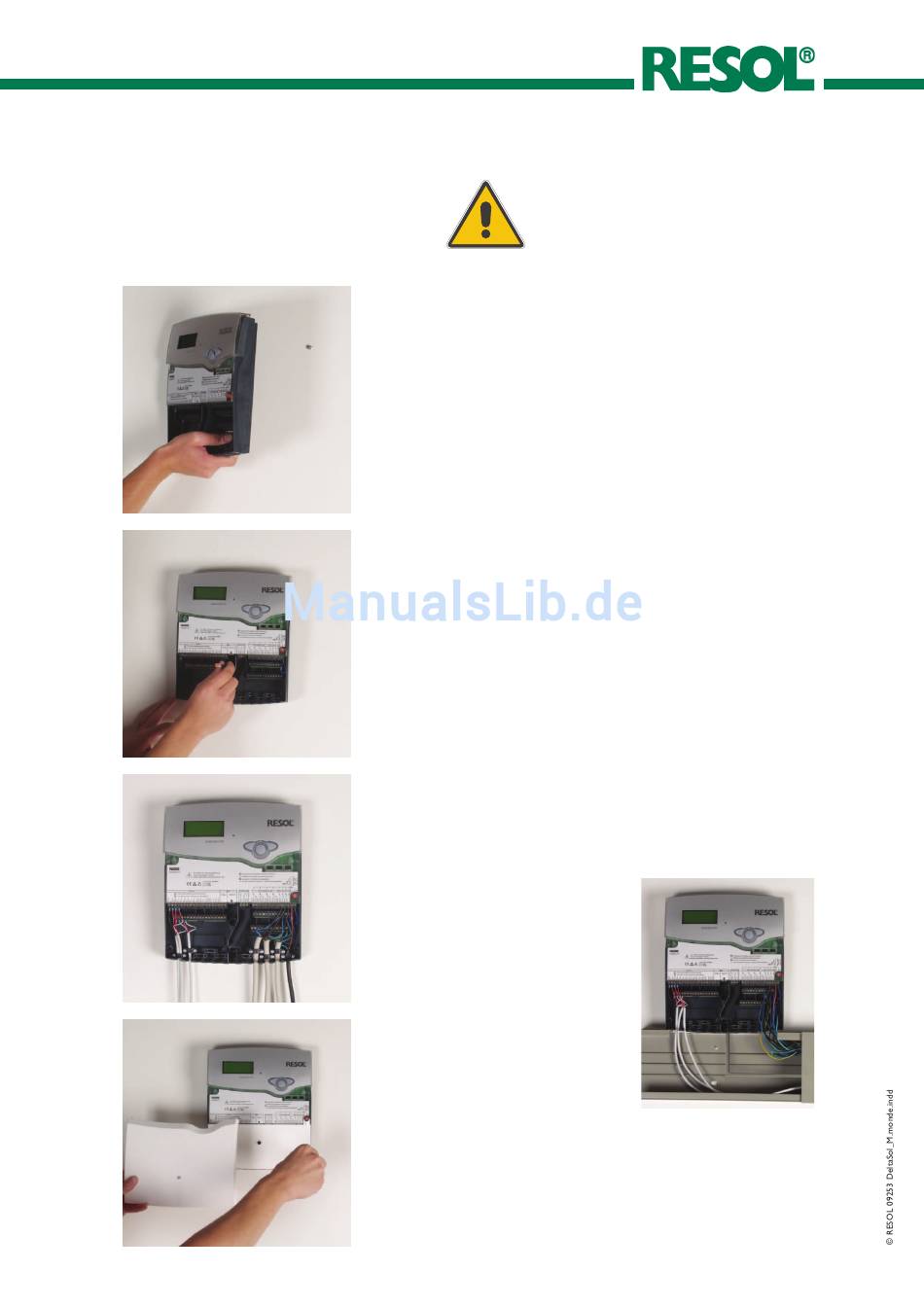

1. Installation
1.1 Montage
1.
2.
3.
4.
4
|
WARNUNG!
Vor jedem Öffnen des Gehäuses
allpolige Trennung von der Netz-
spannung sicherstellen!
Die Montage darf ausschließlich in trockenen Innenräumen
auf ebenem Untergrund erfolgen. Es ist zu beachten, dass das
Gerät für eine einwandfreie Funktion an dem ausgewählten
Ort keinen starken elektromagnetischen Feldern ausgesetzt
sein darf.
Der Regler muss über eine zusätzliche Einrichtung mit einer
Trennstrecke von mindestens 3 mm allpolig bzw. mittels ei-
ner Trennvorrichtung nach den geltenden Installa tions regeln
vom Netz ge trennt werden können. Bei der Installation der
Netz anschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.
1. Kreuzschlitzschraube in der Blende herausdrehen und
Blende nach unten vom Gehäuse abziehen. Danach
Kreuzschlitzschrauben in Klemmenabdeckung heraus-
drehen und Abdeckung abheben.
2. Oberen Befestigungspunkt auf dem Untergrund markie-
ren und beiliegenden Dübel mit zugehöriger Schraube
vormontieren.
3. Gehäuse am oberen Befestigungspunkt einhängen, unte-
ren Befestigungspunkt auf dem Untergrund markieren
(Lochabstand 160 mm, siehe Sockelrückseite), anschlie-
ßend unteren Dübel setzen.
- Gehäuse oben einhängen und mit unterer Befes ti gungs-
schraube fixieren.
4. Relais- und Sensorleitungen, sowie Netzanschlussleitung
gemäß Klemmenbelegung anschließen und mit Zugentla-
stungen die Leitungen fixieren.
5. Klemmenabdeckung und Gehäuseblende wieder einset-
zen und mit Kreuzschlitzschrauben befestigen.
Tipp:
Zur Erleichterung der Lei-
tungsanschlussarbeiten
und übersichtlicheren Lei-
tungs führung sollte direkt
unterhalb des Reglers ein
Lei tungs führungskanal (z.B.
60 x 110 mm²) montiert
werden. Die Leitungen dann
abge mantelt in den Klem-
menraum führen.
