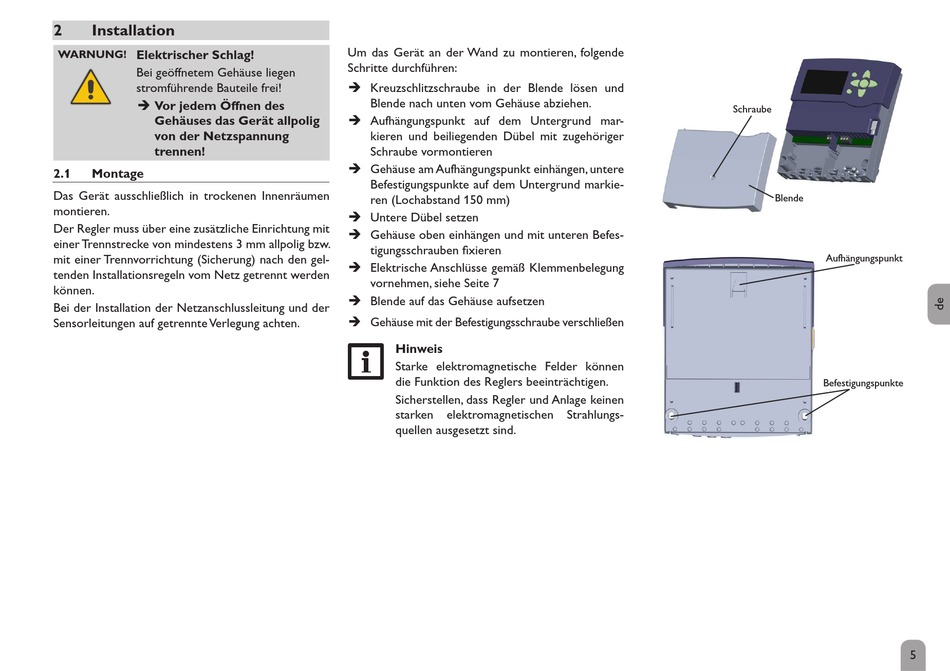

Installation
WArnung!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen
stromführende Bauteile frei!
Î Vor jedem Öffnen des
Gehäuses das Gerät allpolig
von der Netzspannung
trennen!
2.1
Montage
Das Gerät ausschließlich in trockenen Innenräumen
montieren.
Der Regler muss über eine zusätzliche Einrichtung mit
einer Trennstrecke von mindestens 3 mm allpolig bzw.
mit einer Trennvorrichtung (Sicherung) nach den gel-
tenden Installationsregeln vom Netz getrennt werden
können.
Bei der Installation der Netzanschlussleitung und der
Sensorleitungen auf getrennte Verlegung achten.
Um das Gerät an der Wand zu montieren, folgende
Schritte durchführen:
Î Kreuzschlitzschraube in der Blende lösen und
Blende nach unten vom Gehäuse abziehen.
Î Aufhängungspunkt auf dem Untergrund mar-
kieren und beiliegenden Dübel mit zugehöriger
Schraube vormontieren
Î Gehäuse am Aufhängungspunkt einhängen, untere
Befestigungspunkte auf dem Untergrund markie-
ren (Lochabstand 150 mm)
Î Untere Dübel setzen
Î Gehäuse oben einhängen und mit unteren Befes-
tigungsschrauben fixieren
Î Elektrische Anschlüsse gemäß Klemmenbelegung
vornehmen, siehe Seite 7
Î Blende auf das Gehäuse aufsetzen
Î Gehäuse mit der Befestigungsschraube verschließen
Hinweis
Starke elektromagnetische Felder können
die Funktion des Reglers beeinträchtigen.
Sicherstellen, dass Regler und Anlage keinen
starken elektromagnetischen Strahlungs-
quellen ausgesetzt sind.
Schraube
Blende
Aufhängungspunkt
Befestigungspunkte
5
