DB
DeltaSol
®

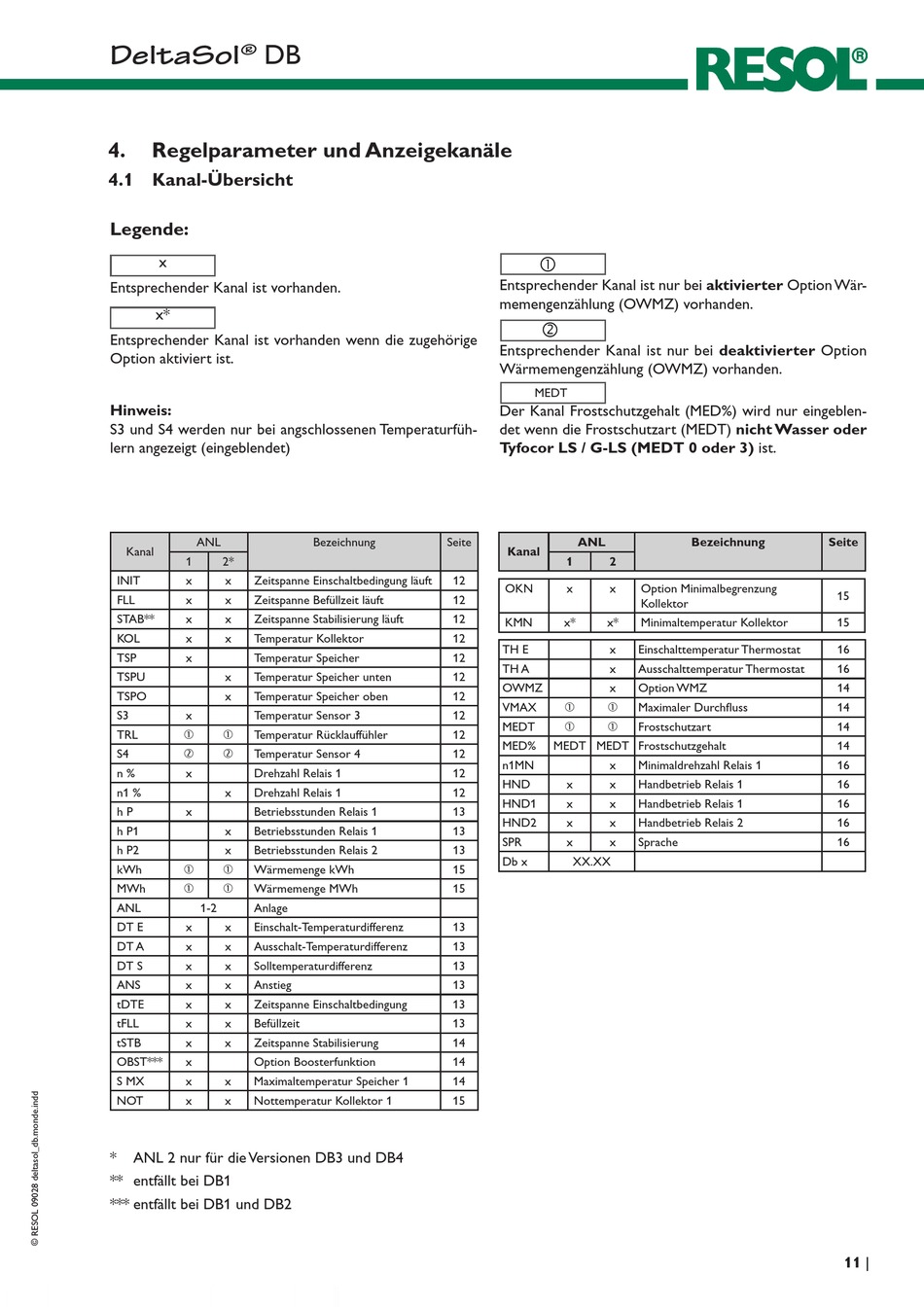

4.
Regelparameter und Anzeigekanäle
4.1 Kanal-Übersicht
Legende:
x
Entsprechender Kanal ist vorhanden.
x*
Entsprechender Kanal ist vorhanden wenn die zugehörige
Option aktiviert ist.
Hinweis:
S3 und S4 werden nur bei angschlossenen Temperaturfüh-
lern angezeigt (eingeblendet)
ANL
Kanal
1
2*
INIT
x
x
Zeitspanne Einschaltbedingung läuft
FLL
x
x
Zeitspanne Befüllzeit läuft
STAB**
x
x
Zeitspanne Stabilisierung läuft
KOL
x
x
Temperatur Kollektor
TSP
x
Temperatur Speicher
TSPU
x
Temperatur Speicher unten
TSPO
x
Temperatur Speicher oben
S3
x
Temperatur Sensor 3
TRL
Temperatur Rücklauffühler
S4
Temperatur Sensor 4
n %
x
Drehzahl Relais 1
n1 %
x
Drehzahl Relais 1
h P
x
Betriebsstunden Relais 1
h P1
x
Betriebsstunden Relais 1
h P2
x
Betriebsstunden Relais 2
kWh
Wärmemenge kWh
MWh
Wärmemenge MWh
ANL
1-2
Anlage
DT E
x
x
Einschalt-Temperaturdifferenz
DT A
x
x
Ausschalt-Temperaturdifferenz
DT S
x
x
Solltemperaturdifferenz
ANS
x
x
Anstieg
tDTE
x
x
Zeitspanne Einschaltbedingung
tFLL
x
x
Befüllzeit
tSTB
x
x
Zeitspanne Stabilisierung
OBST***
x
Option Boosterfunktion
S MX
x
x
Maximaltemperatur Speicher 1
NOT
x
x
Nottemperatur Kollektor 1
*
ANL 2 nur für die Versionen DB3 und DB4
** entfällt bei DB1
*** entfällt bei DB1 und DB2
Bezeichnung
Seite
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
15
15
13
13
13
13
13
13
14
14
14
15
Entsprechender Kanal ist nur bei aktivierter Option Wär-
memengenzählung (OWMZ) vorhanden.
Entsprechender Kanal ist nur bei deaktivierter Option
Wärmemengenzählung (OWMZ) vorhanden.
MEDT
Der Kanal Frostschutzgehalt (MED%) wird nur eingeblen-
det wenn die Frostschutzart (MEDT) nicht Wasser oder
Tyfocor LS / G-LS (MEDT 0 oder 3) ist.
ANL
Kanal
1
2
OKN
x
x
Option Minimalbegrenzung
Kollektor
KMN
x*
x*
Minimaltemperatur Kollektor
TH E
x
Einschalttemperatur Thermostat
TH A
x
Ausschalttemperatur Thermostat
OWMZ
x
Option WMZ
VMAX
Maximaler Durchfluss
MEDT
Frostschutzart
MED%
MEDT MEDT Frostschutzgehalt
n1MN
x
Minimaldrehzahl Relais 1
HND
x
x
Handbetrieb Relais 1
HND1
x
x
Handbetrieb Relais 1
HND2
x
x
Handbetrieb Relais 2
SPR
x
x
Sprache
Db x
XX.XX
Bezeichnung
Seite
15
15
16
16
14
14
14
14
16
16
16
16
16
11
|
