2.2.3 System-Screen

nur System-Screen Anzeige
Kollektor
Pumpen
Speicherwärmetauscher

2.3 Blinkcodes

2.3.1 System-Screen Blinkcodes

2.3.2 LED Blinkcodes

Sensor
Speicher
Kollektoren
mit Kollektorsensor
Speicher 1
mit Wärme tauscher

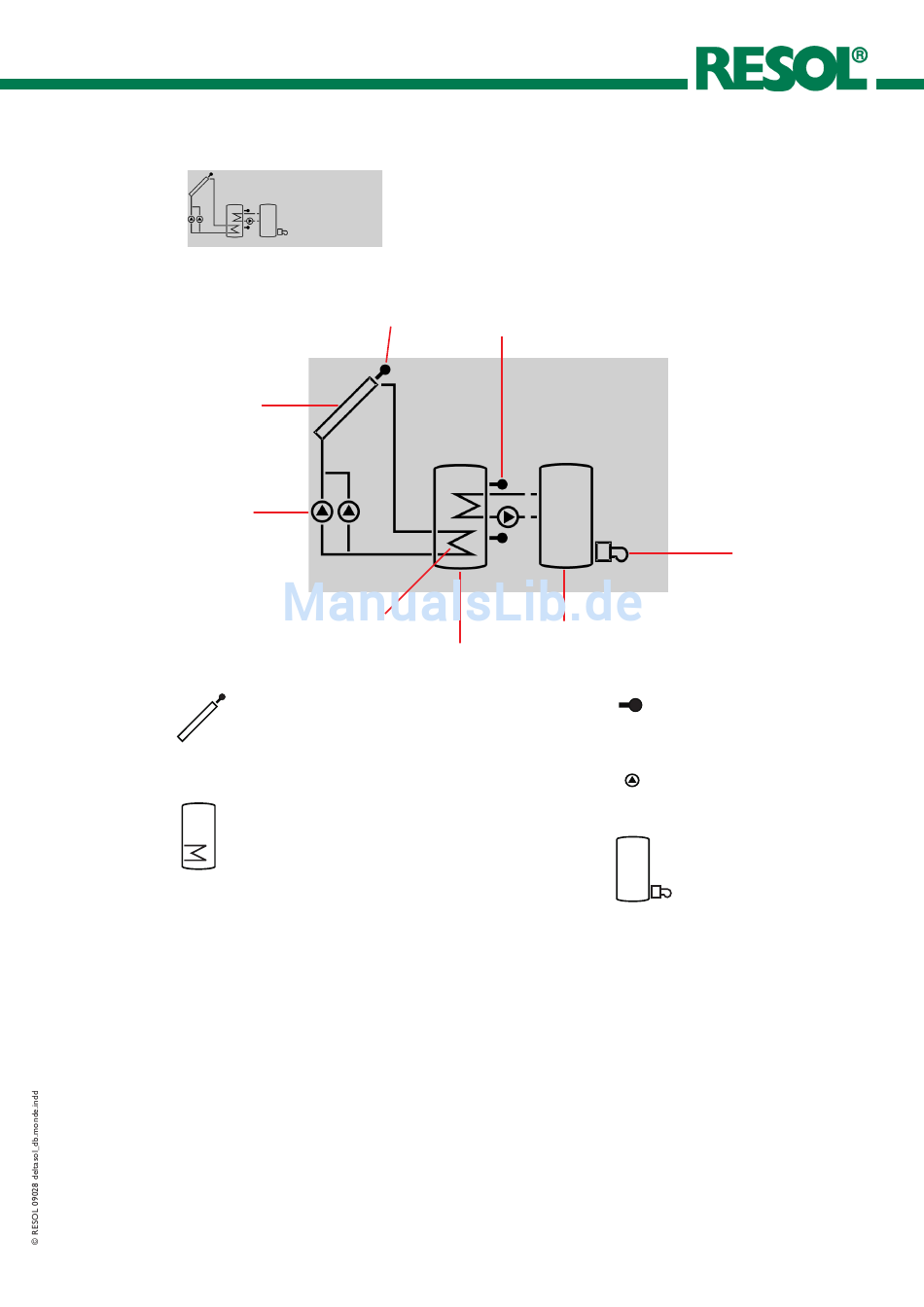

Der System-Screen (aktives Anlagenschema) zeigt im Regler
ausgewählte Schemata. Es besteht aus mehreren System-
komponenten-Symbolen, die je nach Anlagenzustand blinken,
dauerhaft angezeigt oder verborgen werden.
Sensor Speicher oben
Nachheizung (mit Zusatz-
symbol)
• Pumpen blinken während der Einschaltphase
• Sensoren blinken wenn im Display der zugehörige Sensor-
Anzeigekanal ausgewählt ist.
• Sensoren blinken schnell bei Sensordefekt.
• Brennersymbol blinkt, wenn Nachheizung aktiv.
Grün konstant: alles in Ordnung
Rot/Grün blinkend: Initialisierungsphase
Handbetrieb
Rot blinkend: Sensor defekt
(Sensorsymbol blinkt schnell)
Zusatzsymbol
Brennerbetrieb
Temperatursensor
Pumpe
Nachheizung
mit Brennersymbol
