Thermo Top Z/C

Brennstoffeinbindung bei 4-Motion

ACHTUNG:
Brennstoffleitung so verlegen, dass sie gegen Stein-
schlag geschützt ist!
Bei der Verlegung der Brennstoffleitung auf Abstand
zur Karosserie, fahrzeugseitigen Bauteilen und Lei-
tungen achten!

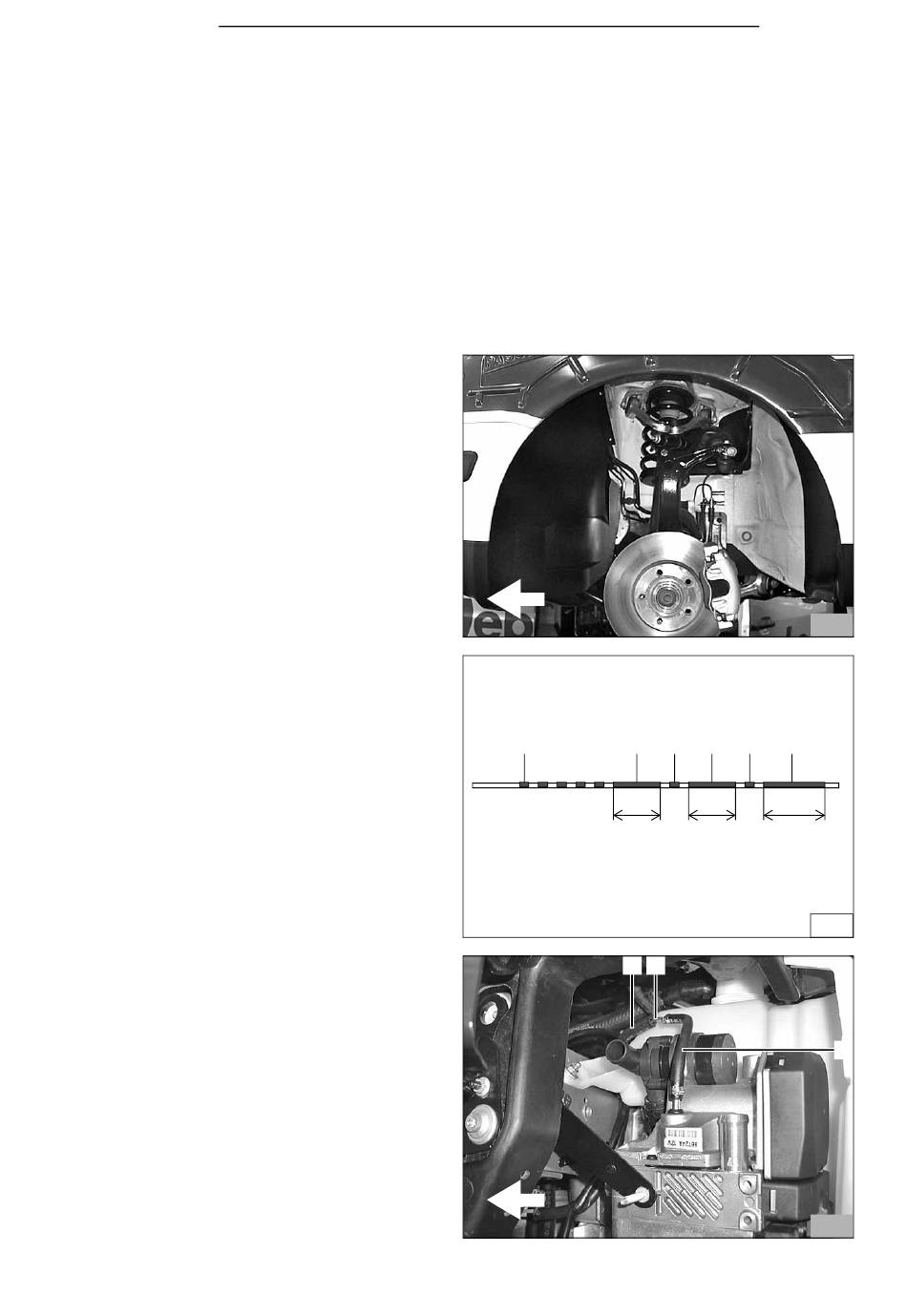

Metall-Brennstoffleitung verlegen
- Abdeckung für Antriebswelle im linken, vorderen
Radhaus entfernen.
- Radhausverkleidung an 4 Befestigungspunkten lö-
sen.
- Eventuell vorhandener linker Unterfahrschutz für
die Bremsleitungen entfernen.
HINWEIS:
Bei der Verlegung der Metall-Brennstoffleitung auf
Abstand zur Karosserie, fahrzeugseitigen Bauteilen
und Leitungen achten!
- Von beiliegendem Schrumpfschlauch 7 Schlauch-
stücke (51/1) je 20 mm lang ablängen
- Von Schutzschlauch
Schlauchstücke (51/2,3,4) gemäß Skizze 51 ablän-
gen
- Schrumpfschläuche (51/1) und Schlauchstücke
(51/2,3,4) nach Skizze 51 auf Metall-Brennstofflei-
tung aufschieben
- Vormontierte Metall-Brennstoffleitung (52/2) von
unten durch die Radhausschale zum Heizgerät ver-
legen
- Metall-Brennstoffleitung (52/2) in vormontierten
Formschlauch (52/3) einsetzen und mit Schlauch-
schelle 9,5 mm befestigen
- Schutzschlauch 600mm lang (52/1) gemäß Bild 52
positionieren
22
(Kraftstoffschlauch) drei
1x5
2 1
300
1 2
Passat
50
3
1 4
330 600
51
3
52
