Passat

Brennluftansaugleitung

HINWEIS:
Einbaulage des Luftansaugschalldämpfers beachten,
siehe „Einbauanweisung"

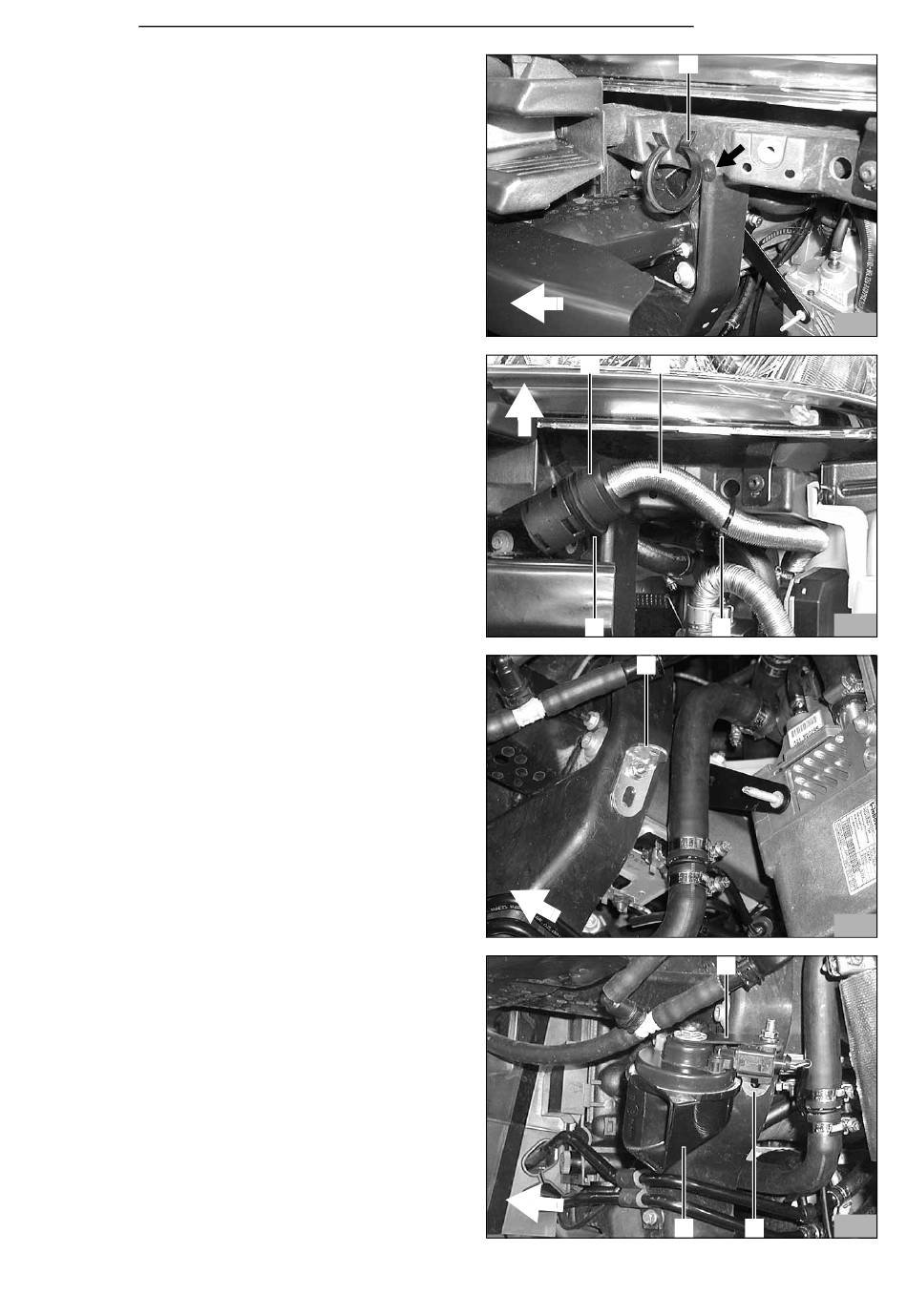

- Bohrung Ø 6,5mm an der in Bild 91 dargestellten
Position bohren und Montageclip (91/1) einpressen
- Brennluftansaugleitung (92/2) mit der geschlitzten
Seite am Brennluftstutzen des Heizgerätes aufstek-
ken und mit Schlauchschelle befestigen
- Brennluftansaugleitung (92/2) gemäß Bild 92 verle-
gen
- Ansaugschalldämpfer (92/1) bis Anschlag in Brenn-
luftansaugleitung (92/2) eindrehen
- Ansaugschalldämpfer (92/1) in Montageclip (92/4)
einclipsen
- Brennluftansaugleitung
(92/3) an vorhandener Bohrung fixieren

Fanfare montieren

- Winkel (93/1) mit Schraube M6x20 und Bundmutter
M6 an vorhandener Bohrung (Fanfarenhalterung)
gemäß Bild 93 befestigen
- Fanfare (94/3) mit Halteblech (94/1) am Winkel
(94/2) mit Schraube M6x20 und Bundmutter M6 ge-
mäß Bild 94 befestigen
- Original-Kabelstrang zwischen Formschlauch und
Kühlerträger zur Fanfare verlegen, dabei darauf
achten, dass der Kabelstrang nicht scheuern kann
- Stecker an der Fanfare anstecken
(92/2) mit Kabelbinder
Thermo Top Z/C
1
1 2
4 3
1
1
3 2
91
92
93
94
35
