Kabelbaum Dosierpumpe Verlegen - Webasto Thermo Top Z/C Einbauanleitung

Passat

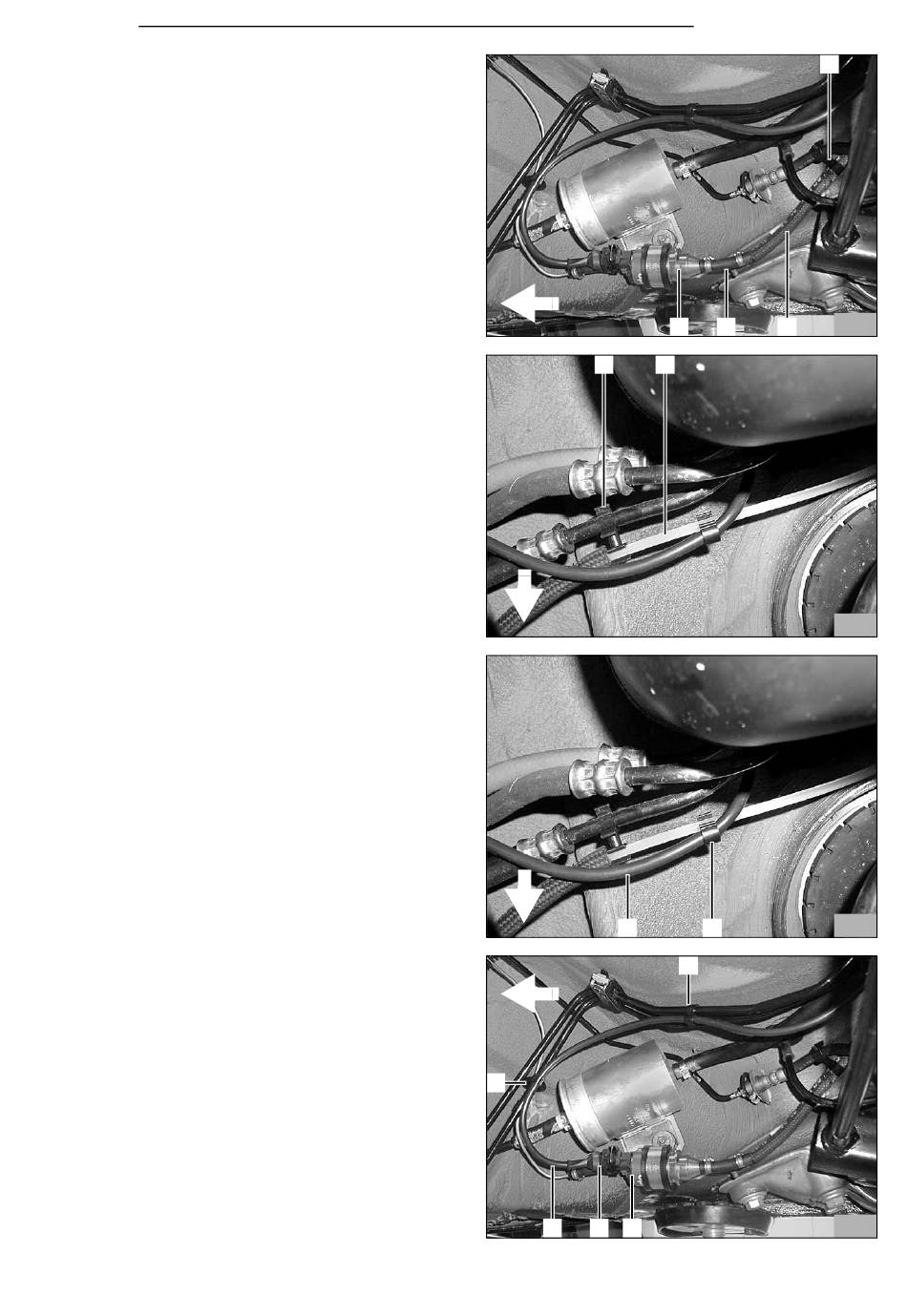

- Mecanyl-Brennstoffleitung zur Dosierpumpe (46/4)
verlegen
- Schutzschlauch (46/2) auf 200mm ablängen und
auf Mecanyl-Brennstoffleitung aufschieben
- Mecanyl-Brennstoffleitung an der Saugseite der Do-
sierpumpe (46/4) ablängen
- Mecanyl-Brennstoffleitung mit Schlauchstück (46/3)
und Ohrschlauchschellen Ø 11,3 an der Saugseite
(Seite ohne Stecker) der Dosierpumpe (46/4) an-
schließen
- Mecanyl-Brennstoffleitung
(46/2) mit Abstandhalter (46/1) an vorhandener Lei-
tung fixieren
- Mecanyl-Brennstoffleitung (47/2) mit Abstandhalter
(47/1) an vorhandener Leitung fixieren

Kabelbaum Dosierpumpe verlegen

- Kabelbaum Dosierpumpe (48/2) mit Abstandhalter
(48/1) an Mecanyl-Brennstoffleitung fixieren
- Kabelbaum Dosierpumpe (49/4) zur Dosierpumpe
(49/2) verlegen
- Kabelbaum Dosierpumpe (49/4) mit 2 Abstandhal-
tern 4,3x6,3 (49/1,5) an vorhandenen Leitungen fi-
xieren
- Kabelbaum Dosierpumpe (49/4) ablängen, Gummi-
tülle aufschieben, Einzeladerabdichtungen anbrin-
gen, Flachstecker ancrimpen, Steckergehäuse
(49/3) komplettieren und Stecker an der Dosierpum-
pe (49/2) anstecken
und Schutzschlauch
1 2
2
5
4 3 2
Thermo Top Z/C
1
4 3 2
1
1
46
47
48
49
21
