Thermo Top Z/C
Vorwahluhr und
Option Sommer-/Winterschalter
ACHTUNG:
Bei der Montage der Vorwahluhr nicht auf das LCD-
Display drücken

HINWEIS:

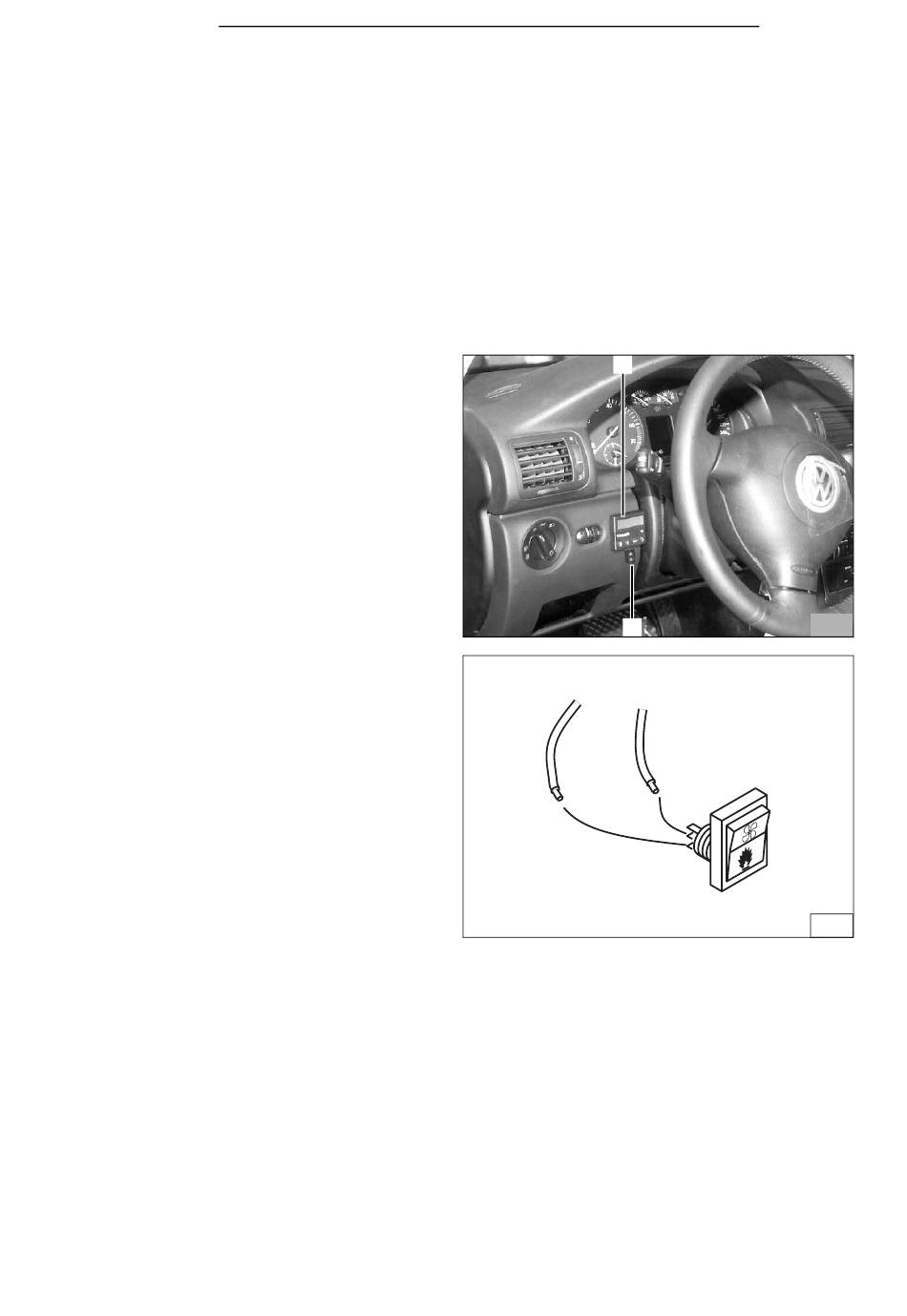

Der dargestellte Einbauort der Vorwahluhr (33/1) und
des Sommer-/Winterschalters (33/2) ist eine Empfeh-
lung! Vor der Montage bitte den Einbauort mit Ihrem
Kunden abstimmen
- Bohrschablone für Vorwahluhr an der gewünschten
Position aufkleben
- Zwei Bohrungen gemäß Schablone bohren
- Schablone entfernen
- Befestigungshülse mit Blechschraube montieren
HINWEIS:
Auf Richtung der Rastzähne achten (Siehe Einbauan-
weisung)! Bei der Verlegung des Kabelbaumes auf
Scheuerschutz achten!
- Kabelbaum der Vorwahluhr durch die Bohrung zie-
hen und Stecker an der Vorwahluhr anstecken
- Vorwahluhr aufstecken
- Lochbild des Sommer-/Winterschalters (33/2) an
der gewünschten Position übertragen und Bohrung
Ø 12 mm bohren
- Kabel des Sommer/Winterschalters durch die Boh-
rung ziehen
- Leitungen br und vi wie in Bild 34 dargestellt am
Schalter anschließen (untere Kontakte)
- Sommer-/Winterschalter mit Zahnscheibe und Mut-
ter befestigen
16
1
2
br
vi
Passat
33
34
