6. KÄLTEMITTELLEITUNGSARBEITEN
〈Über die Kältemittelleitung für das Außenaggregat siehe die dem Außenaggregat beigelegte Instal-
lationsanleitung.〉
〈Die Arbeiten zur Wärmeisolation vollständig auf beiden Seiten der gasseitigen und flüssigkeitsseit-
igen Rohrleitungen ausführen. Ansonsten kann gelegentliches Austreten von Kondenswasser die
Folge sein.〉
(Bei Verwendung einer Wärmepumpe kann die Temperatur der gasseitige Leitung bis zu etwa 120°C erre-
ichen. Verwenden Sie deshalb ein Isolationsmaterial das ausreichend hitzebeständig ist.)
〈Wenn Temperatur und -Feuchtigkeit der Bereiche der Kühlmittelleitungen möglicherweise 30°C bzw.
80% relative Feuchte überschreiten, verstärken Sie die Isolierung der Kühlmittelleitungen (auf mindes-
tens 20 mm). Ansonsten könnte sich auf der Oberfläche des Isolationsmaterials Kondenswasser bilden.〉
〈Prüfen Sie vor dem Verlegen der Kühlmittelleitungen, welche Art Kühlmittel verwendet wird. Der ein-
wandfreie Betrieb ist nicht möglich, wenn die Kühlmitteltypen nicht gleich sind.〉
ACHTUNG
• Benutzen Sie einen für den Kühlmitteltyp geeigneten Rohrschneider und die entsprechenden
Bördelverbindungen.
• Bestreichen Sie vor dem Ausführen der Bördelverbindungen den zu bördelnden Bereich mit
Ether- oder Esteröl.
• Klemmen Sie das Rohrende ab oder verschließen Sie es mit Klebeband, um das Eindringen von
Staub, Feuchtigkeit oder anderen Fremdkörpern zu verhindern.
• Lassen Sie nicht zu, dass Luft oder andere Substanzen als das zugehörige Kühlmittel in den
Kühlkreislauf gelangen. Wenn während Arbeiten am Gerät Kühlmittelgas austritt, lüften Sie den
Raum gründlich.
• Das Außenaggregat ist mit Kältemittel gefüllt.
• Nahtlose Kupferröhren verwenden. (ISO 1337)
• Darauf achten, daß beim Anschluß bzw. Lösen
der Leitungen an/vom Aggregat ein Schrauben-
schlüssel zusammen mit einem Drehmo-
mentschlüssel verwendet wird.
(Siehe Abb. 10)
• Siehe "Tabelle 2" für die Maße der Bördelmut-
tern.
• Beschichten Sie beim Anschließen der Bördel-
mutter den zu bördelnden Teil innen mit Esther-
oder Etheröl, und drehen Sie die Mutter
zunächst dreioder viermal herum, bevor Sie
diese dann einschrauben. (Siehe Abb. 11)
HINWEIS
• Verwenden Sie die dem Hauptrumpf des
Geräts beiliegende Bördelmutter.
ACHTUNG
Achten Sie darauf, dass kein Öl auf die Schraubenhalter der Verkleidung gelangt.
Öl kann die Schraubenhalter beschädigen.
9

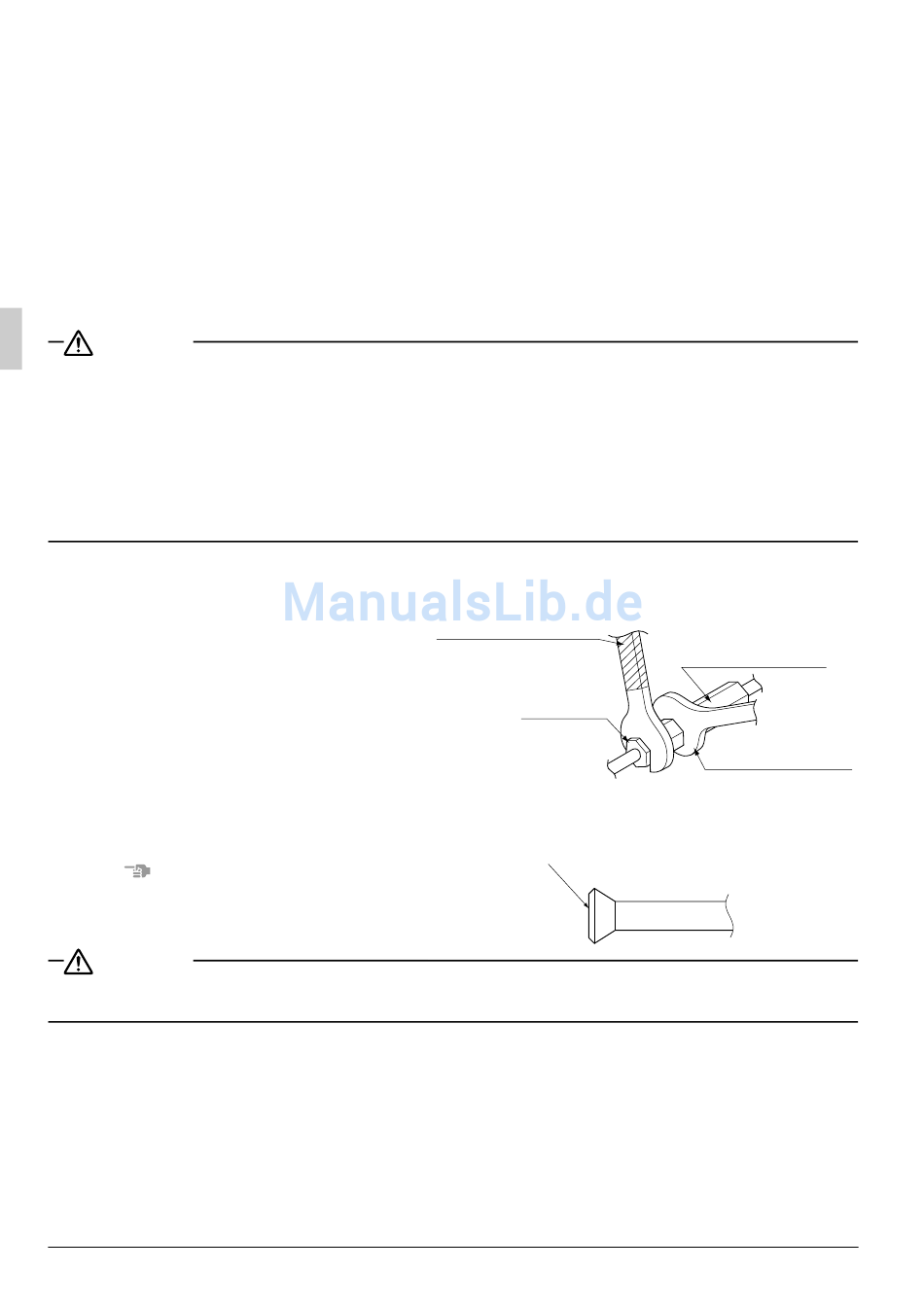

Abb. 10
Drehmomentschlüssel
Bördelmutter
Abb. 11
Hier mit Estheröl oder Etheröl beschichten.
Röhrenverbindung
Schraubenchlüssel
Deutsch
