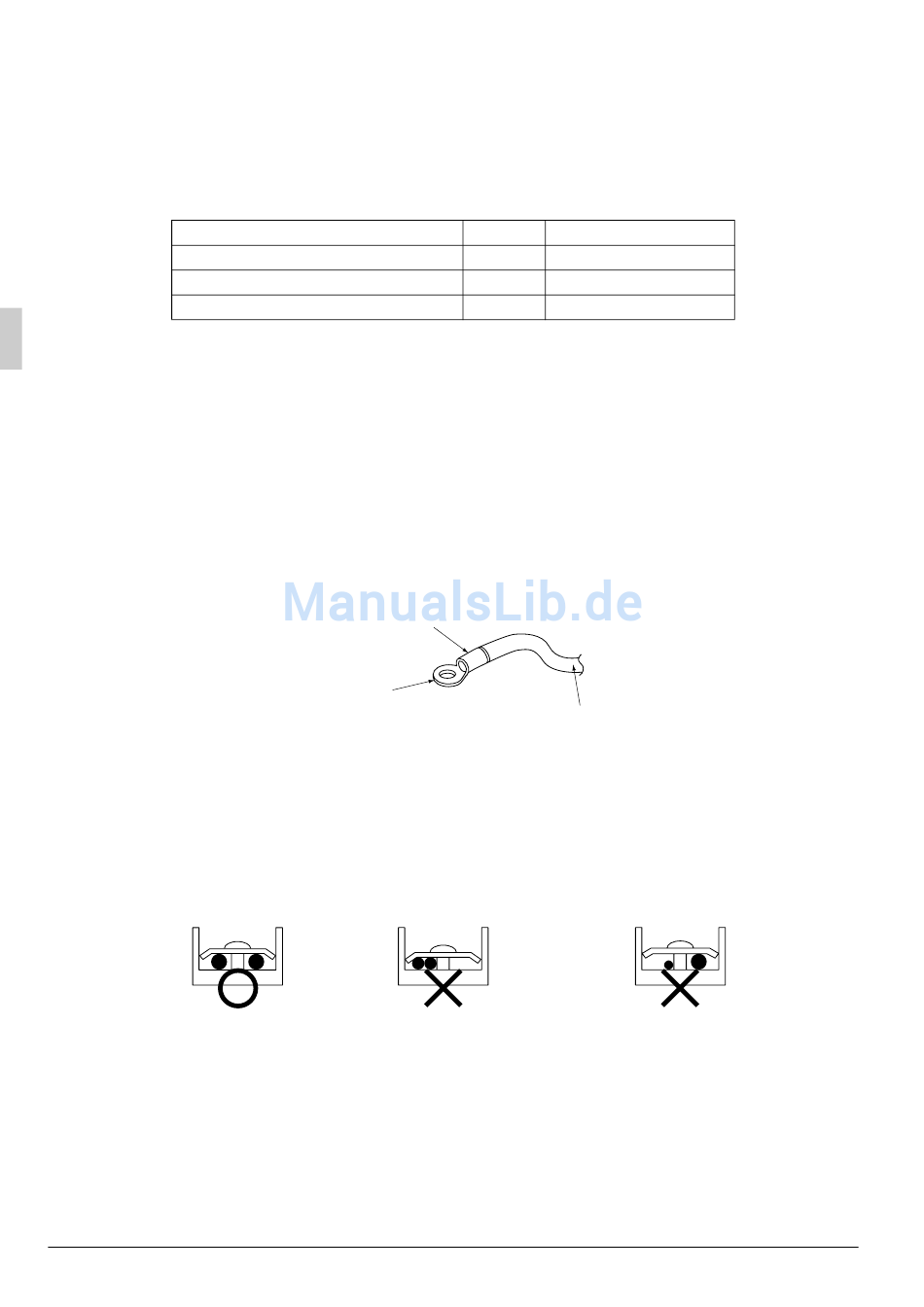

Beachten Sie die untenstehenden Hinweise, wenn Sie die Verkabelung zu den Anschlüssen ausführen.
Anzugsdrehmomente für die Schrauben der Anschlussklemmen.
• Verwenden Sie zum Anziehen der Schrauben der Anschlussklemmen den passenden Schraubendreher.
Wenn die Spitze des Schraubendrehers zu klein ist, kann der Schraubenkopf beschädigt werden und die
Schrauben werden nicht korrekt angezogen.
• Wenn die Schrauben der Anschlussklemmen zu fest angezogen werden, können die Schrauben beschä-
digt werden.
• Für das richtige Anzugsdrehmoment der Schrauben der Anschlussklemmen siehe untenstehende Tabelle.
Anschlussleiste Fernbedienung (2P)
Netzstrom-Anschlussplatine (3P)
Erdungsanschluss
Vorsichtsmaßnahmen beim Netzstromanschluss
Verwenden Sie für den Anschluss an der Netzstromanschlussleiste einen runden Klemmanschluss. Wenn
sie sich aus unvermeidbaren Gründen nicht installieren läßt, beachten Sie die folgenden Anweisungen.
In case it cannot be used due to unavoidable reasons, be sure to observe the following instructions.
(Siehe Abb. 30)
• Nicht Drähte verschiedener Größen an die gleiche Klemme der Betriebsstromversorgung anschließen.
(Lockere Verbindungen können Überhitzung verursachen.) (Siehe Abb. 31)
• Wenn Sie Kabel mit dem gleichen Durchmesser anschließen, führen Sie den Anschluss aus, wie in Abb.
31 dargestellt. (Siehe Abb. 31)
• Vergewissern Sie sich bei der Verkabelung, dass die vorgeschriebenen Kabel verwendet werden, führen
Sie die Anschlüsse vollständig aus, und befestigen Sie die Kabel, damit von außen angreifende Kräfte nicht
auf die Anschlüsse einwirken.
Abb. 31
Schließen Sie auf
beiden Seiten Kabel
der gleichen Stärke
an.(RICHTIG)
Richtig
10. VOR-ORT-EINSTELLUNG
(1) Überprüfen Sie, dass die Deckel der steuerungskasten sowohl an den Innen- als auch an den
Außengeräten geschlossen sind.
(2) Die Vor-Ort-Einstellung muß von der Fernbedienung entsprechend dem Installationszustand aus
vorgenommen werden.
19
Anschluss
Bringen Sie die Hülse zur Isolation an
Abb. 30
Runder
Crimp-Kontakt
Schließen Sie keine
Kabel mit den gleichen
Maßen auf nur einer
Seite an. (FALSCH)
Falsch
Größe
Anzugsdrehmoment
M3,5
0,79 - 0,97 N•m
M4
1,18 - 1,44 N•m
M4
1,18 - 1,44 N•m
Elektrischer Draht
Schließen Sie keine
Kabel mit verschiedenen
Maßen an. (FALSCH)
Falsch
