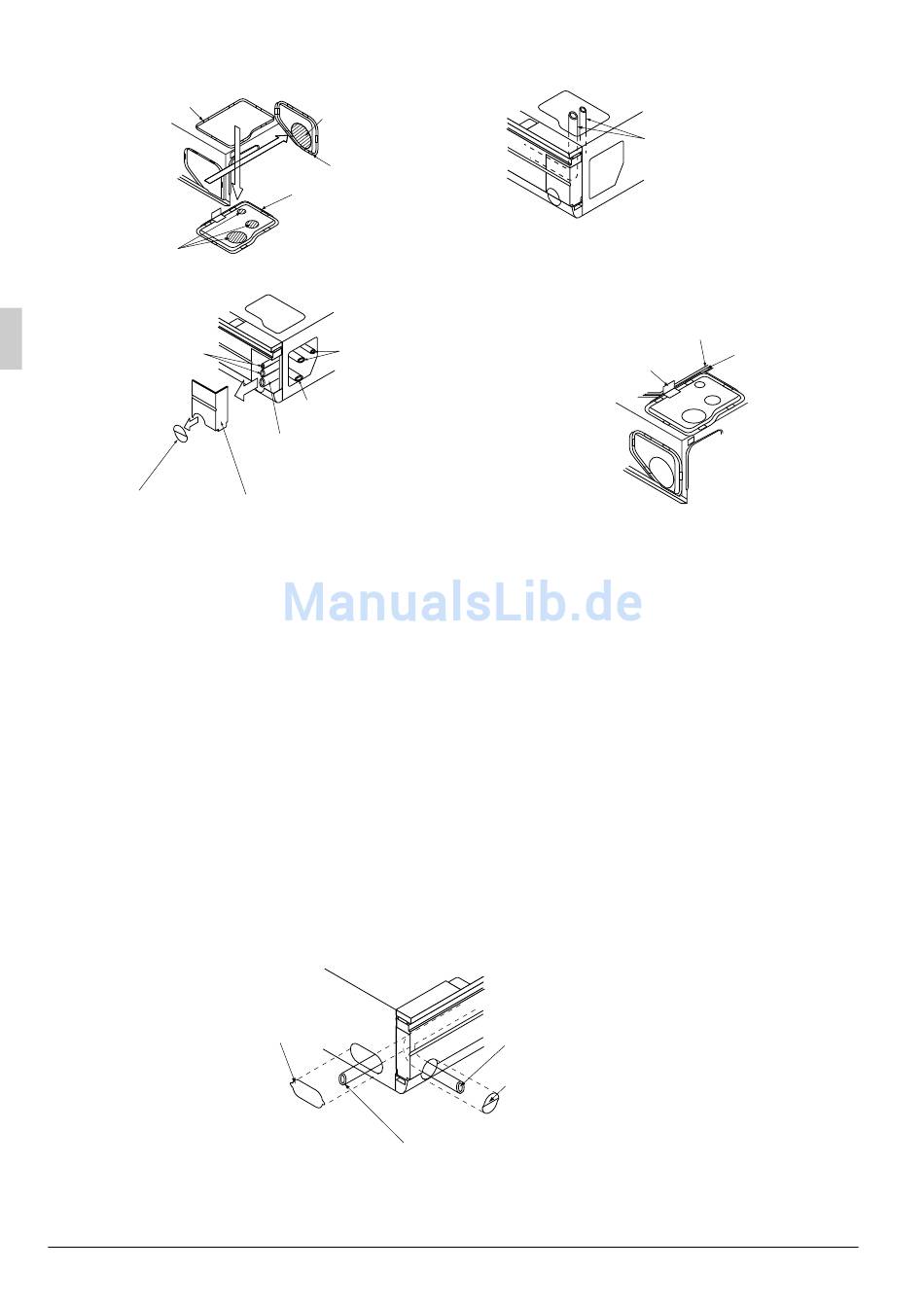

Abb. 14
Obere Platte
Heraustrennen
Abb. 16
Nach rechts
gerichtete
Kühlmittelleitungen
Wenn Sie den
Ablaufschlauch nur
nach rechts verlegen,
trennen Sie nur diesen
Bereich heraus.
• Wenn die Rohrleitungsarbeiten ausgeführt sind, schneiden Sie den zuvor abgenommenen Durchlass-
deckel mit einer Schere in die Form der Rohrleitung und bringen Sie diesen an.
Bringen Sie die Leitungen für den Schwenkklappenmotor und den Thermistor wie vor dem Abnehmen des
Deckels der Durchlassöffnung auf der Oberseite wieder an, indem Sie diese durch die Klammer auf dem
Deckel der Durchlassöffnung führen. (Siehe Abb. 14. 17)
• Wenn Sie dies tun, so versperren mit Hilfe von Kitt sämtliche Spalten an der Stelle, an der die Rohrleitung
durch die Öffnung geführt wird, damit kein Staub in das Innengerät eindringen kann.
7. ABLAUFLEITUNGSARBEITEN
(1) Führen Sie die Arbeiten für die Kondenswasser-Ablaufleitung aus.
• Vergewissern Sie sich, dass die Rohrleitung ein einwandfreies Ablaufen gewährleistet.
• Sie können frei wählen, ob Sie die Ablaufleitung von hinten rechts, von rechts, von hinten links oder von
links einführen. Gilt für die Anbringung nach hinten rechts und nach rechts; siehe "6. KÄLTEMITTELLEI-
TUNGSARBEITEN" auf Seite 9 für die Anbringung hinten links oder links. (Siehe Abb. 18)
Abb. 18
Rückseite (Metallplatte)
abnehmbares Teil
13
Heraustrennen
Deckel für Durchlass
hinten
Deckel für Durchlass
oben
Nach hinten gerichtete
Kühlmittelleitungen
Nach hinten rechts gerichtete
Kondenswasser-Ablaufleitung
Nach rechts gerichtete
Kondenswasser-Ablaufleitung
Verkleidungsplatte (rechts)
abnehmbares Teil
Nach links gerichtete
Kondenswasser-Ablaufleitung
Abb. 15
Nach oben gerichtete
Kühlmittelleitungen
L-förmiges
Verzweigungsleitungs-Set
(Sonderzubehör)
Abb. 17
Zuleitung des
Thermistors
Bereich der
Klammer des
Deckels für den
Durchlass
nach oben
Nach hinten links gerichtete
Kondenswasser-Ablaufleitung
Linke Verkleidungsplatte
abnehmbares Teil
Zuleitung der
Schwenkklappe
Deutsch
