Anschluss der Verkabelung zwischen den Geräten und für das Kabel der Fernbedienung
(Siehe Abb. 27)
• Verdrahtung der Aggregate
Lösen Sie die zwei Sicherungsschrauben während Sie den Deckel des Schaltkastens festhalten, nehmen
Sie den Deckel ab, bringen Sie die Phasen an der Stromquelle in der Anschlusseinheit in Übereinstimmung
(3P), und führen Sie die Anschlüsse aus.
Wenn Sie dies getan haben, benutzen Sie die mitgelieferten Klammern (4), um die Verbindungskabel zwis-
chen den Geräten am Verankerungspunkt zu befestigen. (Siehe Abb. 28)
• Kabel der Fernbedienung: Der Anschluss des nachgeschalteten Untergeräts bei einer Mehrgeräteinstalla-
tion ist nicht erforderlich. (Siehe Abb. 27. 29)
An die Anschlusseinheit der Fernbedienung (2P) anschließen. (Es gibt keine Polung.) Wenn Sie dies getan
haben, benutzen Sie die mitgelieferten Klammern (4), um das Kabel der Fernbedienung am Verankerung-
spunkt zu befestigen. (Siehe Abb. 28)
Anbringen des Einlassgitters und der Verkleidungsplatten
• Wenn die Verkabelung vollständig ausgeführt wurde, befestigen Sie die Verkleidungs-Seitenplatten in
umgekehrter Reihenfolge wie beim Ausbauen des Einlassgitters.

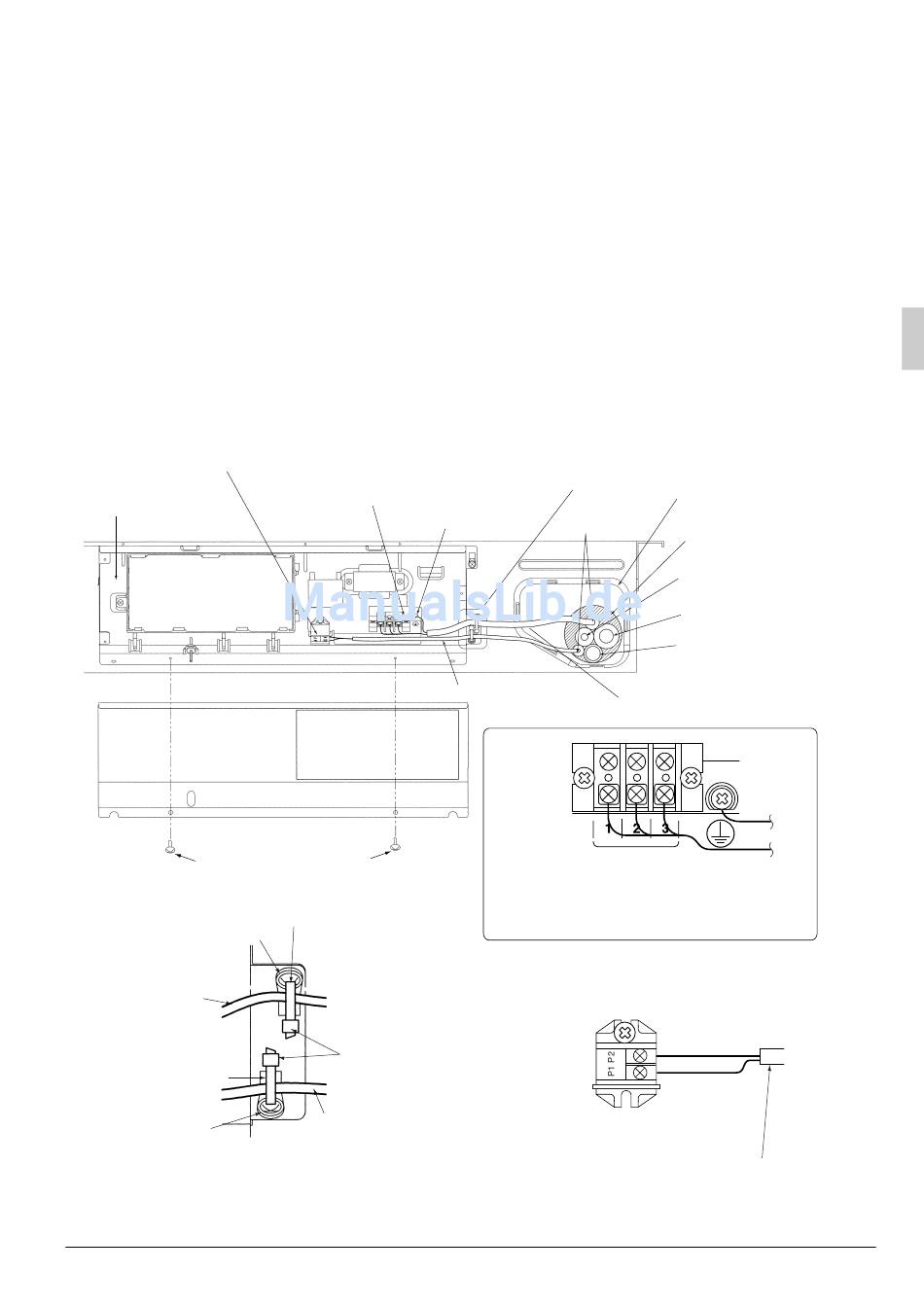

Abb. 27
Anschlussleiste Fernbedienung (2P)
Schaltkasten
Befestigungsschraube
des Schaltkastendeckels
Abb. 28
Befestigung
Verkabelung
zwischen den
Geräten
Klemme
(4) (beigelegt)
Befestigung
Deutsch
Netzstrom-Anschlussplatine(3P)
Erdungsanschluss
Fernbedienungskabel
Klemme (4) (beigelegt)
Schneiden Sie nach
dem Befestigen des
Klemmenmaterials
an der Halterung
allesüberstehende
Material ab.
Fernbedienungs-
kabel
Deckel für Durchlass
Abb. 28
hinten
Kabelkanäle
Verdrahtung zwischen
Aggregaten
Verkabelung zwischen den Geräten
(Wenn das nachgeschaltete Gerät verkabelt
wird, an Hauptgerät anschließen)
Anschluss an die Netzstrom-Anschlussplatine (3P)
Abb. 29
Anschlussleiste
Fernbedienung (2P)
Fernbedienungskabel
Mit Kitt oder
Dichtungsmaterial
abdichten.
Flüssigkeitsseitige Rohrleitung
Gasseitige Rohrleitung
Ablaufschlauch
18
