• Lassen Sie es nicht zu, dass sich im Inneren des Innengeräts Wasser im Schlauch sammeln kann.
(Siehe Abb. 22)
(Stehendes Wasser im Ablaufschlauch kann zum Herausbrechen des Ansauggitters führen.)
(2) überprüfen Sie nach dem Verlegen der Leitung, dass das Wasser gleichmäßig aus dem Schlauch
abfließt.
• Schütten Sie langsam 600 ml Wasser zum Prüfen der Ablaufleitung durch den Auslass in das Kondens-
wasser-Ablaufbecken.
ACHTUNG
Anschlüsse der Entwässerungs-Ablaufleitung
Schließen Sie die Ablaufleitung nicht direkt an Abwasserrohre an, die nach Ammoniak riechen. Das
Ammoniak aus der Kanalisation könnte durch die Ablaufleitungen in das Innengerät gelangen und den
Wärmetauscher beschädigen.
8. VERDRAHTUNGSBEISPIEL
Zur Verdrahtung von Außenaggregaten siehe Installationshandbuch des Außenaggregats.
Die Systemausführung bestätigen.
• Doppel- oder Multisystem: 1 Fernbedienung steuert 1 Innenaggregat (Standardsystem).
(Siehe Abb. 23)
• Simultanbetriebssystem: 1 Fernbedienung steuert 2 Innenaggregate (2 Innenaggregate werden simul-
tan betrieben). (Siehe Abb. 24)
• Gruppensteuerung: 1 Fernbedienung steuert bis zu 16 Innenaggregate (alle Innenaggregate werden
durch die Fernbedienung gesteuert). (Siehe Abb. 25)
15

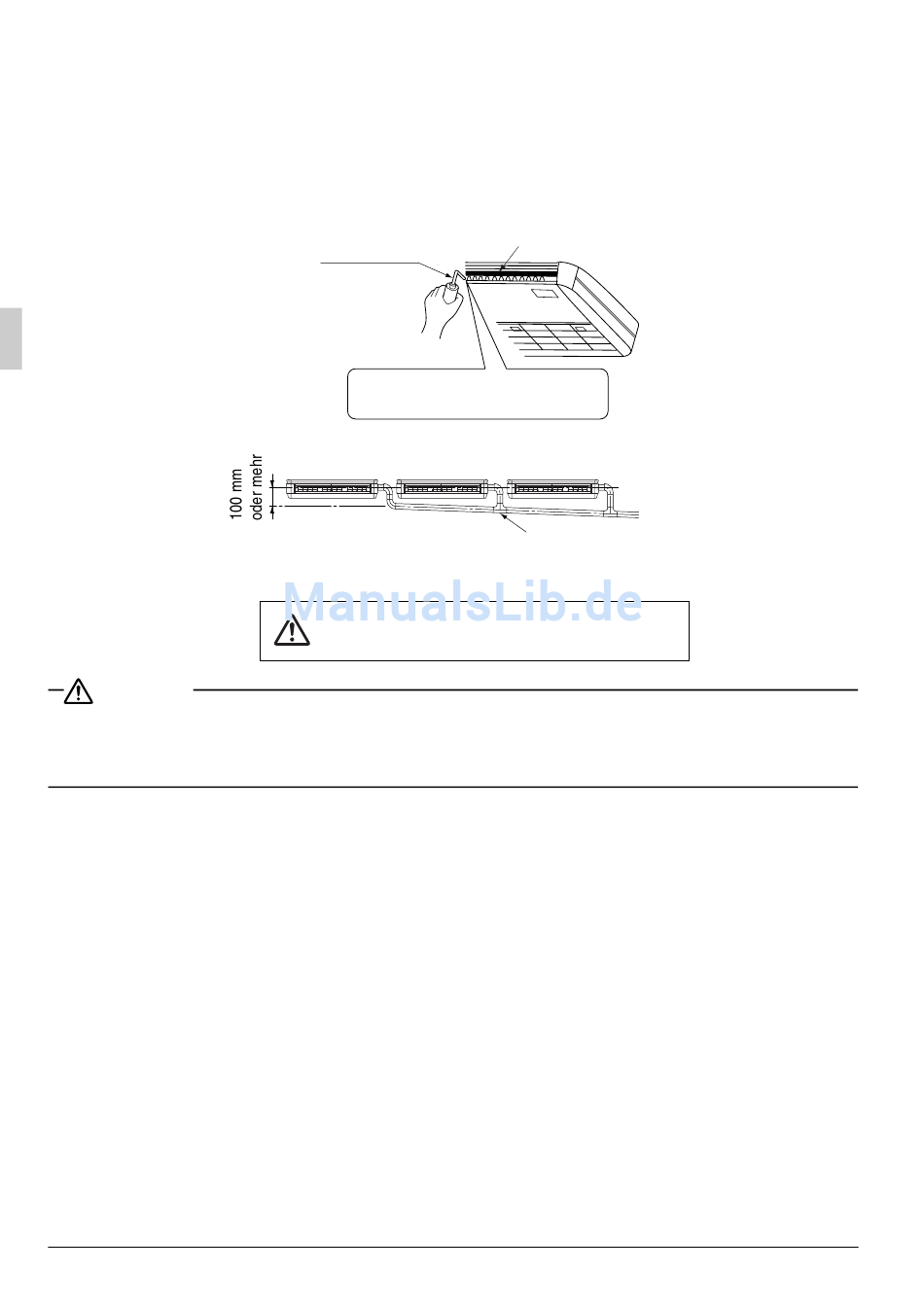

Plastikspritz-
känncheng
Achten Sie darauf, kein Wasser
zu verspritzen
Achten Sie auf ein Gefälle von
1/100 oder größer, um sicher zu
stellen, dass sich keine Luft ansammeln kann.
Wasseransammlungen in der Abflussleitung
können zu einem Verschluss führen.
Luftauslass
Zentrale Abflussleitung
