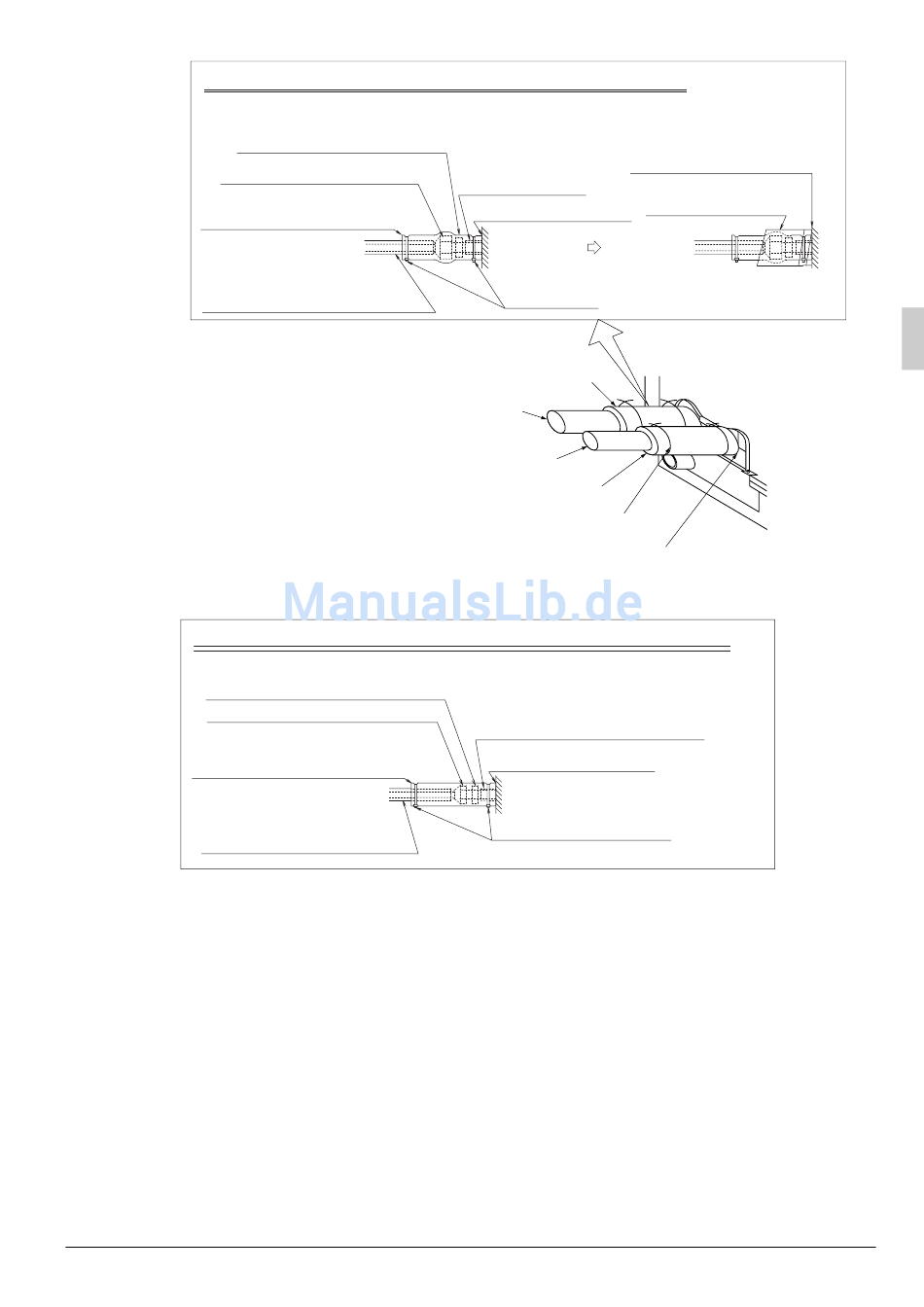

Installation der Wärmeisolierung der gasseitigen Rohrleitungen
Abb. 13
Bördelmutter-Verbindung
Bitte so ausrichten, dass das Ende
der Isolation nach oben zeigt.
Isoliermaterial Rohrleitungen
(Bauseits zu erstellen)
Installation der Wärmeisolierung der flüssigkeitsseitigen Rohrleitungen
Isolationsmaterial für die
Verbindungen (7) (Zubehör)
Bördelmutter-Verbindung
Bitte so ausrichten, dass das Ende
der Isolation nach oben zeigt.
Isoliermaterial Rohrleitungen
(Bauseits zu erstellen)
(1) Für nach hinten gerichtete Rohrleitungen.
• Nehmen Sie den Deckel für den Durchlass auf der Rückseite ab und setzen Sie die Rohrleitung ein.
(Siehe Abb. 14. 16)
(2) Für nach oben gerichtete Rohrleitungen.
• Beim Einsetzen der Rohrleitungen nach oben wird das L-förmige Verzweigungsleitungs-Set benötigt, das
gesondert erhältlich ist.
• Nehmen Sie den Deckel für den Durchlass nach oben ab, und verwenden Sie zum Anbringen der Rohrle-
itungen das L-förmige Verzweigungsleitungs-Set, das gesondert erhältlich ist. (Siehe Abb. 14. 15)
(3) Für nach rechts gerichtete Rohrleitungen.
• Trennen Sie aus der Verkleidungsplatte (rechts) einen Öffnungsschlitz heraus und setzen Sie die Rohrlei-
tungen ein. (Siehe Abb. 16)
Deutsch
Isolationsmaterial für die
Verbindungen (6)
(Zubehör)
Isolierung für Gasleitung (6) (beigefügt)
Flüssigkeitsleitung
Isolierung für Kältemittelleitung (7)
(beigefügt)
Isoliermaterial
Rohrleitungen
(Haupteinheit)
An Basis befestigen
Haupteinheit
Klemme (4)
(Zubehör)
Gasleitung
Klammer (4) (beigefügt) (× 4)
am Boden anbringen
(Sowohl für gasseitige als auch für
flüssigkeitsseitige Rohrleitungen)
Isoliermaterial Rohrleitungen
(Haupteinheit)
An Basis befestigen
Haupteinheit
Klemme (4) (Zubehör)
Wickeln Sie das Material
um die Rohrleitung.
Beginnen Sie an der Basis.
Dichtungs-Kleinmaterialien
(9) (Zubehör)
12
