Tabelle 2
Röhrengröße Anzugsdrehmoment
φ6,4(1/4")
14,2-17,2 N • m
φ9,5(3/8")
32,7-39,9 N • m
φ12,7(1/2")
49,5-60,3 N • m
φ15,9(5/8")
61,8-75,4 N • m
• Zur Bestimmung des richtigen Anzugsdrehmoments siehe "Tabelle 2".
ACHTUNG
Das übermäßige Anziehen kann die Bördelverbindung beschädigen und Kühlmittellecks zur Folge haben.
Nicht empfehlenswert, aber in Notfällen
Sie müssen einen Drehmomentschlüssel verwenden, Wenn Sie jedoch gezwungen sind, das Gerät ohne
einen Drehmomentschlüssel zu installieren, können Sie die Installation gemäß nachstehend erwähntem Ver-
fahren ausführen.
Nach Abschluß der Arbeiten durch Überprüfung sicherstellen, daß kein Gas austritt.
Wenn Sie die Konusmutter mit einem Schraubenschlüssel immer weiter anziehen, kommen Sie an einen
Punkt, an dem sich das Anzugsdrehmoment plötzlich verstärkt.
Von diesem Punkt an die Konusmutter gemäß nachstehend gezeigtem Winkel weiter anziehen:
Rohrgröße
φ6,4 (1/4")
φ9,5 (3/8")
φ12,7 (1/2")
φ15,9 (5/8")
ACHTUNG
VORSICHTSHINWEIS ZUM LÖTEN DER KÜHLMITTELLEITUNGEN
"Verwenden Sie zum Hartlöten von Kühlmittelleitungen kein Flussmittel. Verwenden Sie stattdessen das
Hartlötfiltermetall Phosphor-Kupfer (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677), wodurch kein
Flussmittel benötigt wird."
(Flussmittel besitzt einen extrem schädlichen Einfluss auf Kühlmittelrohrleitungen. Wenn beispielsweise das
auf Chlor basierende Flussmittel verwendet wird, wird die Korrosion der Rohrleitung hervorgerufen oder, ins-
besondere wenn das Flussmittel Fluor enthält, wird das Kühlmaschinenöl geschädigt.)
• Vor dem Hartlöten der Kühlmittelrohrleitungen vor Ort, muss Stickstoffgas durch die Rohrleitungen gebla-
sen werden, um die Luft aus den Leitungen zu verdrängen.
Wenn das Hartlöten ohne vorheriges Durchspülen mit Stickstoffgas erfolgt, bildet sich im Inneren der Rohr-
leitung eine umfangreiche Oxidationsschicht, die eine Funktionsstörung der Anlage zur Folge haben kann.
• Beginnen Sie erst mit dem Hartlöten der Kühlmittelleitungen, wenn Sie die Stickstoffspülung ausgeführt
haben oder während Sie Stickstoff in die Kühlmittelleitungen einführen. Schließen Sie danach das
Innengerät mit einer Bördelverbindung oder einer Flanschverbindung an.
Deutsch
Kühlmitteltyp
Zutreffendes Modell
Winkel für das weitere Anziehen
60 bis 90 Grad
60 bis 90 Grad
30 bis 60 Grad
30 bis 60 Grad

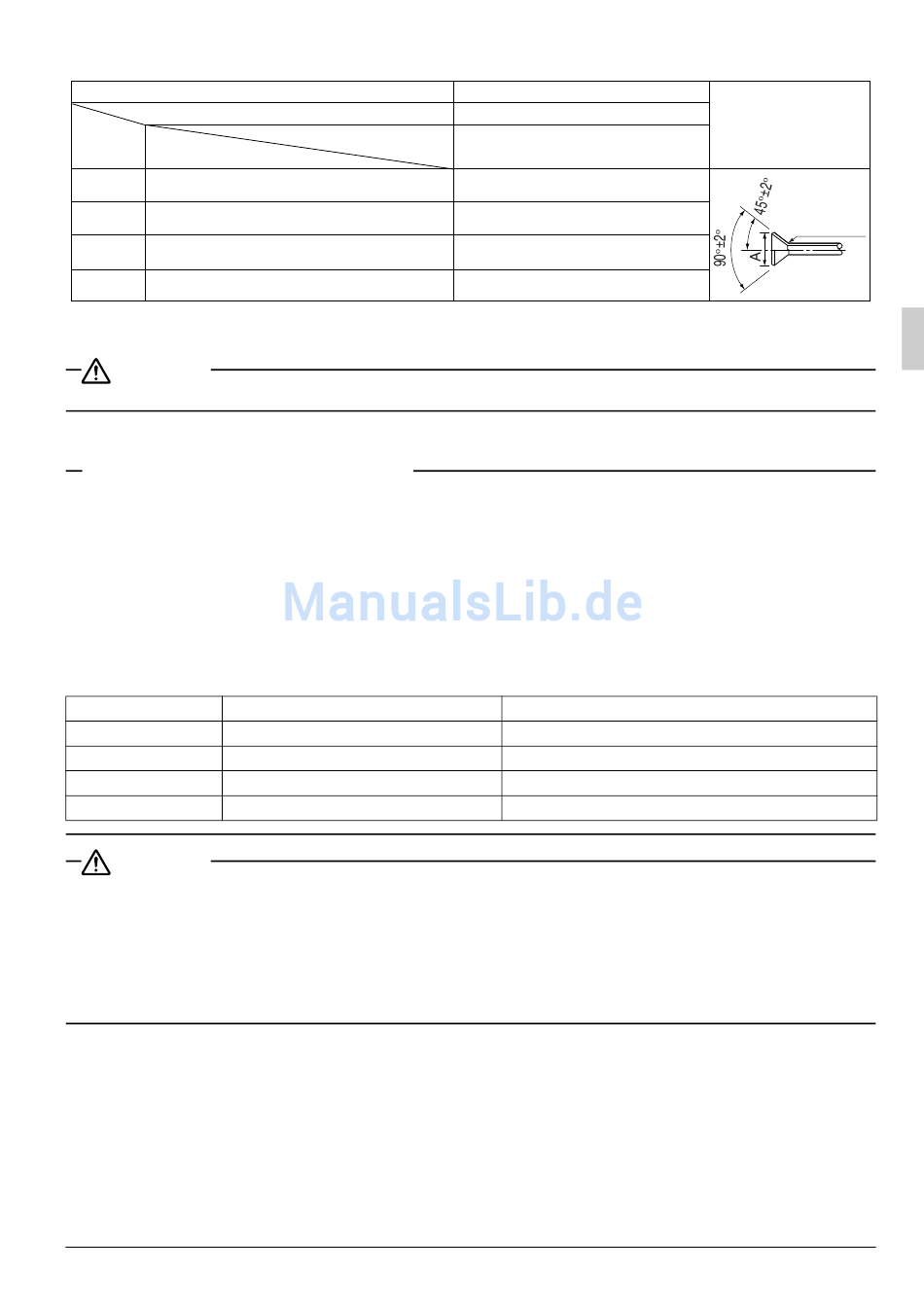

Bördelabmess ungen A (mm)
R410A
FHQ
8,7 – 9,1
12,8 – 13,2
16,2 – 16,6
19,3 – 19,7
Empfohlene Hebellänge des Werkzeugs
Etwa 150mm
Etwa 200mm
Etwa 250mm
Etwa 300mm
Bördel
R0,4-0,8
10
