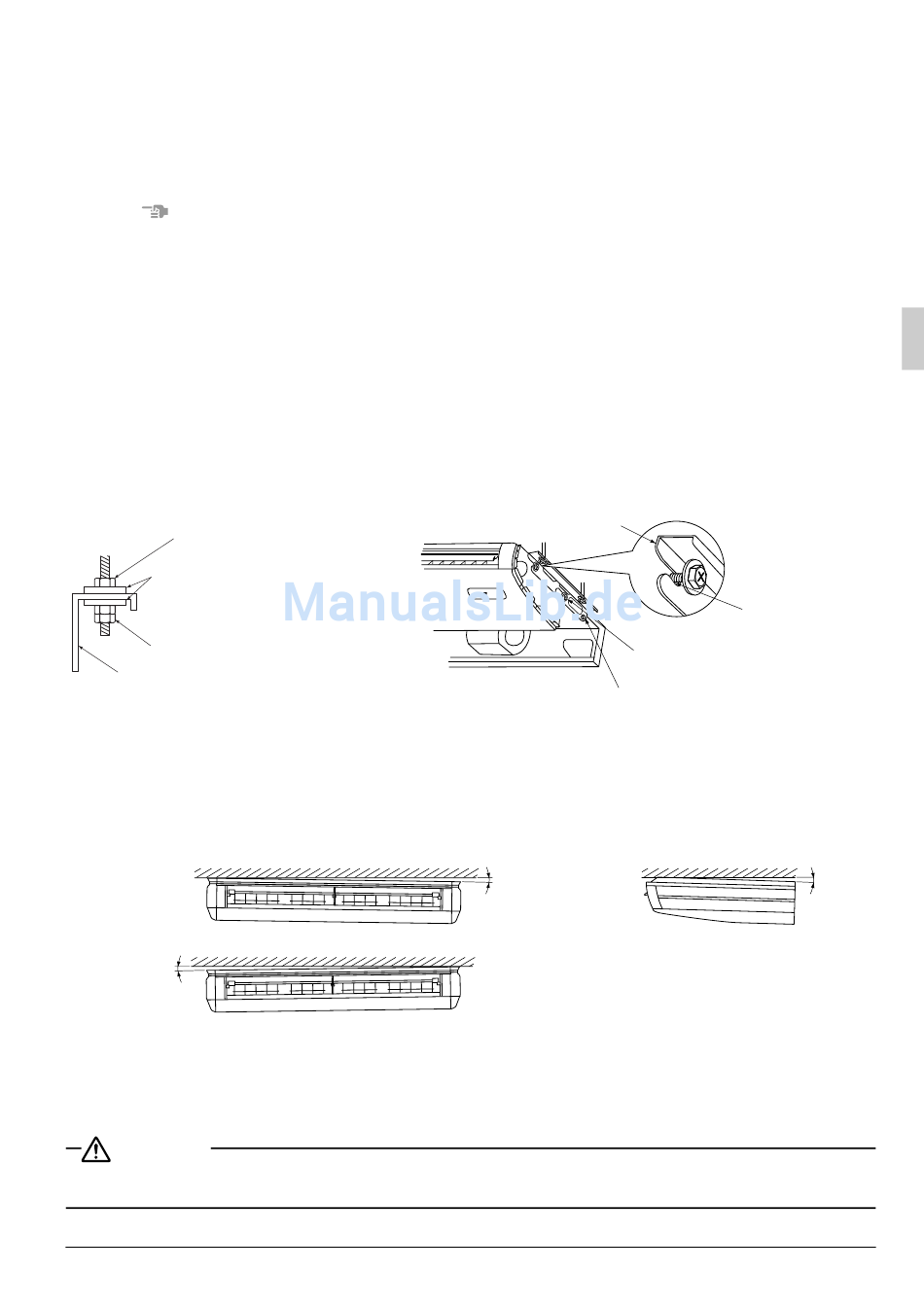

5. INSTALLATION DES INNENAGGREGATS
Es kann die Arbeiten erleichtern, wenn Sie die Zubehörteile montieren, bevor Sie die Raumeinheit
installieren. Lesen Sie daher auch die Anleitungen, die mit den Zubehörteilen geliefert wurden
Zur Installation immer nur vom Hersteller empfohlene Teile verwenden.
(1) Befestigen Sie die Aufhängungen an dem Aufhängungsbolzen. (Siehe Abb. 7)
HINWEIS
• Um die sichere Aufhängung zu garantieren, verwenden Sie die beiliegenden Unterlegscheiben und sichern
Sie diese zur Sicherheit mit doppelten Gewindemuttern.
(2) Heben Sie den Hauptrumpf des Innengeräts an, stecken Sie die Bolzenschrauben (M8) für die Auf-
hängungsklammern in den anzubringenden Teil der Aufhängungsklammern, während Sie den
Hauptrumpf des Geräts von vorn schieben. (Siehe Abb. 8)
(3) Ziehen Sie die Schrauben für die Aufhängungsklammern (M8) sicher an den vier Stellen links und
rechts an. (Siehe Abb. 8)
(4) Setzen Sie die Schrauben für die Aufhängungsklammern, die zuvor abgenommen wurden (M5),
sicher an den zwei Stellen links und rechts wieder ein. Dies ist erforderlich, um jeglichen Verschie-
bungen des Hauptrumpfs des Innengeräts nach vorn oder hinten vorzubeugen. (Siehe Abb. 8)
Abb. 7
Schraubenmutter
(handelsüblich)
Unterlegscheibe (3)(beiliegend)
Doppelmuttern (handelsüblich)
Hängebock
(5) Denken Sie beim Aufhängen des Hauptrumpfs des Innengeräts daran, eine Wasserwaage oder
eine Schlauchwaage zu verwenden, um zu gewährleisten, dass sich die Kondenswasser-Ablaufle-
itung entweder in der Waage befindet oder leicht gekippt ist, um das einwandfreie Ablaufen des
Kondenswassers zu gewährleisten. (Siehe Abb. 9)
Abb. 9
A
B
≤ 1˚
A.Wenn die Kondenswasser-Ablaufleitung nach rechts oder nach rechts und zurück geneigt ist.
Bringen Sie den Ablauf in die Waage oder kippen Sie ihn leicht nach rechts oder nach hinten. (Bis zu 1°)
B. Wenn die Kondenswasser-Ablaufleitung nach links oder nach links und zurück geneigt ist.
Bringen Sie den Ablauf in die Waage oder kippen Sie ihn leicht nach links oder nach hinten. (Bis zu 1°)
ACHTUNG
Das Positionieren des Geräts in einem dem Kondenswasserablauf entgegengesetzten Winkel kann zum
Austritt von Wasser führen.
Deutsch
Abb. 8
Hängebock
Befestigungsschraube (M5) der
Aufhängungsklammern
A.B
≤ 1˚
anzubringender
Teil
Einstellungsschraube (M8)
des Hängebocks
≤ 1˚
8
