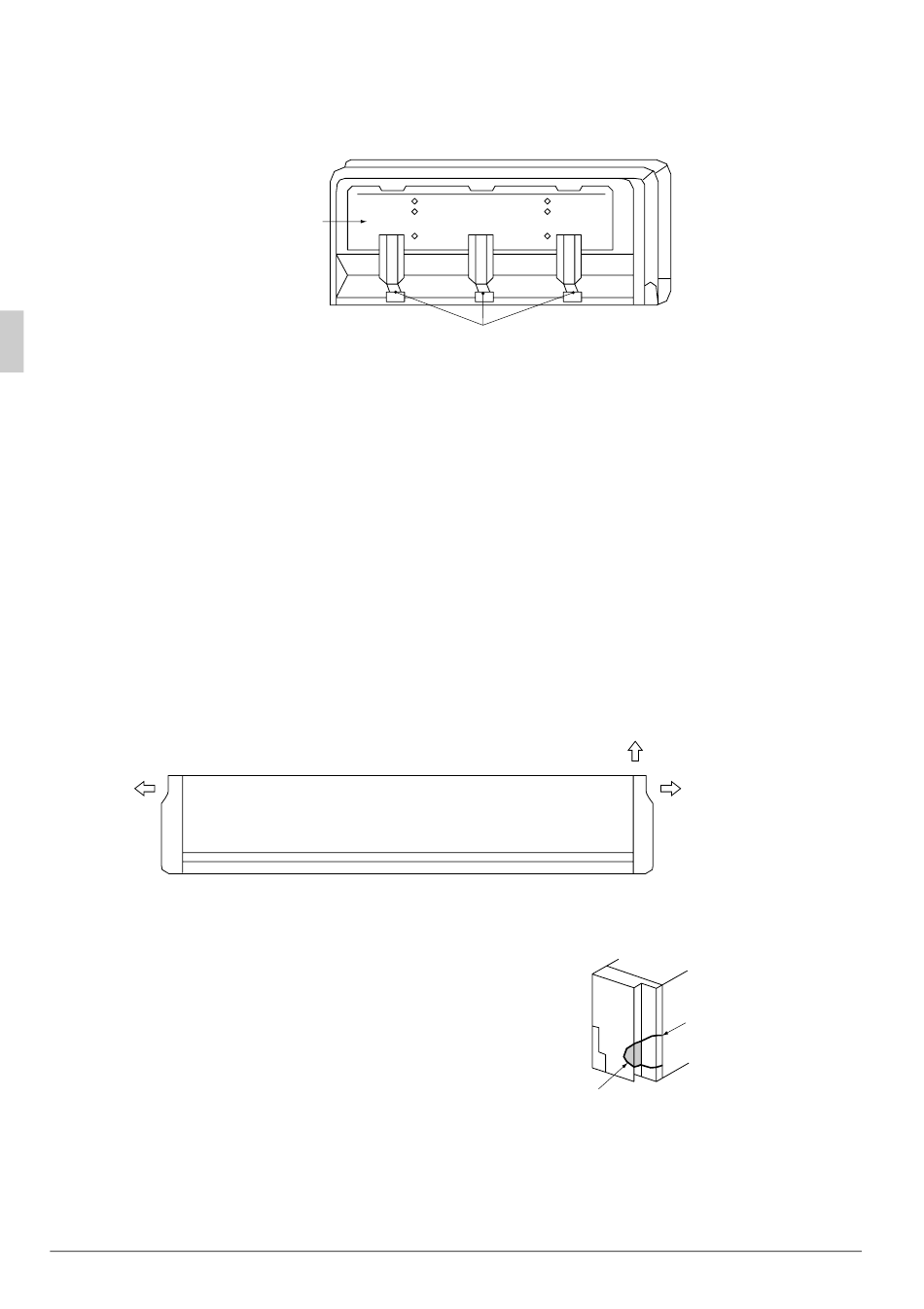

4. INSTALLATION DES INNENAGGREGATS
1. Die Installationsplatte vom Innenaggregat abnehmen.
• Die Installationsplatte ist an der Rückseite des Aggregats angebracht.
Zum Abnehmen die Schrauben von der Unterseite der Platte entfernen. (Siehe Abb. 1)
1) Installationsplatte
2. Die Installationsplatte mit Hilfe der Pappschablone an der Wand anbringen.
(a)Überprüfen Sie mit Hilfe der beiliegenden Papiervorlage die Position des Bohrlochs für den
Durchlass der Rohrleitungen.
• Etwa 50 mm Abstand zwischen Decke und Aggregat lassen.
(b)Befestigen Sie die Montageplatte provisorisch und überprüfen Sie mit Hilfe einer Wasserwaage, dass sich
diese entweder in der Waage befindet oder leicht zur Seite des Kondenswasserablaufs geneigt ist.
(c)Sichern Sie die Montageplatte entweder mit einer Schraube oder einem Bolzen an der Wand.
• Ben Verwendung der beliegenden Holzschrauben je 4 Schrauben links und rechts anbringen (ins-
gesamt 8 oder mehr).
• Bei Verwendung von Bolzenschrauben 2 M8-Bolzenschrauben je links und rechts anbringen (insgesamt 4).
• Bei Installation an einer Betonwand die Platte mit einem vor Ort erhältlichen Dübel (M8) anbringen.
3. Ein Durchführungsloch in der Wand bohren.
• Die Leitung kann von links, rechts oder hinten nach außen geführt werden. (Siehe Abb. 2)
• Die Öffnung für den Kondenswasserablauf befindet sich auf der rechten Seite.
• Die Leitungsführung wählen und ein Loch durch die Wand bohren (φ80). Sicherstellen, daß das Loch
sich leicht nach außen hin neigt. Überzeugen Sie sich auch, dass das Knie am Ende der Rohrleitung
vom Ausgang zugänglich ist.
4. Eine Öffnung in die linke oder rechte Seiten-
platte zur Leitungsverlegung schneiden.
(Siehe Abb. 3)
Beispiel: Für Leitungsverlegung an der rechten Seite.
6
Schrauben
Abb. 1
Rückseite
Oberseite
Vorderseite
Abb. 2
Schneiden bis zu dieser Stelle möglich.
Verlegungsrichtung
der Rohrleitung
Entlang der
perforierten
Linie schneiden.
Abb. 3
Deutsch
