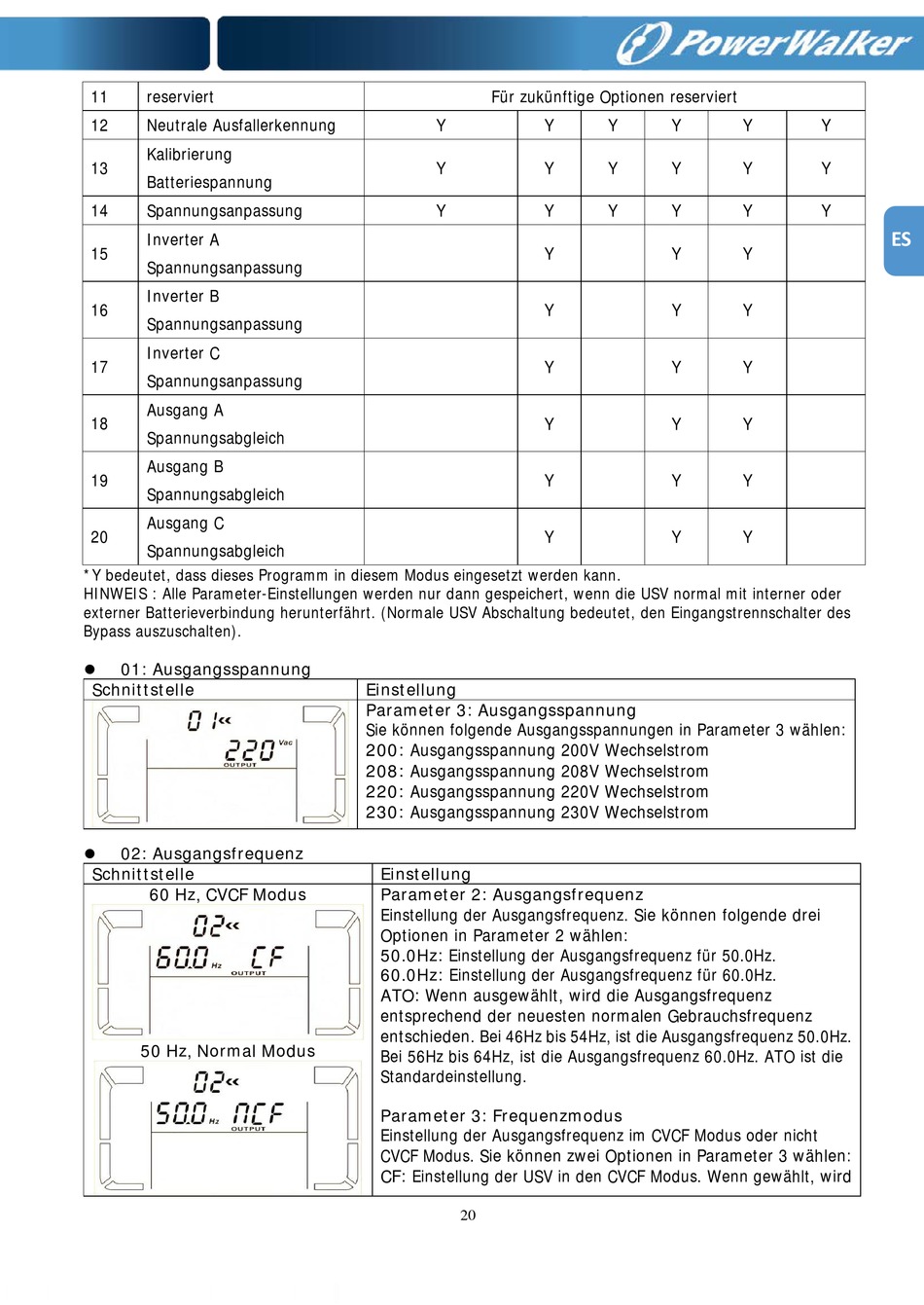

Ausgangsspannung Schnittstelle; Einstellung Parameter 3: Ausgangsspannung; Ausgangsfrequenz Schnittstelle; Einstellung Parameter 2: Ausgangsfrequenz - PowerWalker VFI 10000CP 3/3 Bedienungsanleitung

11 reserviert
12 Neutrale Ausfallerkennung
Kalibrierung
13
Batteriespannung
14 Spannungsanpassung
Inverter A
15
Spannungsanpassung
Inverter B
16
Spannungsanpassung
Inverter C
17
Spannungsanpassung
Ausgang A
18
Spannungsabgleich
Ausgang B
19
Spannungsabgleich
Ausgang C
20
Spannungsabgleich
*Y bedeutet, dass dieses Programm in diesem Modus eingesetzt werden kann.
HINWEIS : Alle Parameter-Einstellungen werden nur dann gespeichert, wenn die USV normal mit interner oder
externer Batterieverbindung herunterfährt. (Normale USV Abschaltung bedeutet, den Eingangstrennschalter des
Bypass auszuschalten).
01: Ausgangsspannung

Schnittstelle
02: Ausgangsfrequenz

Schnittstelle
60 Hz, CVCF Modus
50 Hz, Normal Modus
Für zukünftige Optionen reserviert
Y
Y
Y
Einstellung
Parameter 3: Ausgangsspannung
Sie können folgende Ausgangsspannungen in Parameter 3 wählen:
200: Ausgangsspannung 200V Wechselstrom
208: Ausgangsspannung 208V Wechselstrom
220: Ausgangsspannung 220V Wechselstrom
230: Ausgangsspannung 230V Wechselstrom
Einstellung
Parameter 2: Ausgangsfrequenz
Einstellung der Ausgangsfrequenz. Sie können folgende drei
Optionen in Parameter 2 wählen :
50.0Hz: Einstellung der Ausgangsfrequenz für 50.0Hz.
60.0Hz: Einstellung der Ausgangsfrequenz für 60.0Hz.
ATO: Wenn ausgewählt, wird die Ausgangsfrequenz
entsprechend der neuesten normalen Gebrauchsfrequenz
entschieden . Bei 46Hz bis 54Hz, ist die Ausgangsfrequenz 50.0Hz.
Bei 56Hz bis 64Hz, ist die Ausgangsfrequenz 60.0Hz. ATO ist die
Standardeinstellung.
Parameter 3: Frequenzmodus
Einstellung der Ausgangsfrequenz im CVCF Modus oder nicht
CVCF Modus. Sie können zwei Optionen in Parameter 3 wählen :
CF: Einstellung der USV in den CVCF Modus. Wenn gewählt, wird
20
Y Y Y
Y Y Y
Y Y Y
Y Y
Y Y
Y Y
Y Y
Y Y
Y Y
Y Y
Y Y
Y Y
ES
Y
Y
Y
Y
Y
Y
