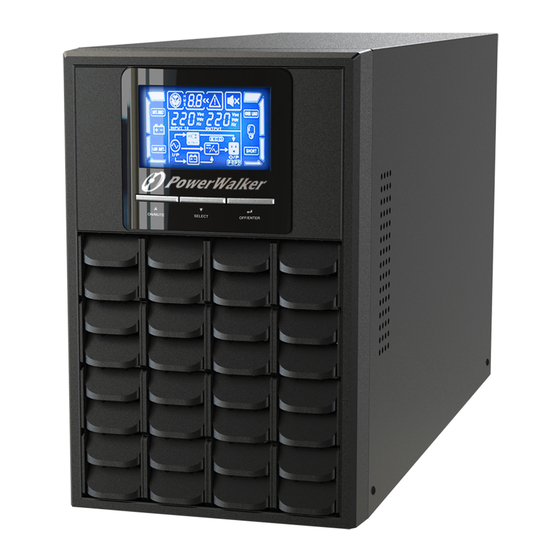

PowerWalker VFI 1000 LCD Bedienungsanleitung
Unterbrechungsfreie stromversorgung
Verwandte Anleitungen für PowerWalker VFI 1000 LCD
Inhaltszusammenfassung für PowerWalker VFI 1000 LCD
-
Seite 23: Unterbrechungsfreie Stromversorgung

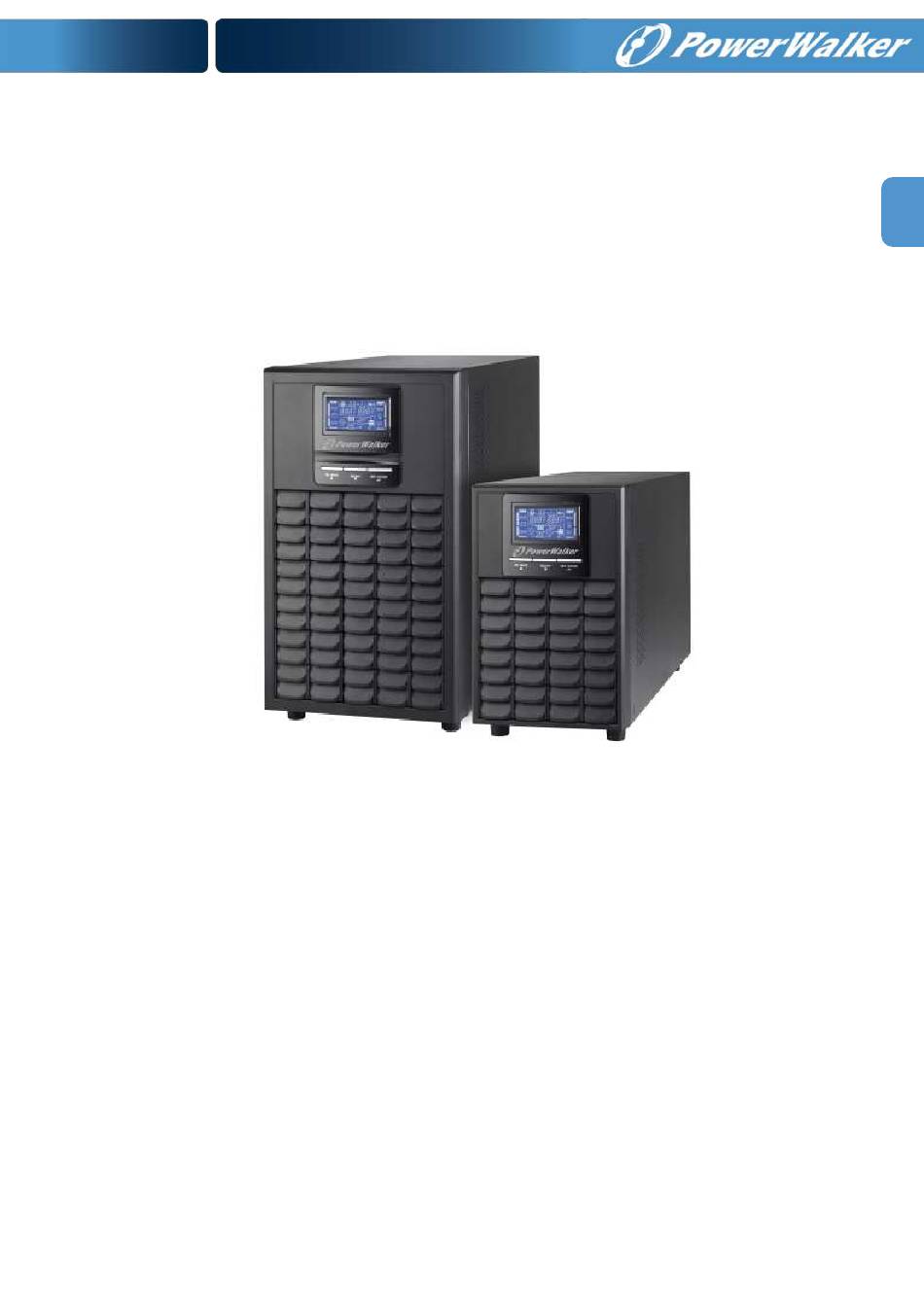

Online USV (Dauerwandler) PowerWalker VFI 1000 LCD PowerWalker VFI 1500 LCD PowerWalker VFI 2000 LCD PowerWalker VFI 3000 LCD Bedienungsanleitung Unterbrechungsfreie Stromversorgung... - Seite 25 Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise ......................1 1-1. Transport ........................... 1 1-2. Vorbereitung ..........................1 1-3. Installation ..........................1 1-4. Betrieb ............................1 1-5. Instandhaltung, Service und Fehlerbehebung ................2 2. Installation und Aufbau ........................3 2-1. Hintere Konsolenansicht ......................3 2-2.
-
Seite 26: Wichtige Sicherheitshinweise
1. Wichtige Sicherheitshinweise Bitte beachten Sie strikt alle Warnhinweise und Bedienungsanleitungen in diesem Handbuch. Verwahren Sie diese Anleitung gut auf und lesen sorgfältig die folgenden Anweisungen, bevor Sie das Gerät installieren. Nehmen Sie das Gerät nicht vor dem Lesen aller Sicherheitsinformation und Betriebsanleitungen in Betrieb. -
Seite 27: Instandhaltung, Service Und Fehlerbehebung
1-5. Instandhaltung, Service und Fehlerbehebung Der Betrieb der USV erfolgt mit gefährlichen Spannungen. Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden. Achtung – Stromschlaggefahr. Selbst wenn das Gerät ausgesteckt ist, sind Teile der USV immer noch mit dem Akku verbunden und stehen unter Strom. Vor jeder Art von Service und/oder Instandhaltungsmaßnahmen klemmen Sie die ... -
Seite 28: Installation Und Aufbau
2. Installation und Aufbau HINWEIS: Bitte inspizieren Sie das Gerät vor der Installation. Vergewissern Sie sich, dass kein Teil beschädigt ist. Bitte bewahren Sie die original Verpackung für weiteren Gebrauch auf. HINWEIS: Es gibt zwei unterschiedliche Arten von Online-USV: Standard and Long-run Modelle. -
Seite 29: Die Usv Anschließen
2-2. Die USV anschließen Bitte lesen Sie vor der Installation der USV zuerst unten weiter, um die richtige Position auszuwählen. 1. Die USV sollte auf einer glatten und sauberen Oberfläche aufgestellt werden. Halten Sie das Gerät fern von Vibrationen, Staub, Feuchtigkeit, hohen Temperaturen, brennbaren Flüssigkeiten, Gas und korrosiven und leitenden Verunreinigungen. -
Seite 30: Schritt 2: Usv Eingangsstecker
Achten Sie beim Anschluss externer Batteriesätze bitte auf die Korrekte Polarität. Schließen Sie den Pluspol des Akkus mit dem Pluspol der USV an und den Minuspol des Akkus mit dem Minuspol der USV. Beim Anschluss einer falschen Polarität kann die USV beschädigt werden. Es wird empfohlen, einen Trennschalter zwischen dem Pluspol des Akkus und dem Pluspol des Batteriesteckers der USV zu installieren, um Beschädigungen des Akkus zu vermeiden. -
Seite 31: Schritt 4: Kommunikationsverbindung Kommunikations-Ports
Stromausfalls können Sie die Laufzeit der Geräte mit hoher Ausfallsicherheit verlängern, indem Sie die Laufzeit der Geräte mit niedriger Ausfallsicherheit verkürzen. Bei Ein- oder Ausgängen mit Kabelklemmung folgen Sie bitte den Anweisungen unten: a) Entfernen Sie die Abdeckung über der Kabelklemmung. b) Empfohlene Kabel: AWG14 oder 2.1mm Stromkabel. - Seite 32 Sie können die Software von der mitgelieferten CD installieren oder über das Internet herunterladen: 1. Rufen Sie die Webseite http://www.powerwalker.com/viewpower.html auf 2. Klicken Sie auf das ViewPower Software Icon und wählen das entsprechende Betriebssystem aus, um die Software herunterzuladen.
-
Seite 33: Betrieb
3. Betrieb 3-1. Tastenbedienung Taste Funktion Anschalten der USV: Drücken und halten Sie die ON/Mute Taste für mindesten 2 Sekunden, um die USV einzuschalten. Stummschaltung des Alarms: Sobald die USV im Akkubetrieb ist, drücken und halten Sie diese Taste für mindesten 5 Sekunde um den Alarm an oder auszuschalten. -
Seite 34: Lcd Paneel
3-2. LCD Paneel Anzeige Funktion Laufzeit Indicates the estimated backup time. H: Stunde, M: Minute, S: Sekunde Konfiguration und Fehlermeldungen Zeigt die Konfigurationsobjekte an, diese sind im Abschnitt 5.3 im Detail aufgeführt. Zeigt Warnung- und Fehlerkodierung an. Die Kodes sind im Kapitel 3-7, 3-8 detailliert aufgelistet. -
Seite 35: Akustischer Alarm
Zeigt an, dass der Inverterstomkreis einwandfrei funktioniert. Zeigt an, dass der Ausgang einwandfrei funktioniert. Akku Zeigt den Ladungszustand des Akkus in 0-24%, 25-49%, 50-74%, und 75-100% an. Zeigt einen Akkudefekt an. Zeigt einen niedrigen Ladezustand und Spannung des Akkus an. Eingangs- &... -
Seite 36: Usv Einstellungen
Laden Bypass-Frequenz unstabil EEPROM Fehler Lüfterausfall Akku ersetzen 3-5. USV Einstellungen Es können drei Parameter eingestellt Parameter 1 werden. Parameter 1: Es können 15 Programme eingestellt werden. Siehe Tabelle unten. Parameter 2 und Parameter 3 geben die Einstelloptionen oder Werte für jedes Programm wieder. -
Seite 37: Ausgangsfrequenzeinstellungen Interface
03: Ausgangsfrequenzeinstellungen Interface Einstellung Parameter 2 & 3: Ausgangsfrequenzeinstellung. Sie können die Initialfrequenz im Akkumodus einstellen: BAT 50: Ausgangsfrequenz 50Hz BAT 60: Ausgangsfrequenz 60Hz Falls der Wandlermodus aktiviert ist können Sie folgende Frequenzen einstellen: CF 50: Ausgangsfrequenz 50Hz CF 60: Ausgangsfrequenz 60Hz 04: Stromsparfunktion (ECO) aktiviert/deaktiviert ... -
Seite 38: Bypass Spannungsbereicheinstellung Interface
07: Bypass Spannungsbereicheinstellung Interface Einstellung Parameter 2 & 3: Stellen Sie die tolerable Höchst- und Niedrigspannung für den Bypass-Modus durch drücken der Down- oder Up-Taste ein. HLS: Bypass höchster Spannungspunkt Modelle 200/208/220/230/240 VAC: 230-264: Einstellung des Parameters 3 von 230V Wechselstrom bis 264V Wechselstrom. -
Seite 39: Standard Steckdosen Einstellungen Interface
10: Programmierbare Steckdosen Einstellungen Interface Einstellung Parameter 3: Einstellung des Laufzeitlimits der programmierbare Steckdosen. 0-999: Einstellung des Laufzeitlimits von 0-999 Minuten, für eingesteckte Geräte mit niedriger Ausfallsicherheit. (Standard: 999) 11: Standard Steckdosen Einstellungen Interface Einstellung Parameter 3: Einstellung des Laufzeitlimits der standard Steckdosen. -
Seite 40: Beschreibung Der Betriebsmodi
3-6. Beschreibung der Betriebsmodi Betriebsmodus Beschreibung LCD-Anzeige Online-Modus Die USV erzeugt einen stabile, reine Wechselstromspannung solange sich die Eingangsspannung im akzeptablen Bereich befindet. Der Akku der USV wird im Online-Modus geladen. Stromsparmodu Stromsparmodus: s (ECO mode) Die USV leitet die Spannung direkt zum Ausgang, wenn sich die Eingangsspannung im akzeptablen Bereich liegt, um Energie zu sparen. -
Seite 41: Fehlerreferenzkode
3-7. Fehlerreferenzkode Aufgetretener Fehler Fehlerkode Icon Aufgetretener Fehler Fehlerkode Icon Bus Startfehler Inverter Ausgangkurzschluss Bus über Akkuspannung zu hoch Bus unter Akkuspannung zu niedrig 28 Inverter Softstart Fehler Zu hohe Temperatur Inverter Überspannung Überlastung Inverter Ladefehler Niederspannung 3-8. Warnanzeige Warnung Icon (blinkend) Alarm Akku leer... -
Seite 42: Fehlerbehebung
4. Fehlerbehebung Falls die USV nicht einwandfrei funktioniert, können Sie den Fehler mit Hilfe der Tabelle unten beheben. Symptom Mögliche Ursache Abhilfe Kein Alarm oder Warnhinweis. Das Stromkabel ist nicht Überprüfen Sie ob das korrekt verbunden. Stromkabel korrekt verbunden ist. Das Stromkabel ist mit Verbinden Sie das Ausgang... - Seite 43 Abhilfe Symptom Mögliche Ursache Der Fehlerkode 43 und das Icon Die USV wurde Nehmen Sie zuerst die automatisch abgestellt da überschüssigen Geräte erscheinen auf dem der Ausgang überlaste war. vom USV Ausgang und LCD-Display und der Alarm ertönt starten dann die USV neu. kontinuierlich.
-
Seite 44: Lagerung Und Instandhaltung
5. Lagerung und Instandhaltung Betrieb Die USV enthält keine Teile die vom Benutzer gewartet werden müssen. Falls die Akkulebensdauer (3~5 Jahre bei 25°C Umgebungstemperatur) überschritten wurde, müssen die Akkus ausgetauscht werde. Kontaktieren Sie in diesem Fall Ihren Händler. Bringen Sie gebrauchte Akkus zum Recycling oder senden Sie sie zu Ihrem Händler. -
Seite 45: Spezifikationen
6. Spezifikationen MODELL 1000 1500 2000 3000 KAPAZITÄT* 1000 VA / 900 W 1500 VA / 1350 W 2000 VA / 1800 W 3000 VA / 2700 W INPUT 160 VAC / 140 VAC / 120 VAC / 110 VAC ± 5 % oder 80 VAC / 70 VAC / 60 VAC / 50 VAC ± 5 % Niedrige Überleitung ( abhängig von der prozentualen Last 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) Niedrige... - Seite 47 Online UPS PowerWalker VFI 1000 LCD PowerWalker VFI 1500 LCD PowerWalker VFI 2000 LCD PowerWalker VFI 3000 LCD Onduleur...
-
Seite 69: Sistema De Alimentación Ininterrumpida
Online UPS PowerWalker VFI 1000 LCD PowerWalker VFI 1500 LCD PowerWalker VFI 2000 LCD PowerWalker VFI 3000 LCD Sistema de Alimentación Ininterrumpida... - Seite 115 Online UPS PowerWalker VFI 1000 LCD PowerWalker VFI 1500 LCD PowerWalker VFI 2000 LCD PowerWalker VFI 3000 LCD Gruppi di Continuità...
