PowerWalker VFI 10000CP 3/3 Bedienungsanleitung Seite 48

HINWEIS 1: Das Kabel für 10000/10000L sollte einer Spannung von 40 A standhalten. Es wird ein
Phasenkabel von AWG10 oder dicker empfohlen und einen Neutralleiter AWG8 oder dicker für
Sicherheit und Effizienz.
HINWEIS 2: Das Kabel für 15000/15000L sollte einer Spannung von 63A standhalten. Es wird ein
Phasenkabel von AWG8 oder dicker empfohlen und einen Neutralleiter AWG6 oder dicker für
Sicherheit und Effizienz.
ES
HINWEIS 3: Das Kabel für 20000/20000L sollte einer Spannung von 63A standhalten. Es wird ein
Phasenkabel von AWG8 oder dicker empfohlen und einen Neutralleiter AWG6 oder dicker für
Sicherheit und Effizienz.
HINWEIS 4: Das Kabel für 30000/30000L sollte einer Spannung von 63A standhalten. Es wird ein
Phasenkabel von AWG8 oder dicker empfohlen und einen Neutralleiter AWG 4 oder dicker für
Sicherheit und Effizienz.
HINWEIS
Installation von elektrischen Geräten eingehalten werden.
11) Entfernen Sie die Klemmenabdeckung auf der Rückseite der USV. Dann schließen Sie die Kabel
gemäß des folgenden Klemmen-Diagramm s an: (Schließen Sie vor der Verdrahtung zuerst das
Erdungskabel an. Beim Trennen der Verdrahtung trennen Sie das Erdungskabel zum Schluss!)
5: Die Farbauswahl der Phasenkabel sollte gemäß den lokalen Vorschriften für die

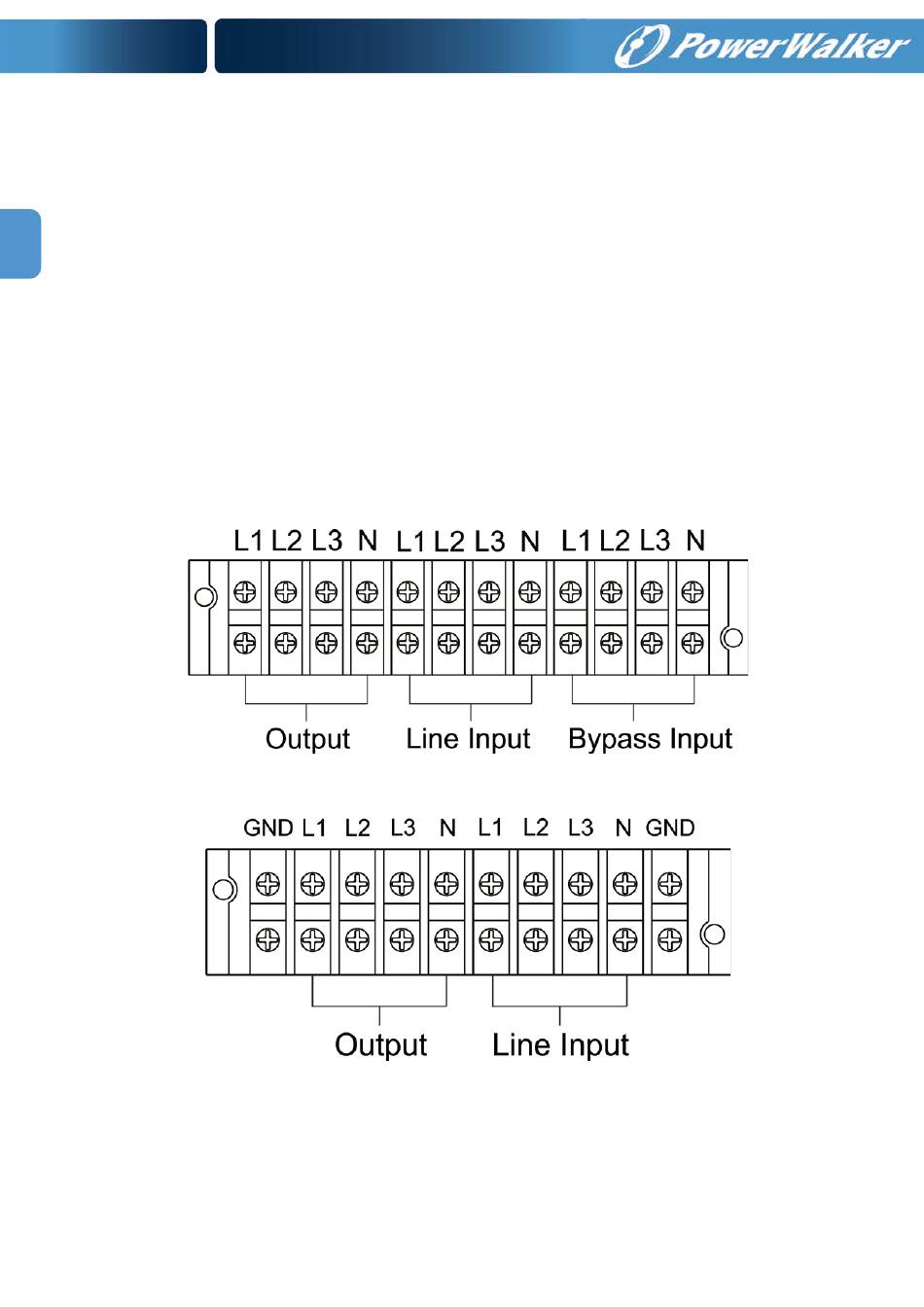

Klemmen-Diagramm 10000(L)/15000(L)/20000(L)
Klemmen-Diagramm 30000(L)
7
