NOTA 1: O cabo utilizado com os modelos 10000 e 10000L deve ser capaz de suportar uma corrente
superior a 40 A. Recomendamos que seja utilizado um fio AWG 10 ou com espessura superior para
Fase e um fio AWG 8 ou com espessura superior para Neutro por motivos de segurança e eficiência.
NOTA 2: O cabo utilizado com os modelos 15000 e 15000L deve ser capaz de suportar uma corrente
superior a 63 A. Recomendamos que seja utilizado um fio AWG 8 ou com espessura superior para Fase
e um fio AWG 6 ou com espessura superior para Neutro por motivos de segurança e eficiência.
NOTA 3: O cabo utilizado com os modelos 20000 e 20000L deve ser capaz de suportar uma corrente
superior a 63 A. Recomendamos que seja utilizado um fio AWG 8 ou com espessura superior para Fase
e um fio AWG 6 ou com espessura superior para Neutro por motivos de segurança e eficiência.
NOTA 4: O cabo utilizado com os modelos 30000 e 30000L deve ser capaz de suportar uma corrente
superior a 63 A. Recomendamos que seja utilizado um fio AWG 8 ou com espessura superior para Fase
e um fio AWG 4 ou com espessura superior para Neutro por motivos de segurança e eficiência.
NOTA 5: A seleção das cores dos fios deverá cumprir as leis e regulamentos locais do setor elétrico.
17) Retire a tampa do bloco de terminais situada no painel traseiro da UPS. Em seguida, ligue os fios de
acordo com os diagramas de blocos de terminais que se seguem: (Quando ligar os fios, ligue primeiro o fio
terra. Quando desligar os fios, desligue em último lugar o fio terra!)

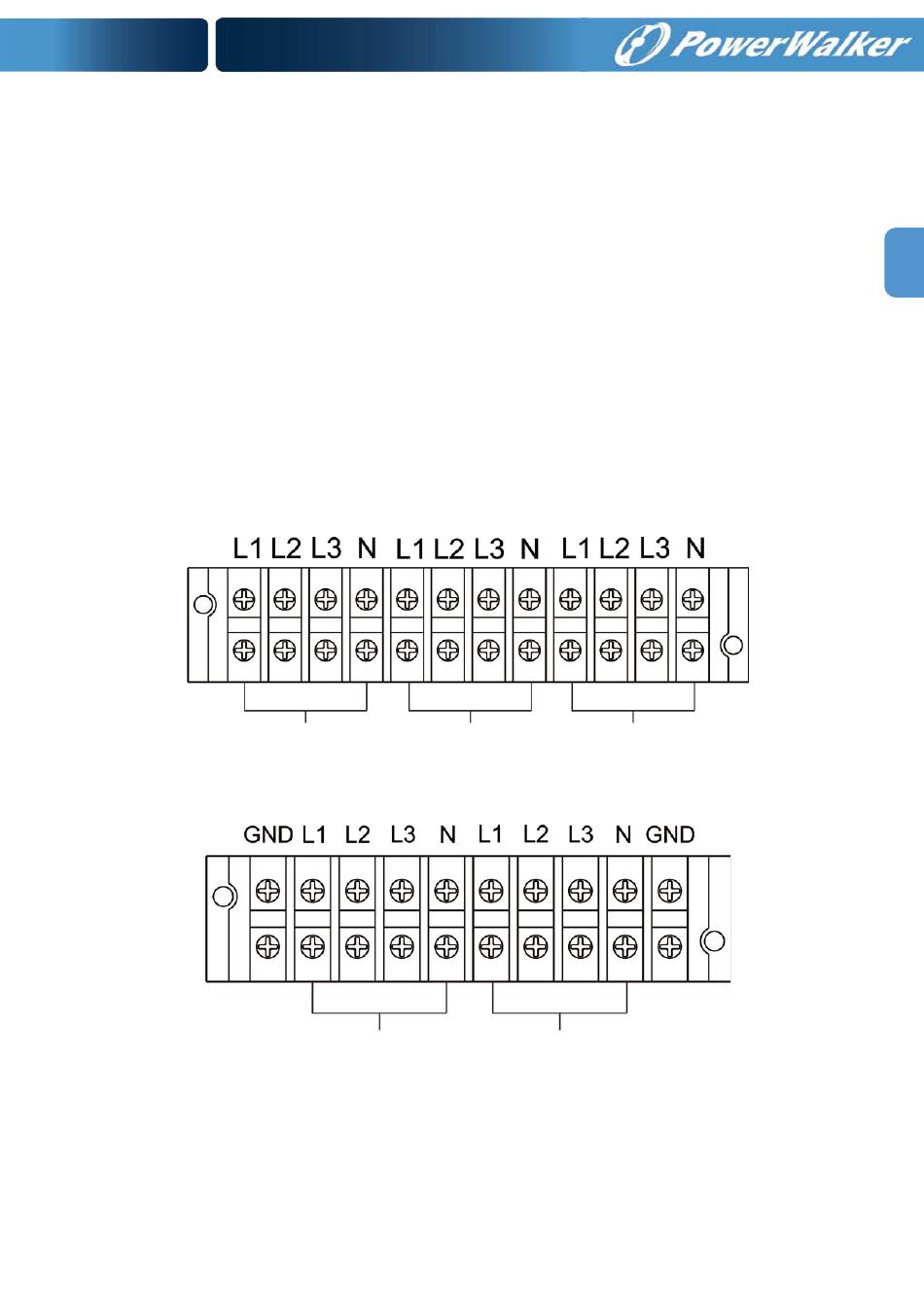

Diagrama de cablagem do Bloco de Terminais nos modelos 10000(L), 15000(L) e 20000(L)
Diagrama de cablagem do Bloco de Terminais no modelo 30000(L)
Saída Entrada de Linha Entrada de Bypass
Saída Entrada de Linha
