Verwandte Anleitungen für PowerWalker VFI 10000TCP 3/1
Inhaltszusammenfassung für PowerWalker VFI 10000TCP 3/1

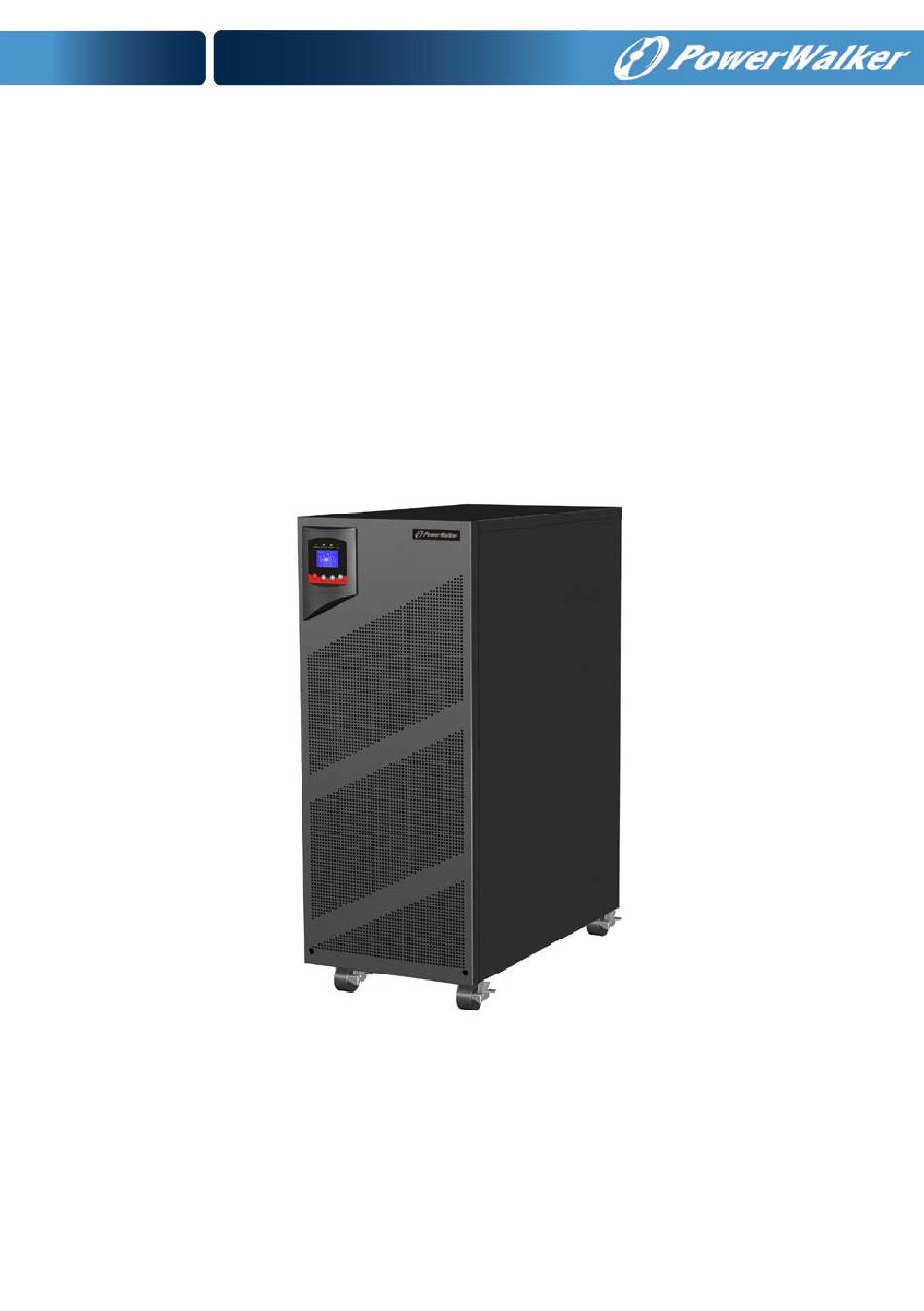

- Seite 1 Online USV PowerWalker VFI 10000TCP 3/1 PowerWalker VFI 10000TP 3/1 PowerWalker VFI 20000TP 3/1 Bedienungsanleitung (DE) Unterbrechungsfreies Stromversorgungssystem...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. Sicherheit ..................... 1 1.1 Installation....................1 1.2 Betrieb ....................2 1.3 Wartung, Instandhaltung und Störungen ..........3 1.4 Transport ....................4 1.5 Lagerung ....................4 1.6 Standards ....................5 2. Beschreibung der verwendeten Symbole ..........6 3. Einführung ....................7 3.1 System- und Modellbeschreibung ............ - Seite 3 6.3 Parallel-Funktion ................... 42 VFI 10000TCP 3/1 6.4 PowerWalker Optionales Design des Ladegeräts . 48 6.5 Nachspeiseschutz ................49 7. Fehlerbehebung ..................52 7.1 Fehlerbehebung gemäß der Warnanzeige ........... 52 7.2 Fehlerbehebung gemäß der Fehleranzeige ......... 54 7.3 Sonstige Fehlerbehebung ..............56 8.
-
Seite 4: Sicherheit
1. Sicherheit Bitte lesen Sie die folgenden Sicherheitshinweise und die Bedienungsanleitung vor der Installation und Erstbenutzung aufmerksam durch! 1.1 Installation ★ Wenn das USV-System aus einer kalten Umgebung in den Betriebsraum gebracht wird, kann eine Kondensation auftreten. Das USV-System muss vor der Inbetriebnahme absolut trocken sein. -
Seite 5: Bedienung
USV nicht an die Steckdose bzw. an die Einspeisung der Hausinstallation angeschlossen ist. ★ Um völlig abzuschalten, stellen Eingangsschutzschalter M1/M2/N in die “OFF” Position (für PowerWalker 10000-20000 3/1), Eingangsschutzschalter R/S/T/N in die “OFF” Position stellen (für PowerWalker VFI 10000TCP 3/1), dann das Netzkabel ziehen. -
Seite 6: Wartung, Instandhaltung Und Störungen
★ Stellen Sie sicher, dass keine Flüssigkeit oder sonstige Fremdkörper in die USV gelangen. 1.3 Wartung, Instandhaltung und Störungen ★ Das USV-System arbeitet gefährlichen Spannungen. Reparaturen sind grundsätzlich nur von qualifiziertem und geschultem Wartungspersonal durchzuführen. ★ Achtung - Gefahr eines elektrischen Schlags. Selbst nach Trennung vom Stromversorgungsnetz (Gebäudeverkabelung) bleiben Bauteile... -
Seite 7: Transport
Batterien arbeiten: － entfernen Sie alle Uhren, Ringe und andere metallischen Objekte. － verwenden Sie nur Werkzeuge mit isolierten Griffen. ★ Beim Austauschen der Batterien dieselbe Anzahl und denselben Batterietyp verwenden. ★ Versuchen Sie nicht, Batterien durch Verbrennen zu vernichten. Dies könnte eine Explosion der Batterie verursachen. -
Seite 8: Standards
1.6 Standards Sicherheit IEC/EN 62040-1 * EMI Kategorie C3 Leitungsgeführte Emissionen..:IEC/EN 62040-2 Emittierte Strahlung…....:IEC/EN 62040-2 Kategorie C3 *EMS ESD........:IEC/EN 61000-4-2 Level 3 RS........:IEC/EN 61000-4-3 Level 3 EFT.........:IEC/EN 61000-4-4 Level 4 Überspannung......:IEC/EN 61000-4-5 Level 4 Niederfrequenz Signale.....:IEC/EN 61000-2-2 Warnung: Dieses Produkt ist zur industriellen und kommerziellen Nutzung in der zweiten Umwelt-Installationsbeschränkung oder es können zusätzliche Maßnahmen erforderlich sein. -
Seite 9: Beschreibung Der Verwendeten Symbole
2. Beschreibung der verwendeten Symbole Einige oder alle folgenden Symbole können dieser Bedienungsanleitung verwendet werden. Es ist ratsam, sich mit ihnen vertraut zu machen und ihre Bedeutung zu verstehen:... -
Seite 10: Einführung
Computer und Peripheriegeräte werden somit vollständig durch die USV versorgt. Im Falle eines Stromausfalls wird der Inverter von wartungsfreien Batterien betrieben. Diese Bedienungsanleitung deckt die PowerWalker VFI 10000-20000 TP 3/1 Modelle und das PowerWalker VFI 10000TCP 3/1 Modell ab. Herausragende Leistungsmerkmale der Tower-3-Phasen-USV-Serie sind: Online-USV mit reiner Sinusausgangsspannung. - Seite 11 Fernabschaltungskontrolle über den Remote-Power-off (RPO) Port. Für Tower Power Walker VFI 10000-20000 TP 3/1, Wartungen werden vereinfacht durch den sicheren Austausch der Akkus ohne Abschalten der USV. Aber das Power Walker VFI 10000TCP 3/1 Modell hat diese Funktion nicht.
- Seite 12 Für Tower Power Walker VFI 10000-20000 TP 3/1, einfacher Batteriewechsel oder Erweiterung, zur Verlängerung der Backup-Zeit. Aber das Power Walker VFI 10000TCP 3/1 Modell hat diese Funktion nicht. Die Ansicht der Tower 3-Phasen-Serie: Siehe Bild 3-1 Power Walker VFI 10000 TP 3/1 Rückansicht...
- Seite 13 Power Walker VFI 20000 TP 3/1 Rückansicht Parallel Port Intelligent Slot (Optional) 、 EPO、 RS232 USB External Battery AS400 IEC Connector Maintenance and Output Switch Cover Input Breaker Terminal Blocks Cover Power Walker VFI 10000TCP 3/1 Rückansicht Abb. 3-1 Rückansicht des USV 3-Phasen-Serie...
-
Seite 14: Produkt- Und Leistungsbeschreibung
3.2 Produkt- und Leistungsbeschreibung 1) Allgemeine Spezifikation PowerWalker VFI PowerWalker VFI PowerWalker VFI Modell 10000TP 3/1 20000TP 3/1 10000TCP 3/1 Nennleistung 10KVA/9KW 20KVA/18KW 10KVA/9KW Frequenz (Hz) 50/60 Spannu (110-276) VAC (abhängig von der Last) Eingang Strom L1/L2/L3：23A MAX L1/L2/L3：46A MAX L1/L2/L3：23A MAX... -
Seite 15: Betriebsumgebung
*: Wird die Ausgangsspannung auf 200V eingestellt, wird die Ausgangsspannung auf 90% herabgestuft. Ausgang Leistun Spannungs Frequenztoler Stromver gsfakto Verzerrung Überlastfähigkeit regelung anz. hältnis 100%-110% Lastverlagerung zum Bypass-Modus nach 5 Minuten Synchronisiert 110%-130% THD <2% 50/60Hz±10% Lastverlagerung zum Volllast im Line-Modus Bypass-Modus nach (Lineare (AC-Modus) -
Seite 16: Installation
4. Installation Die Installation darf nur von qualifiziertem Elektro-Fachpersonal in Einklang mit den geltenden Sicherheitsbestimmungen erfolgen! 4.1 Auspacken und Überprüfen 1. Verbringen an den Aufstellort Die Tower 3-Phasen-USV Serie hat Räder und gestattet nach dem Auspacken einen einfachen Transport an den Aufstellort. Ist der Aufstellort jedoch weit vom Standort der Anlage entfernt empfehlen wir, die USV vor dem Auspacken, mit einem Hubwagen, an den Aufstellort zu transportieren. - Seite 17 Entfernen Sie die Verpackung nach der Abfolge von Abb. 4-1 bis Abb. 4-4. （nur für PowerWalker VFI 10000-20000 TP 3/1） Werkzeug Hubwagen Kreuzschlitzschraubendreher Schere Schraubenschlüssel Abb. 4-2 Auspacken Abb. 4-1 Auspacken Schritt1 Schritt2...
- Seite 18 Abb. 4-3 Auspacken Schritt 3 Abb. 4-4 Auspacken Schritt 4 Die Versandmaterialien sind recycelbar. Bewahren Sie das Material nach dem Auspacken für den späteren Gebrauch auf. 2) Überprüfen Sie die USV auf etwaige Transportschäden. Falls das Gerät einen Schaden oder Fehler aufweist, schalten Sie es nicht ein und informieren Sie sofort den Transporteur und Händler.
-
Seite 19: Ein - Und Ausgangsnetzkabel Und Schutzerdung
Seitenmontagehalterungen (verwendet in der Schifffahrt) befestigt, um die Stabilität des USV-Gehäuses sicherzustellen. Falls erforderlich, kann durch eine Verankerung der Montagewinkel auf dem Boden mit M8-Schrauben, eine zusätzliche Stabilität hinzugefügt werden. Siehe Abb. 4-5. （nur für PowerWalker VFI 10000-20000 TP 3/1） Abb. 4-5 Zusätzliche Stabilität... - Seite 20 Öffnen Sie die Klemmenabdeckung auf der Rückseite der USV, gemäß Schaltplan. Es wird empfohlen, für Tower PowerWalker VFI 10000TCP 3/1 UPS, eine Verdrahtung mit UL1015 Zulassung für AWG 8 (10mm oder eine andere isolierte Verdrahtung zu wählen, die den AWG Standard für den USV Eingang und Ausgang erfüllt.
- Seite 21 Eingangsschutzschalter M1/M2/N an (für PowerWalker VFI 10000-20000TP 3/1), drehen Sie den Eingangsschalter (für PowerWalker VFI 10000TCP 3/1) in die "ON" Position, die USV lädt die Batterie automatisch auf. Sie können die USV auch verwenden, ohne die Batterien vorher aufzuladen, aber die Backup-Zeit ist dann geringer als der Standardwert.
- Seite 22 PowerWalker VFI 10000-20000TP 3/1 PowerWalker VFI 10000TCP 3/1 Modell Abb. 4-6 Eingangs- und Ausgangsklemmenblock Schaltplan Wichtiger Hinweis: Wird die USV im Einzelbetrieb verwendet, muss JP1 und JP2 angeschlossen werden. Wird die USV im Parallelbetrieb verwendet, muss der Jumper zwischen JP1 und JP2 entfernt werden.
- Seite 23 250VAC, weniger als 15s Pausenzeit und min. 1,4 mm Abstand wird in der Endmontage für Nachspeiseschutz im Line-Eingang verwendet. Schutzerdungsleiter [mm Max.13 Max.25 Drehmoment zum Befestigen über (10 1b in) (18 1b in) Klemmen Sheet.1 PowerWalker VFI 10000-20000TP 3/1 Modelle...
-
Seite 24: Bedienungshinweise Für Den Anschluss Einer Externen Batterie
Neutral pole, Nullleiter, Minuspol (-), Min. Leitungsquerschnitt[mm Max. Leitungsquerschnitt[mm Schutzerdungsleiter [mm MAX 13 Drehmoment zum Befestigen über (10 1b in) Klemmen Sheet.2 PowerWalker VFI 10000TCP 3/1 Modell 4.3 Bedienungshinweise für Anschluss einer externen Batterie 1. Für PowerWalker VFI 10000-20000TP 3/1, Nominale DC-Spannung... - Seite 25 Akku-Pack ist 288VDC. Jeder Akku besteht aus 24 Teilen von 12V wartungsfreien Batterien in Serie. Für PowerWalker VFI 10000TCP 3/1 Modell, die Nenngleichspannung des externen Akkus ist 240VDC. Jeder Akku besteht aus 20 Stück von 12V wartungsfreien Batterien in Serie, Um eine längere Backup-Zeit zu erreichen ist es möglich, Multi-Akkupacks zu verbinden, aber das...
-
Seite 26: Betrieb
3/1, Stück für PowerWalker VFI 10000TCP 3/1) in Serie. 4) Für PowerWalker VFI 10000-20000TP 3/1, schließen Sie den Akkupack an die Batterieterminals an. Für das PowerWalker VFI 10000TCP 3/1 Modell, schließen Sie den externen Akkupack an den Batteriestecker an. 5) Schließen Sie den internen Akkupack DC-Steckverbinder wieder 3. - Seite 27 Informationen. Siehe nachstehende Abbildung Abb. 5-1 PowerWalker VFI 10000-20000TP 3/1/ PowerWalker VFI 10000TCP 3/1 USV Bedienfeld Tabelle 5-1 Funktionen der Bedientasten Tasten Funktion Illustration Hat die Einheit keinen Strom und ist mit der Batterie verbunden, drücken Sie diese Taste >100ms&<1s um das Gerät einzuschalten...
- Seite 28 Ist das Gerät eingeschaltet, drücken Sie diese Ausschalten Taste für >3s um es auszuschalten Wird der Statusbildschirm angezeigt, drücken Sie Hauptmenü diese Taste für >1s um ins Hauptmenü zu auswählen gelangen Drücken Sie diese Taste für >1s um das aktuelle Hauptmenü...
- Seite 29 Bypass-Modus mit ↑ ● Ausgabe Einschalten △ △ △ △ Line-Modus ↑ ● Batteriebetrieb ↑ ● ● HE Modus ↑ ● ● Batterietestbetrieb △ △ △ △ Störmodus ↑ ● Warnung ↑ ↑ ↑ ★ Hinweis： ●: Leuchtet konstant # 1-#4 Leuchtet rundumlaufend △: Blinkt ★:...
-
Seite 30: Betriebsmodus
Willkommen-Logo und wechselt dann auf die Standardseite, die die USV-Statusübersicht anzeigt. Wird innerhalb von 15 Minuten keine Taste gedrückt, schaltet das Display automatisch in die USV-Statusübersicht. Auf dem USV-Statusübersichtsbildschirm stehen folgende Informationen zur Verfügung: Statusübersicht, einschließlich Betriebsart und Last Alarmstatus, falls vorhanden ... - Seite 31 Betriebsmodus oder den Status anzeigen. Tabelle 5-4 Statusübersichtsbildschirme Statusübersichtsbildschir Beschreibung Normalbetrieb: Die USV wird im Normalbetrieb mit Netzstrom betrieben. Abb 5-3 Batteriebetrieb: Wenn die USV im Batteriebetrieb ausgeführt wird, ertönt alle 4 Sekunden ein Signalton. Abb 5-4 Bypass mit Ausgang: Im Bypass-Modus verfügt die USV nicht über die Backup-Funktion.
- Seite 32 Hocheffizienzmodus: Nachdem die USV eingeschaltet ist, wird die Stromleistung über einen internen Filter zugeführt, während der Netzstrom im normalen Bereich liegt. So kann eine hohe Effizienz im HE-Modus erreicht werden. Bei Abb 5-7 einem Netzausfall oder Netzabfall, schaltet die USV in den Linien- oder Batteriebetrieb und die Last wird kontinuierlich versorgt.
-
Seite 33: Usv Ein- Und Ausschalten
Fehler: Wird dieses Symbol angezeigt bedeutet dies, dass ein gravierendes Problem besteht. Die USV schaltet direkt ab oder schaltet in den Bypass und sendet einen Alarm. Abb 5-10 Hintergrundbeleuchtung wird rot. Überlast: Ist die USV überlastet, ertönt zweimal jede Sekunde ein Alarm. Eine unnötige Belastung sollte vermieden und nacheinander gelöscht werden. -
Seite 34: Einschalten Der Usv Mit Dienstprogramm
(dieser Schritt gilt nur für Long-Backup-Zeit Modelle). Für PowerWalker VFI 10000-20000TP 3/1 stellen Sie den Eingangstrennschalter (M1 & M2）auf die “ON” Position, für das PowerWalker VFI 10000TCP 3/1 Modell, stellen Sie den Eingangs-4P-Schalter auf die “ON” Position. Zu diesem Zeitpunkt dreht sich Lüfter. -
Seite 35: Ausschalten Der Usv Mit Dienstprogramm
5.3.3 Ausschalten der USV mit Dienstprogramm Um den Inverter der USV auszuschalten, drücken Sie die Taste Signalton. Die USV schaltet sofort in länger als 3s, es ertönt ein den Bypass-Modus. Wenn die o.g. Maßnahmen abgeschlossen sind, ist trotzdem noch eine Spannung vorhanden. - Seite 36 und Einstellungen.
- Seite 37 Abb. 5-14 Hauptmenübaum 5.4.2 USV Statusmenü Durch Drücken der Taste im Menü “USV Status”, springt das Display zum nächsten Menüpunkt. Der Inhalt des Status-Menübaums ist der gleiche, wie der des USV-Standardübersichtsmenüs. Durch Drücken der Taste für >1s, wechselt die Anzeige in das letzte Hauptmenü.
- Seite 38 Abb. 5-15 Ereignis-Menübaum 5.4.4 Messwerte Durch Drücken der Taste im Menü “Messungen”, wechselt die Anzeige in den nächsten Messmenübaum. Sie können hier detaillierte nützliche Informationen prüfen. Die Ausgangsspannung und Frequenz, Ausgangsstrom, die...
-
Seite 39: Steuermenü
Lastkapazität, die Eingangsspannung und Frequenz, etc. Durch Drücken Taste für >1s, wird letzte Hauptmenübaum angezeigt. Abb. 5-16 Mess-Menübaum 5.4.5 Steuermenü Durch Drücken der Taste im Menü “Steuerung”, wechselt die Anzeige in den nächsten Steuer-Menübaum. 1) Start Batterietest: mit diesem Befehl führt die USV einen Batterie-Selbsttest durch. - Seite 40 Fehlerstatus zurücksetzen: wenn ein Fehler auftritt, schaltet die USV in den Fehlermodus und der Alarm ertönt. Um den Normalbetrieb wiederherzustellen, drücken Sie die Enter-Taste, Der Alarm stoppt und der Bypass wird wiederhergestellt. Bevor die USV wieder eingeschaltet wird, sollte der Grund des Fehlers geprüft werden.
- Seite 41 Abb. 5-17 Steuermenü-Baum 5.4.6 Identifikationsmenü Durch Drücken der Taste im Menü “Identifikation”, wechselt die Anzeige in den nächsten Identifikationsmenübaum. Identifikationsinformation enthält USV-Seriennummer, Firmware-Seriennummer und Modell-Typ. Durch Drücken Taste für >1s, wird letzte Hauptmenübaum angezeigt.
-
Seite 42: Einstellungen
Abb. 5-18 Identifikationsmenübaum 5.4.7 Einstellungen Bevor Sie die Einstellungen ändern, kontaktieren Sie Ihren Händler für weitere Informationen. Einige Einstellungen könnten die Spezifikation löschen und einige Funktionen ein- oder ausschalten. Ungeeignete Einstellungen durch Nutzer könnten möglicherweise zu Funktionsstörungen der Last, Batterie und USV führen. -
Seite 43: Beispiel: Einstellen Der Nennausgangsspannung
Abb. 5-19 Menübaum Einstellungen *: Das Passwort zur Aktivierung ist USER Beispiel: einstellen der Nennausgangsspannung Setting menu tree By press <1s The option would flash Output voltage Output voltage <230V> <230V> By press <1s By press <1s, to select the wanted option Output voltage <220V>... -
Seite 44: Spezialfunktion
6. Spezialfunktion Die USV-Serie verfügt über einige Sonderfunktionen, welche den speziellen Anwendungen des Nutzers gerecht werden. Die Funktionen haben eigene Eigenschaften, bitte kontaktieren Sie Ihren Händler für weitere Informationen, bevor Sie diese Funktion verwenden. 6.1 HE Funktion 6.1.1 Kurze Einführung in die HE-Funktion Es wird auch als Economy-Modus bezeichnet. -
Seite 45: Konverterfunktion
6.2 Konverterfunktion 6.2.1 Kurze Einführung in die Konverterfunktion Konvertermodus kann frei fester Ausgangsfrequenz (50Hz oder 60Hz) einstellen. Sobald Netzspannung ausfällt oder abnormal ist, springt die USV auf Batteriebetrieb um und die Last wird weiterhin kontinuierlich versorgt. Der große Vorteil ist eine feste Ausgangsfrequenz, welche für einige empfindliche Lasten erforderlich ist. - Seite 46 werden. Sie müssen als parallel-Kabel, ein Standard 25-pin Datenkabel verwenden. Das Parallel-Kabel sollte kürzer als 3m sein. Im Zubehör jeder USV, gibt es ein Parallelkabel. Entfernen Sie die Abdeckplatte der parallelen Schnittstelle auf der USV. Verbinden Sie jede USV, eine nach der anderen mit dem Parallelkabel.
- Seite 47 Abb. 6-1 Eingang- und Ausgang Terminal Block Schaltplan PowerWalker VFI 10000-20000TP 3/1 Abb. 6-2 Eingang- und Ausgang Terminal Block Schaltplan PowerWalker VFI 10000-20000 TP 3/1 Modell...
- Seite 48 Abb. 6-3 Parallel-Installations-Schaltplan 10) Schalten Sie nicht die Ausgangsleistungsschalter der einzelnen USVs auf. Schalten Sie den Eingangsleistungsschalter der USVs ein. Die USVs sollten im Bypass arbeiten. Beobachten Sie das Display Warnungen oder Fehler gibt. Messen Ausgangsspannungen jeder einzelnen USV separat, um zu prüfen, ob die Spannungsdifferenz kleiner als 1V ist.
- Seite 49 Bypass. Für PowerWalker VFI 10000-20000TP 3/1, schalten Sie den Wartungsschalter jeder USV von „USV“ auf „BPS“. Für PowerWalker VFI 10000TCP 3/1 Modell, schalten Sie den Wartungsschalter in die “ON” Position, und den Ausgangschalter in die “OFF” Position.
-
Seite 50: Vfi 10000Tcp
Für PowerWalker VFI 10000TCP 3/1 Modell, schalten Sie den Wartungsschalter in die “OFF” Position, und den Ausgangsschalter in die “ON” Position, dann schalten Sie den USV-eigenen Wartungsschalter in die “OFF” Position, und schalten Sie den USV-eigenen Ausgangsschalter in die “ON” Position, danach können Sie die Abdeckplatte wieder anschrauben. - Seite 51 Sie die Abdeckplatte wieder anschrauben. Drücken Sie die Taste einer USV. Nach dem Einschalten sollten die USVs parallel im Line-Modus arbeiten. Für PowerWalker VFI 10000TCP 3/1 Modell, schalten Sie den Wartungsschalter in die “OFF” Position, und den Ausgangsschalter in die “ON” Position und schrauben Sie die Wartungsabdeckplatte wieder an, dann drücken Sie die...
-
Seite 52: Rückspeisungsschutz
6.5 Rückspeisungsschutz Der Rückspeisungsschutz zur Unterstützung des USV-Systems ist im PowerWalker VFI 10000-20000TP 3/1 Modell integriert. Im PowerWalker VFI 10000TCP 3/1 Modell ist diese Funktion nicht verfügbar. Mit Rückspeisungsschutz Seitens des Kunden muss eine zusätzliche externe Isolierungsvorrichtung (Schütz, MC oder Mindestspannungsauslöser) zur Verfügung gestellt werden, wie in Abb. - Seite 53 Kabel zur optionalen externen Trennvorrichtung. Optional Magnctic Contactor(MC) Mains 2: Coil PSDR board (2A) Output/L slow blow Output/N Relay Normally closed Backfeed No active MC/coil.out MC/coil.in Abb. 6-4 PowerWalker VFI 10000-20000 TP 3/1 und externe Trennvorrichtung (in diesem Beispiel ein Schütz (MC)) MC/coil.out MC/coil.in...
-
Seite 54: Zurücksetzen
Abb. 6-5 Rückspeisungsterminal Betrieb Ist der Bypass-Thyristor kurz (Kurzschluss) und die USV läuft im Doppelwandlermodus (online) müssen folgende Schritte unternommen werden: Das Nachspeiserelais öffnet und die Meldung „Backfeeder“ wird auf dem LCD-Display angezeigt Zurücksetzen Um die Nachspeise-Logik zurückzusetzen, muss die USV für einige Sekunden ausgeschaltet werden. -
Seite 55: Fehlerbehebung
7. Fehlerbehebung Wenn das USV-System nicht richtig funktioniert, prüfen Sie zunächst die Betriebsinformationen auf dem LCD-Display. Bitte versuchen, das Problem mit Hilfe der folgenden Tabelle zu lösen. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Händler. 7.1 Fehlerbehebung anhand der Warnanzeige Angezeigtes Problem Mögliche Ursache Fehlerbehebungsmaßnahme... - Seite 56 Der M2 Überprüfen Sie die Para Byp Differ Bypass-Eingang von Hausinstallation und den Alarmcode: E8 einigen USVs ist Kabeleingang. (PowerWalker VFI getrennt Prüfen Sie, ob der M2-Schalter 10000TCP 3/1 Modell geschlossen ist. unterstützt diese Funktion Sicherstellen, dass die USVs an nicht) der gleichen Eingangsquelle angeschlossen sind.
-
Seite 57: Fehlerbehebung Anhand Der Fehleranzeige
Parallelsystem Konverter-Modus) sind bei parallel verboten. Es gibt verschiedene USVs mit unterschiedlichen Para Nennleistung Differ USV-Systeme im Kapazitäten (Bsp. Ein 10kVA und Alarmcode: EA Parallelsystem ein 20KVA) sind bei parallel verboten. Die HE-Funktion im Die HE-Funktion ist im ECO In Para Parallelsystem ist Parallelsystem verboten. - Seite 58 USV abgekühlt ist, bevor Sie wieder einschalten. Besteht das Problem weiterhin, wenden Sie sich bitte an den Händler oder Service-Center. Bus Überspannung USV interner Fehler Händler kontaktieren. Alarm code:21 Bus Unterspannung USV interner Fehler Händler kontaktieren. Alarm code:22 Bus Ungleichgewicht USV interner Fehler Händler kontaktieren.
-
Seite 59: Fehlerbehebung In Anderen Fällen
Stromversorgung ausschalten. Händler kontaktieren. 7.3 Fehlerbehebung in anderen Fällen Problem Mögliche Ursache Fehlerbehebungsmaßnahme Keine Anzeige, kein Keine Überprüfen Sie die akustisches Alarmsignal, Eingangsspannung Gebäudeverkabelung und das obwohl das System an Eingangskabel. die Stromversorgung Prüfen Sie ob der der angeschlossen ist Eingangstrennschalter geschlossen ist. -
Seite 60: Batteriewartung, Austausch Und Entsorgung
Kundendienst kontaktieren: 1. Modelnummer, Seriennummer 2. Zeitpunkt zu dem das Problem auftrat 3. Angezeigte Information LCD/LED Fenster, Status Summeralarms 4. Stromnetz-Leistungszustand, Belastungsart -kapazität, Umgebungstemperatur, Lüftungsbedingungen 5. Die Daten (Batteriekapazität, Anzahl) des externen Batteriesatzes, falls es sich um eine USV der Modelreihe „S“ handelt 6. -
Seite 61: Wartung
Entsorgung 8.1 Maintenance Diese USV-Serie erfordert nur eine minimale Wartung. Die ■ verwendeten Batterien für Standardmodelle sind versiegelte, wartungsfreie Bleibatterien. Dieses Modell erfordert minimale Instandsetzungsarbeiten. Die einzige Voraussetzung ist, die USV regelmäßig aufzuladen, um die erwartete Lebenserwartung der Batterie zu maximieren. Ist die USV mit dem Stromnetz verbunden, ob ein- oder ausgeschaltet, hält die USV den Ladezustand der Batterien und auch die den Schutz vor Überladung und Tiefenentladung. -
Seite 62: Austausch Und Entsorgung Der Batterien
8.2 Austausch und Entsorgung der Batterien 1) Vor dem Entsorgen von Batterien, entfernen Sie Armbanduhren, Ringe und andere Metallgegenstände. 2) Ist es erforderlich einzelne Kabelverbindungen auszutauschen, kaufen Sie nur Originalteile von autorisierten Händlern oder Service-Einrichtungen, so dass Überhitzung Funkenentladung aufgrund von Kapazitätsproblemen vermieden wird. 3) Batterien dürfen nicht... - Seite 63 Personen sollten die Batterie handhaben. Einfacher Austausch der Batterie (für PowerWalker VFI 10000-20000 TP 3/1 Modell) Öffnen Sie die Frontblende und fordern Sie auf Wunsch einen Servicetechniker an, um die Batterien zu tauschen, Schritte: 1) Entfernen Sie die Frontblende und trennen Sie den Anschluss an der LCD-Display-Platte.
- Seite 64 Abb. 8-2 Einfacher Austausch der Batterie-Schritt 2 3) Entfernen Sie den Akkupack aus dem Schrank. Siehe Abb. 8-3. Abb. 8-3 Einfacher Austausch der Batterie-Schritt 3 4) Tauschen Sie die alte Batterie durch die neue. 5) Schließen Sie die DC-Kabel wieder an. Hinweis: Der Akkupack hat ein Gewicht von 20 kg, seien Sie beim Austausch der Batterie vorsichtig und lassen Sie sie nicht fallen.
-
Seite 65: Kommunikationsport
schalten Sie die M1/M2/N Eingangsschutzschalter in die “OFF” Position (müssen Sie zunächst die N-Schalter Abdeckung öffnen), und dann können Sie sie ersetzen. 9. Kommunikations-Port 9.1 RS232 & USB-Schnittstelle RS232 und USB-Schnittstelle ist für die Monitoring-Software und Firmware-Update. Die RS-232- und USB-Kommunikationsschnittstelle kann nicht gleichzeitig verwendet werden. - Seite 66 verfügt diese Serien über eine AS400 Karte (optionales Zubehör) für AS400 Kommunikationsprotokoll. Bitte kontaktieren Sie Ihren Händler für weitere Informationen. Folgenden finden Anschlussbelegung und Beschreibung des DB-9-Anschlusses bei der AS400-Karte. Pin # Beschreibung Pin # Beschreibung Ausgang USV Ausfall Bypass Ausgang Alarmzusammenfassu Ausgang...
-
Seite 67: Software Installation
10. Software Installation WinPower ist die Überwachungssoftware der USV, mit benutzerfreundlicher Schnittstelle zur Überwachung und Steuerung Ihrer USV. Diese einzigartige Software bietet kompletten Leistungsschutz für Ihr Computer-System bei Stromausfall. Mit der Software können Benutzer jeden USV-Status auf dem gleichen LAN überwachen. Darüber hinaus kann eine USV Sicherheit für mehr als einen Computer auf dem gleichen LAN gleichzeitig liefern, z.B. - Seite 68 Sie können Abschaltung und Hochfahren der USV festlegen und • den USV-Status per PC überwachen. Genaue Informationen dazu finden Sie im E-Benutzerhandbuch • der Software. Schauen Sie von Zeit zu Zeit auf www.powerwalker.com/winpower.html nach, um die neueste Version der Software zu erhalten.
