DEUTSCH
I.
Vorderansicht
Schalten Sie die USV ein: Halten Sie die Taste mindestens 2 Sekunden lang
gedrückt, um die USV einzuschalten.
Schalten Sie die USV aus: Halten Sie diese Taste mindestens 2 Sekunden lang
gedrückt, um die USV auszuschalten. Die USV befindet sich im Standby-
Modus, wenn die Versorgungsspannung normal ist, oder wechselt in den
der
USV-Status
Linienmodus
Batteriebetrieb

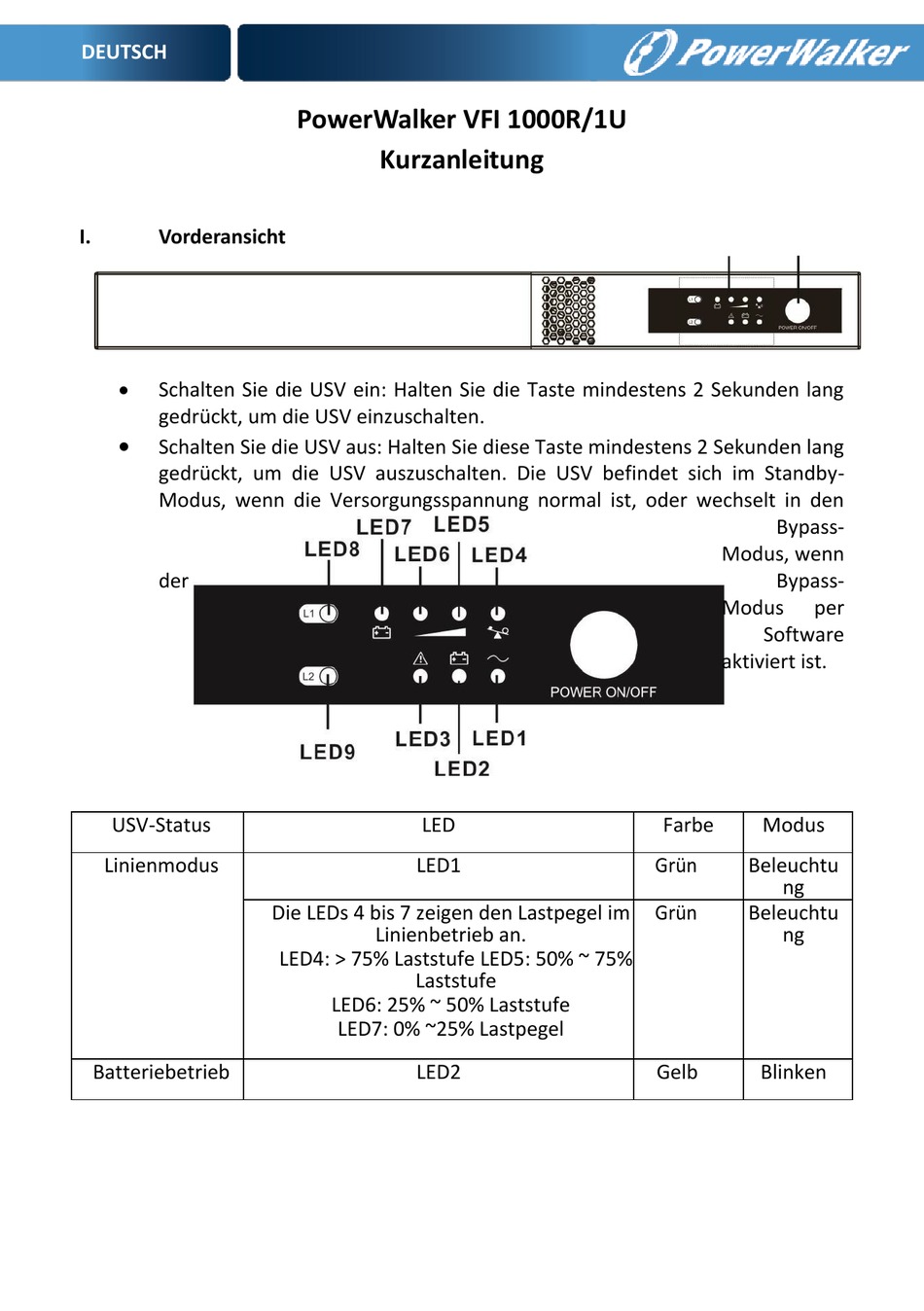

PowerWalker VFI 1000R/1U
Kurzanleitung
LED
LED1
Die LEDs 4 bis 7 zeigen den Lastpegel im
Linienbetrieb an.
LED4: > 75% Laststufe LED5: 50% ~ 75%
Laststufe
LED6: 25% ~ 50% Laststufe
LED7: 0% ~25% Lastpegel
LED2
Bypass-
Modus, wenn
Bypass-
Modus
per
Software
aktiviert ist.
Farbe
Modus
Grün
Beleuchtu
ng
Grün
Beleuchtu
ng
Gelb
Blinken
Werbung
Verwandte Anleitungen für PowerWalker VFI 1000R/1U
Inhaltszusammenfassung für PowerWalker VFI 1000R/1U
- Seite 1 DEUTSCH PowerWalker VFI 1000R/1U Kurzanleitung Vorderansicht Schalten Sie die USV ein: Halten Sie die Taste mindestens 2 Sekunden lang gedrückt, um die USV einzuschalten. Schalten Sie die USV aus: Halten Sie diese Taste mindestens 2 Sekunden lang gedrückt, um die USV auszuschalten. Die USV befindet sich im Standby-...
- Seite 2 DEUTSCH LED4 bis LED7 zeigen den Akku an. Grün Beleuchtu Kapazität im Akkubetrieb. LED4: Batteriespannung > 26V LED5: Batteriespannung > 24,5V LED6: Batteriespannung > 23V LED7: Batteriespannung > 21V Schwache LED7 Grün Blinken Batterie Batteriewechsel LED3 Blinken Fehler LED3 Beleuchtu Ansicht auf der Rückseite AC-Eingang Ausgangsbuchse: Anschluss an unternehmenskritische Lasten.
- Seite 3 DEUTSCH Funktion ROO/RPO deaktivieren/freigeben Kontakt offen: Die USV wird abgeschaltet. Kontakt geschlossen: USV-Start (die USV ist an die Wechselstromversorgung angeschlossen und die Wechselstromversorgung ist verfügbar). Hinweis: Die lokale EIN/AUS-Steuerung durch Drücken der EIN/AUS-Taste überschreibt die Fernbedienungsfunktion. Kontakt offen: Die USV schaltet sich ab und die Fehler-LED (3) leuchtet auf.
- Seite 4 DEUTSCH Spezifikation MODELL VFI 1000 R1U KAPAZITÄT 1000 VA / 800 W EINGABE Geringer 160VAC/140VAC/120VAC/110VAC/110VAC ± 5%. Linientransfer (basierend auf dem Lastprozentsatz) Spannung Low Line Comeback 170VAC/150VAC/130VAC/120VAC/120VAC ± 5%. sbereich (basierend auf dem Lastprozentsatz) Hoher Linientransfer 150 VAC ± 5 % oder 300 VAC ± 5 %. High Line Comeback 140 VAC ±...
