telenot compact 106 Technische Beschreibung

Gefahrenmelderzentrale
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Technische
Beschreibung
Gefahrenmelderzentrale
compact 106

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für telenot compact 106

Inhaltszusammenfassung für telenot compact 106

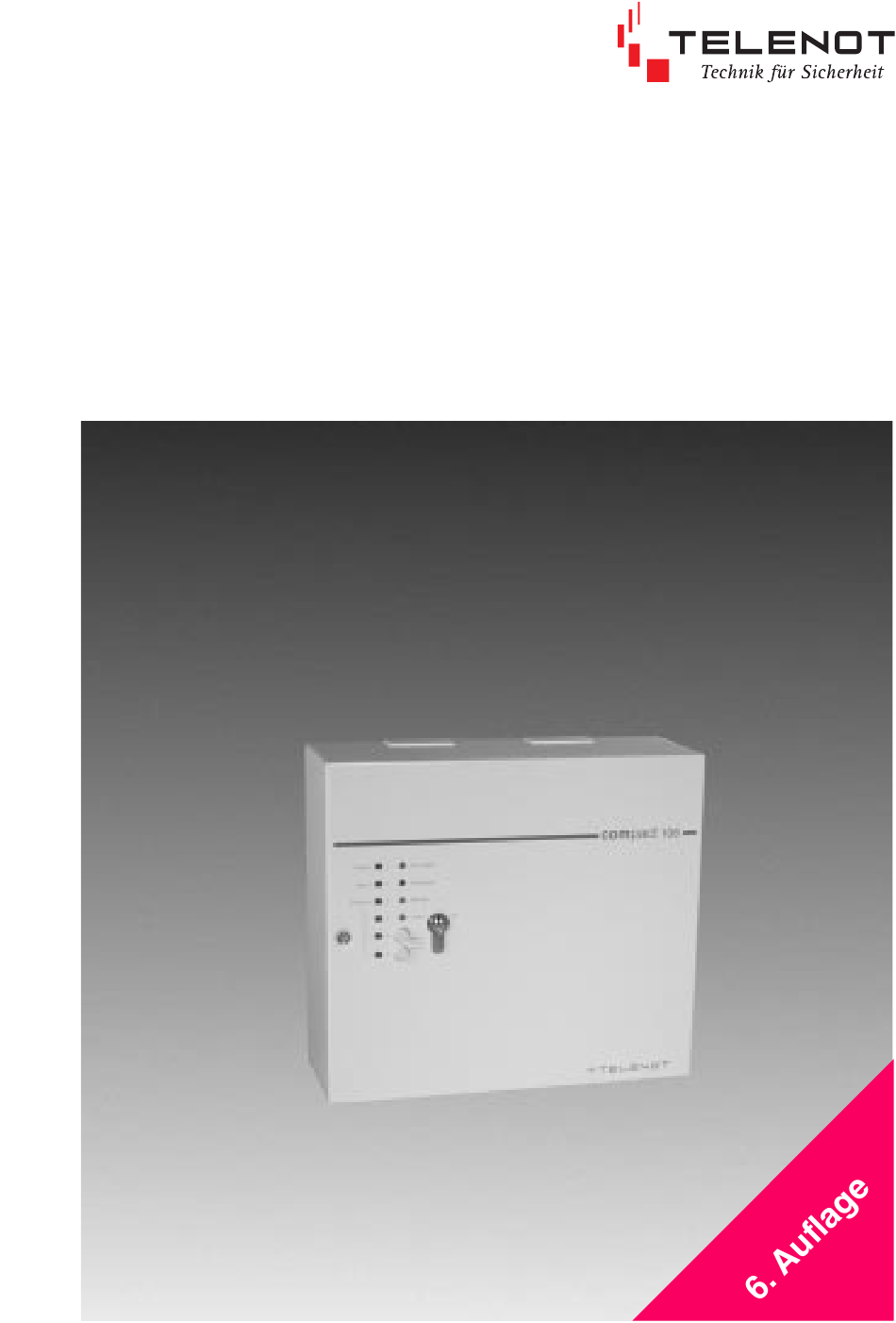

  • Seite 1 Technische Beschreibung Gefahrenmelderzentrale compact 106...

  • Seite 2: Inhaltsverzeichnis

    Installationshinweise ......................... 14 Energieversorgung ........................15 Bezeichnung der Anschlusspunkte, Parametrier- und Einstellelemente ........16 5.6.1 Parametrierung der Zentrale compact 106 mit den Steckbrücken J1 - J13 ......17 Aus- und Eingänge ........................18 Anschlussbeispiele ........................20 5.8.1 Anschluss eines Melders ..................... 20 5.8.2...

  • Seite 3: Was Sie Wissen Sollten

    WAS SIE WISSEN SOLLTEN Das System Die Gefahrenmelderzentrale compact 106 ist für den Einsatz im privaten oder gewerblichen Bereich ohne Versicherungsauflagen und ohne VdS-Anerkennung vorgesehen. Dennoch erfüllt sie alle wichtigen Anforderungen gemäß VdS-Klasse A und besitzt darüber hinausgehende Eigenschaften bezüglich Si- cherheit, Funktionalität und Service.

  • Seite 4: Die Grundsätzliche Funktionsweise

    Seite 4 Die grundsätzliche Funktionsweise Elektrisch versorgt wird das gesamte System durch das integrierte Netzteil der Zentrale. Bei Ausfall der 230 V-Versorgung übernimmt der Notstrom-Akku die Versorgung für 10 bis 20 Stunden je nach Strom- verbrauch der angeschalteten Verbraucher (Melder, Übertragungsgerät usw.). Sobald das gesamte System installiert und die Zentrale mit Strom versorgt ist, sind sowohl die Überfall- Meldergruppe als auch die Brand-Meldergruppe betriebsbereit.

  • Seite 5: Inbetriebnahme

    Seite 5 INBETRIEBNAHME Wie in Kap. 1.1 bereits beschrieben, müssen vor der Inbetriebnahme alle Komponenten des Systems in sinnvoller Weise montiert und über Installationsleitungen mit der Zentrale verbunden werden. Diese Ar- beiten sollten Sie dem Fachmann (Facherrichter) überlassen, zumal dabei auch Arbeiten am 230 V- Lichtnetz anfallen, die nur von einer Elektrofachkraft ausgeführt werden dürfen.

  • Seite 6: Bedienelemente

    Seite 6 Wurde im Scharfzustand ein Alarm ausgelöst, leuchtet die LED erst nach der Unscharfschaltung und es ertönt der Summer. Der Alarm bleibt gespeichert und wird durch die entsprechende LED angezeigt. Zu- sätzliche Meldergruppen-Anzeigen werden jetzt durch das Begehen des überwachten Bereiches nicht mehr gesetzt.

  • Seite 7: Scharfschalten Der Anlage

    Seite 7 Scharfschalten der Anlage Sie wollen die Anlage einschalten (scharf schalten) und das Objekt verlassen. Fall A: Fall B: An der Zugangstür ist keine Schalteinrichtung An der Zugangstür ist außerhalb des Objektes installiert. eine Schalteinrichtung mit Summer installiert. Durch eine kurze Betätigung des Schlüssel- An der Zentrale müssen Sie keine Bedienung vor- schalters an der Zentrale in Stellung “Ein”...

  • Seite 8: Einbruchalarm

    Seite 8 3.3.1 Einbruchalarm Die Anlage ist scharf geschaltet. Während Ihrer Abwesenheit wurde ein Einbruchalarm ausgelöst. Sind an der Zentrale externe Signalgeber (Sirene und Blitzleuchte) angeschlossen, wurden diese bei der Alarmauslösung aktiviert. Bis zu Ihrem Eintreffen können die Signalgeber bereits wieder abgeschaltet sein, so dass Sie den Alarmzustand nicht sofort von außen erkennen.

  • Seite 9: Funktion Der Einbruch-Meldergruppen (Mg3-6)

    Kriterium Rauch oder Hitze, längere Zeit (bis zu 20 Min.) nicht mehr vor- handen ist. 1) compact 106 ist auch in Verbindung mit Rauchmeldern z.B. RM 80 F keine Brandmelde- anlage gemäß VDE 0833/Teil 2, DIN 14675 oder EN54-2.

  • Seite 10: Funktion Der Verschluss-Meldergruppe

    Seite 10 Funktion der Verschluss-Meldergruppe Diese Meldergruppe kann keinen Alarm auslösen, sie dient ausschließlich der Zwangsläufigkeit beim Scharfschalten. Die Riegelkontakte an den Schlössern aller Zugangstüren sind in diese Meldergruppe geschaltet, ist eine Tür noch unverschlossen, wird eine Scharfschaltung verhindert. Alarmierung im Unscharf-Betrieb LED 230 V-Netz (grün) erlischt LED Störung blinkt gelb LED Störung leuchtet stetig gelb...

  • Seite 11: Alarmierung Im Scharf-Betrieb

    Seite 11 3.10 Alarmierung im Scharf-Betrieb LED 230 V-Netz (grün) erlischt LED Störung blinkt gelb LED Störung leuchtet stetig gelb LED Störung leuchtet stetig rot LED Verschluss (rot) LED 1 Überfall (rot) LED 2 Brand (rot) LED 3-6 Einbruch (rot) Summer Intern-Signalgeber (Voralarm), wenn programmiert...

  • Seite 12: Wartung Und Pflege Der Anlage

    4 bis 5 Jahre ersetzt werden. Dies ist wichtig, da eine sichere Alarmierung nur mit einem einwand- freien Akku gegeben ist. Gemäß der Batterieverordnung dürfen Batterien nicht in den Hausmüll gelangen! Die Fa. TELENOT nimmt selbstverständlich die von ihr verkauften Batterien kostenlos zurück und führt diese einer ordnungsgemäßen Entsorgung zu.

  • Seite 13: Für Den Techniker

    Gehäuseabmessungen (BxHxT) (310x275x110) mm Gewicht ohne Akku ca. 5500 g Farbe des pulverbeschichteten Stahlblechgehäuses RAL 9016 verkehrsweiß - dieses Zeichen bestätigt die Konformität des Gerätes mit der EMV-Richtlinie 89/336/EWG, der Niederspannungsrichtlinie 73/23/EWG sowie der R&TTE-Richtlinie 1999/5/EG, wenn ein TELENOT-ÜG eingebaut ist.

  • Seite 14: Mechanischer Aufbau

    Notstromversorgung (Akku 12 V/2 Ah bis 7,2 Ah). In der Gehäusetür ist das Bedienteil eingebaut. An der Innenseite der Tür befinden sich vier Gewindebuchsen zur Montage eines TELENOT-Übertragungs- gerätes. Die Rückwand der Zentrale hat eine Öffnung, die bei einem eingebauten Übertragungsgerät ggf.

  • Seite 15: Energieversorgung

    16 V DC überschreitet. b) Überwachung der Netzspannung sowie der 12 V-Versorgungsspannung und des Akku-Ladestroms. Auf der Elektronikplatine der compact 106 befindet sich rechts oberhalb des Netztrafos eine kleine grüne SMD-Leuchtdiode. Diese dient zur Erzeugung einer Referenzspannung. Die LED leuchtet, wenn über die Sicherung SI2 die interne 12 V-Versorgungsspannung anliegt.

  • Seite 16: Bezeichnung Der Anschlusspunkte, Parametrier- Und Einstellelemente

    Seite 16 Bezeichnung der Anschlusspunkte, Parametrier- und Einstellelemente Kontrolle der Ladespannung Die Ladespannung ist werkseitig auf 13,65 V (bei 20 °C) eingestellt und muss nicht abgeglichen werden. Eine eventuelle Kontrolle der Ladespannung erfolgt an den Flachsteckhülsen, die dazu vom Akku abgezogen wer- den müssen.

  • Seite 17: Parametrierung Der Zentrale Compact 106 Mit Den Steckbrücken J1 - J13

    Seite 17...

  • Seite 18: Aus- Und Eingänge

    Seite 18 Aus- und Eingänge Rechts von den Anschlusspunkten ist jeweils die innere Schaltung der compact 106 angedeutet. Nicht benutzte Meldergruppeneingänge müssen in der Zentrale mit 10 kΩ abgeschlossen werden. Wird keine externe Schalteinrichtung angeschlos- sen, müssen diese Eingänge in der Zentrale mit 30 kΩ...
  • Seite 19 Seite 19 Die ÜG comline 2016M / 3116M / 3216M sind als Einbau- module für TELENOT-Zentralen ausgeführt, d.h. ihre 8 Melde- linieneingänge sind nur über eine Flachbandleitung mit Systemstecker kontaktierbar. Von diesen 8 Meldelinienein- gängen werden nur die ersten 4 von der Zentrale belegt.

  • Seite 20: Anschlussbeispiele

    Seite 20 Anschlussbeispiele 5.8.1 Anschluss eines Melders 5.8.2 Anschluss eines Rauchmelders sollen Melder mit Alarmspeicher angeschlossen werden, so können für diese die Steuersignale unscharf und Melder rücksetzen an den parametrierbaren Ausgängen TA und Relais abgenom- men werden. Abschlusswiderstand 10 kΩ ±1% (am letzten Melder)

  • Seite 21: Anschluss Eines Impulsschaltschlosses In Verbindung Mit Einem Sperrelement

    “NOTAUF” NOTAUF 12 V* * Fremdspannungsquelle für “NOTAUF” Summer +12 V Summer Impulsschaltschloss Riegel- Sperrelement kontakte z.B. TELENOT Art.-Nr. 100090120 z.B. TELENOT Art.-Nr. 100090881 oder 100090121 Der Anschluss eines Blockschlosses mit Auf- und/oder Zuschließsperre ist nicht vorgesehen, kein Spulen-Ausgang vorhanden.

  • Seite 22: Einbau Und Anschluss Eines Übertragungsgerätes (Üg)

    AUSG (nicht benützt) STOE STOE In jedem Fall sind die 4 durch die compact 106 angesteuerten Meldelinien des ÜG als “nicht Ω-über- wacht” zu parametrieren! Bei der Unscharfschaltung nach einem Einbruchalarm wird zunächst eine Unscharfmeldung übertragen. Erst nach der manuellen Rückstellung an der Zentrale wird auch die Alarmrückstellung (Klarmeldung) übertragen.

  • Seite 23: Einbau Und Anschluss Von Zusatzplatinen

    +12 V ext. Verbr. Je nach Parametrierung des Ausgangs TA kann eine Ausgangsfunktion der compact 106 einen Strom- kreis mit Hilfe des Lichtschaltrelais-Moduls zeitbegrenzt einschalten. Beachten Sie dazu die Techn. Be- schreibung des Lichtschaltrelais-Moduls! Wird die Zeitbegrenzung (Timerfunktion) des Moduls nicht be- nötigt, sondern nur die hohe Stromschaltfähigkeit, kann in entsprechender Weise auch das “Universal...
  • Seite 24 Anschlussbeispiel für Schaltmodul comlock 1030 comlock Leseeinheit z.B. Tip-Key Schaltmodul Leser Sperrelement comlock 1030 DATA oder Zentralen-Platine Impulstüröffner LED gn LED grün compact 106 LED rt LED rot Summer +12 V Summer ST12 ST17 +12 V 10 kΩ Summer unscharf Überfall...

  • Seite 25: Störungsmeldungen Und Fehlersuche

    Seite 25 STÖRUNGSMELDUNGEN UND FEHLERSUCHE Störungsmeldungen Störungszustände werden an der Zentrale durch Leuchtdiodenanzeigen (LED) und durch ein Summersignal (wenn parametriert) angezeigt. Anzeige Fehlerzustand Fehlerbeseitigung gelbe LED "Störung" blinkt und Ausfall der 230 V- Vorhandensein der 230 V- grüne LED "Netz" ist erloschen Netzversorgung Netzspannung kontrollieren gelbe LED "Störung"...

  • Seite 26: Begriffserklärungen

    Seite 26 BEGRIFFSERKLÄRUNGEN Außenhautsicherung Melder, die bereits den Versuch des Eindringens in ein überwachtes Objekt erkennen und weitermelden (z.B. Glasbruchmelder, Fenster- kontakte). Die Meldergruppen zur Außenhautsicherung können auch bei Anwesenheit scharf geschaltet werden. Einschaltverzögerung Ist die Schalteinrichtung nicht außerhalb des Überwachungsbereichs montiert, sondern so angebracht, dass nach dem Schaltvorgang noch Melderbereiche durchschritten werden müssen, muss an der Zentrale eine Einschaltverzögerung (bis max.
  • Seite 27 Zentrale. Die Schalteinrichtung kann als Schaltschloss, Schlüssel- schalter, Tastcodeeinrichtung oder als elektronischer Identifizier-Chip (z.B. in Form eines Schlüsselanhängers) ausgeführt sein. Auch im Bedienfeld der Zentrale compact 106 ist eine Schalteinrichtung in Form eines Schlüsselschalters eingebaut. Scharf-/Unscharfschaltung Ist die Zentrale scharf geschaltet, führt die Auslösung einer Einbruch- Meldergruppe (z.B.
  • Seite 28 Seite 28 Transistorausgang Elektrischer Signalausgang (z.B. der Zentrale) der durch einen Tran- sistor als elektronisches Schaltelement realisiert ist. Übertragungsgerät In der Zentrale eingebaute elektronische Baugruppe. Diese stellt bei (ÜG oder AWAG) einem (Haupt)-Alarm selbstständig eine Telefonverbindung zu einer hilfeleistenden Stelle her und übermittelt automatisch die Alarmmel- dung mit Adresse bzw.

  • Seite 29: Konformitätserklärung

    Seite 29 KONFORMITÄTSERKLÄRUNG Benötigen Sie eine EG-Konformitätserklärung für compact 106 können Sie diese unter info@telenot.de anfordern. Alle technischen Angaben in dieser Beschreibung wurden mit größter Sorgfalt erarbeitet. Trotz- dem sind Fehler nicht ganz auszuschließen. Deshalb möchten wir darauf hinweisen, dass weder eine juristische Verantwortung noch irgendeine Haftung für Folgen, die auf fehlerhafte Angaben...
  • Seite 30 Seite 30 Für Ihre Notizen...
  • Seite 31 Seite 31 Für Ihre Notizen...

  • Seite 32: Technische Änderungen Vorbehalten

    Technische Änderungen vorbehalten...
