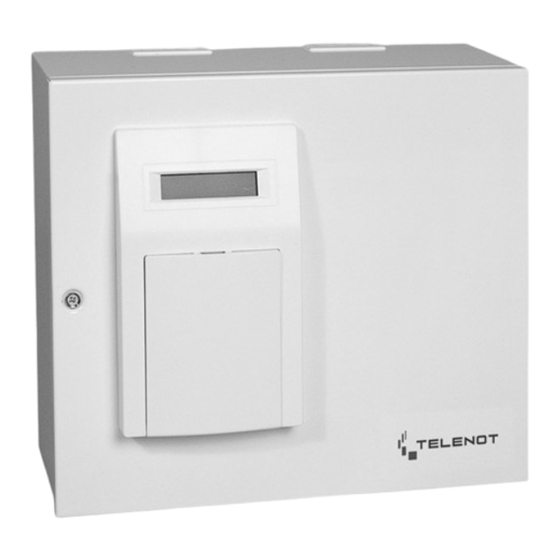

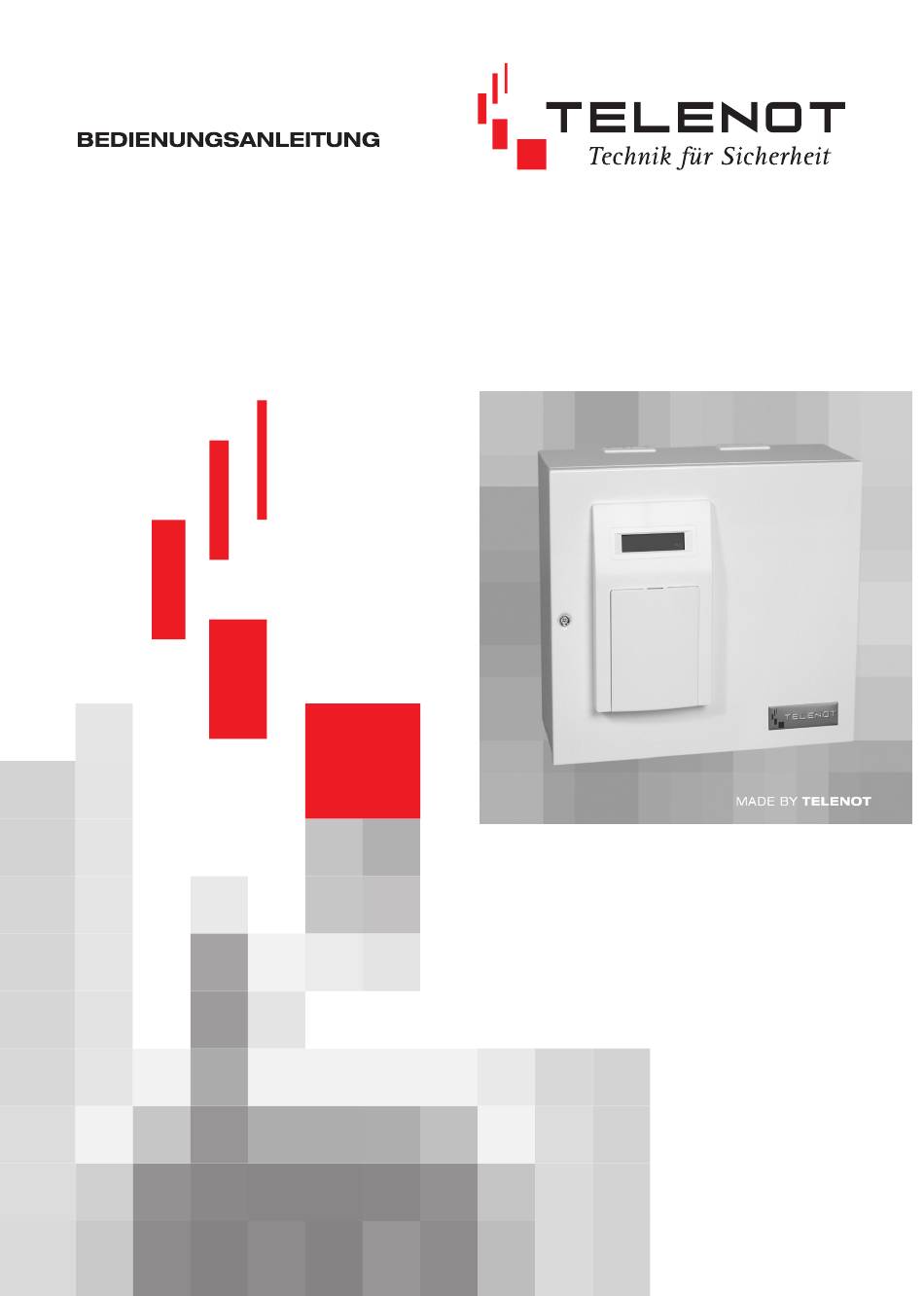

- Seite 1 Einbruchmelderzentrale compact 80 1. Auflage...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ............................3 Begriffe und .............................4 Abkürzungen ............................4 Struktur einer Einbruchmeldeanlage ....................6 Komponenten ................................6 Melder und Alarmierungstypen ..........................7 Betriebszustände .............................8 Unscharf ...................................8 Extern scharf...................................8 Intern scharf ...................................9 Alarmzustand und Rücksetzung ..........................9 Bedienteil BT 400 ...........................10 Menüstruktur BT 400 ............................... 11 Bedienung der Anlage .............................. -
Seite 3: Allgemeines
Allgemeines Über diese Funktionen hinaus bietet Ihnen die Die Einbruchmelderzentrale compact 80 schützt Sie compact 80 zusätzliche Sicherheit für Leben und und Ihr Eigentum auf folgende Arten: Gesundheit und bewahrt Sie vor ideellen und mate- riellen Verluste. Sind Sie nicht anwesend, wird bei einem ... -
Seite 4: Begriffe Und
Begriffe und Externalarm Alarmierung mittels extern montierter Signalgeber Abkürzungen (Sirene und Blitzlampe) und/oder durch Fernalarmie- rung zu einer beauftragten Stelle. Alarm Falschalarm Signalisieren eines in der Einbruchmeldeanlage ein- Alarm dem keine Gefahr zu Grunde liegt. Falschalar- getretenen Zustands, der die Einleitung gefahrenab- me können ausgelöst werden durch versehentlich wehrender Maßnahmen erforderlich macht. - Seite 5 LED-(Anzeigen) Spätheimkehrerschaltung Licht Emittierende Dioden (Leuchtdioden) sind sehr Befindet sich die Anlage im intern scharfen Zustand, zuverlässige und im Gegensatz zu Glühlampen sehr wird sie beim Zuschließen des Blockschlosses nicht langlebige und energiesparende elektronische Bau- scharf geschaltet. Beim Wiederaufschließen jedoch teile.
-
Seite 6: Struktur Einer Einbruchmeldeanlage
Zustandsmeldungen zu einer beauftragten Stelle, z.B. Melder informiert (z.B. “Fenster ist geöffnet” oder “Tür ist geöffnet”). einer Service-Leitstelle oder Handy. Externe Signalgeber Sirene Blitzlampe Bewegungs- melder Intern- Signalgeber Überfall- melder Fensterkontakt(e) Bedienteil Glas- bruchmelder ÜE compact 80 Netzteil mit Türkontakt(e) Notstrom-Akku Schalt- einrichtung... -
Seite 7: Melder Und Alarmierungstypen
Melder und Alarmierungstypen Damit die EMZ compact 80 unterschiedliche Gefah- rensituationen erkennen und melden kann, müssen entsprechend ausgeführte Melder in der Anlage ins- talliert sein, die über die Meldergruppen unterschied- lichen Alarmierungstypen zugeordnet werden. Reaktion der Anlage Alarmie- angeschlossene Melder... -
Seite 8: Betriebszustände
Betriebszustände Extern scharf Wird das überwachte Objekt verlassen und es Unscharf befindet sich keine Person mehr darin, alle Melder sind in Ruhe und es liegt keine Störung vor, kann die Im unscharfen Zustand der Anlage sind nicht alle Scharfschaltung durchgeführt werden. Funktionen der Zentrale abgeschaltet. -
Seite 9: Intern Scharf
Intern scharf Schleusenfunktion Für die Realisierung der Schleusenfunktion ist eine Einschalt- und eine Alarmverzögerung notwendig. Soll die Anlage bei Anwesenheit scharf geschaltet Der Meldepunkt in der Schleuse muss mit Einbruch werden, erfolgt dies am Bedienteil. (Schleuse) parametriert werden. Ist die Anlage intern scharf geschaltet, sind bestimm- te Meldepunkte abgeschaltet (gesperrt) um Räume im Objekt begehen zu können. -
Seite 10: Bedienteil Bt 400
Bedienteil BT 400 Das Bedienteil BT 400 dient zur Anzeige von Betriebs- zuständen, Alarmen oder Störungszuständen und zur Scharf-/Unscharfschaltung, Alarm-Rücksetzung und Eingabe weiterer Steuerbefehle durch den Betreiber. Das Bedienteil besitzt dazu eine 2-zeilige beleuchtete LCD-Anzeige und 8 Anzeige-LED als Sammel- und Kontrollanzeigen sowie eine Folientastatur und einen eingebauten Summer. -
Seite 11: Menüstruktur Bt 400
Abschaltung ausgelöster, nicht in Ruhe befindlicher Melder für einen Schärfungsvorgang BT-Code ändern ? Bedienteil-Code kann geändert werden Versionen ? Softwareversion compact 80, Bedienteil Ereignissp. ? Auslesen des Ereignisspeichers (bis zu 1365 Ereignisse) BT-Code sperren ? Bedienteil-Code sperren bzw. freigeben CL-Code sperren ? comlock Code sperren bzw. -
Seite 12: Bedienung Der Anlage
Bedienung der Anlage 5.3.1 Meldungsspeichers Der Meldungsspeicher zeigt anstehende Alarme, Störungen, offene Türen, Fenster etc. an. Grundstellung Di 21.01.03 15:25 Abhängig von der Parametrierung kann sich der Bedienungsablauf und die Textdarstellung unterscheiden. Code eingeben und bestätigen Bedienfreigabe Code: ###### Bei Parametrierung “ohne Code” erfolgt sofort die Anzeige des Bereichsstatus. -
Seite 13: 5.3.2 Rücksetzen Alarme / Störung
5.3.2 Rücksetzen Alarme / Störung Beim Auftreten eines Alarms oder einer Störung piept im unscharf / intern scharf geschalteten Zustand der Summer alle 2 s. Der Summer kann entweder durch Codeein- gabe bzw. bei Parametrierung “ohne Code” mit jeder beliebigen Taste zurückgesetzt werden. -
Seite 14: 5.3.3 Menüauswahl
5.3.3 Menüauswahl Grundstellung Di 21.01.03 15:25 Code eingeben und bestätigen Bei Parametrierung “ohne Code” erfolgt sofort die Anzeige des Bereichsstatus. Bedienfreigabe Code: ###### Bereichsstatus Alarmanlage unscharf (Mit jeder weiteren Betätigung der Taste Menü wechselt die Anzeige zwischen Meldungsspeicher Menu und Menüauswahl.) Menü... - Seite 15 Neuer Code:_ _ _ _ _ _ Nochmals neuer automatisch zurück zum Menü Code:_ _ _ _ _ _ Codeänderung durchgeführt Menü Versionen Anzeige der Softwareversionen Versionen ? von compact 80 und BT 400 mit Taste auswählbar mit Taste zurück...
- Seite 16 Ab dem Menü “Ereignisspeicher” beginnt die Zuständigkeitsebene „mit Code“ Menü Ereignisspeicher Auslesen des Ereignisspeichers 0000 05h25 06.08 Ereignissp. ? unscharf Ber.1 mit der Taste weitere Informationen auf der comlock-Leser 1 nächsten Anzeigeseite 0001 05h20 06.08 Alarm Meldergruppe 03 Bereich1 AT03: Glasbruch MA MG03 0002 22h43 05.08 ext.scharf Ber.1...
- Seite 17 Menü comlock Code sperren < > Berechtigung 1 CL-Code sperren? Auswahl mit Taste nicht gesperrt Berechtigung 1 gesperrt nächster CL-Code, wenn vorhanden Berechtigung 2 mit Taste zurück nicht gesperrt Menü comlock- Schlüsselidentifikation Der Betreiber kann in diesem Menü den comlock- CL-Ident.
-
Seite 18: Intern Scharf- Und Unscharfschaltung
Intern Scharf- und Unscharfschaltung In der Regel wird am Bedienteil nur die Intern-Scharf-/Unscharf-Schaltung durchgeführt. Intern-Scharfschaltung ohne Code Int. schärfen Alarmanlage ok ! Int.Scharf Intern-Scharfschaltung mit Code Ziffern-Eingabe Int. schärfen Alarmanlage Int. schärfen ok ! Int.Scharf Code: (max. 6 Ziffern) wird nur benötigt, wenn Code weniger als 6 Ziffern hat Unscharf-Schaltung ohne Code Unscharfschalten... -
Seite 19: Summer
Summer Im Bedienteil und an der Schalteinrichtung ist ein Summer eingebaut. Die unterschiedlichen Pieptöne sind in der nachfolgenden Tabelle zusammengefasst: Summer Scharfschaltquittierung: piep extern scharf intern scharf Schaltein- richtung Schärfungsverhinderung ungültiger Scharfschaltversuch piep 0,25 s Ton / Es liegt eine Störung vor oder ein Melder befindet sich 0,25 s Pause nicht in Ruhe (z.B. -
Seite 20: Schalteinrichtungen Zur Extern-Scharfschaltung
Schalteinrichtungen zur Extern-Scharfschaltung Für die Extern-Scharfschaltung können je nach Anwendung und örtlichen Gegebenheiten unterschiedliche Schalteinrichtungen installiert sein. Entsprechend sind auch unterschiedliche Funktionsabläufe gegeben. Die Handhabung und die unterschiedlichen Schalteinrichtungen sind in den nachfolgenden Kapiteln dargestellt. Grundsätzlich gilt für die Scharfschaltung: mechanisches Türschloss schließen ... -
Seite 21: Comlock Hf-Transponder
comlock HF-Transponder Scharfschalten Scharfschaltvorgang: piep HF-Transponder am Lesekopf der Leseeinheit bis gelb zum Doppelpiep des Summers anlegen (ca. 3 s). --> LANGE BETäTIGUNG piep Scharfschaltbestätigung: Eine erfolgreiche Schärfung wird mit einem 3 s gelb langen Piepton bestätigt. oder piep Schärfungsverhinderung: gelb Wird die Schärfung verhindert, piept der Summer intermittierend (0,25 s / 0,25 s). -
Seite 22: Comlock Tastaturleser
comlock Tastaturleser Scharfschalten Scharfschaltvorgang: Geben Sie Ihren Berechtigungscode ein. z.B. 1234 Drücken Sie ca. 3 s die Raute-Taste (#) bis piep zum Doppelpiepton des Summers. gelb Einen falschen Berechtigungscode können Sie mit der Stern-Taste (*) löschen. piep Scharfschaltbestätigung: Eine erfolgreiche Schärfung wird mit gelb einem 3 s langen Piepton bestätigt. -
Seite 23: Comlock Tastaturleser (Berechtigungscode)
comlock Tastaturleser (Berechtigungscode) Falscheingabe des Berechtigungscodes 1 2 3 1 Bei Falscheingabe des Berechtigungscodes leuchtet die LED für 1 s gelb. gelb Nach 5 Versuchen mit einem falschen Berech- tigungscode wird die Codeeingabe für 15 min gesperrt, während dieser Zeit leuchtet die LED dauernd gelb. -
Seite 24: Blockschloss
Blockschloss Scharfschalten Scharfschaltvorgang: Blockschloss in Zugangstür zuschließen Lässt sich das Blockschloss nicht schließen, ist die Zwangsläufigkeit nicht gegeben, z.B. Fenster offen. Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit einem 3 s langen Piepton bestätigt. oder piep Schärfungsverhinderung: Wird die Schärfung verhindert, piept der Summer intermittierend (0,25 s / 0,25 s). -
Seite 25: Riegelschaltschloss
Riegelschaltschloss Scharfschalten Scharfschaltvorgang: Riegelschaltschloss in Zugangstür zuschließen Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit einem 3 s langen Piepton bestätigt. oder piep Schärfungsverhinderung: Wird die Schärfung verhindert, piept der Summer intermittierend (0,25 s / 0,25 s). Unscharfschalten Unscharfschaltvorgang: Riegelschaltschloss aufschließen Anlage ist unscharf still oder... -
Seite 26: Schlüsselschalter (Schaltschloss)
Schlüsselschalter (Schaltschloss) Scharfschalten Scharfschaltvorgang: durch Rechtsdrehung des Schlüsselschalters (danach Schlüssel abziehen) Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit einem 3 s langen Piepton bestätigt. oder piep Schärfungsverhinderung: Wird die Schärfung verhindert, piept der Summer intermittierend (0,25 s / 0,25 s). Unscharfschalten Unscharfschaltvorgang: durch Linksdrehung des Schlüsselschalters... -
Seite 27: Schalteinrichtung In Schleuse, Bedienungsweg
Schalteinrichtung in Schleuse, Bedienungsweg Schleuse Zugangsbereich zum überwachten Bereich Im Schleusenbereich dürfen sich keine zu sichernden Objekte befinden. Im Schleusenbereich ist die Schalteinrichtung installiert. Alle in diesem Bereich installierten Melder besitzen eine Einschaltverzögerung. Während dieser Zeit kann die Extern-Scharfschaltung erfolgen und der Schleusenbereich verlassen werden ohne einen Alarm auszulösen. -
Seite 28: Verhalten Im Alarmfall
Verhalten im Alarmfall nicht selbst ausgelöster Alarm: selbst ausgelöster Alarm: Bei Abwesenheit (Anlage ist extern scharf) oder Bei Abwesenheit (Anlage ist extern scharf) Bei Anwesenheit (Anlage ist intern scharf) (Nur möglich, wenn die Installation keine Ruhe bewahren. Zwangsläufigkeit erfüllt, nicht VdS-gemäß.) Das Eintreffen der beauftragten Stelle ... -
Seite 29: Anlage Lässt Sich Nicht Scharf Schalten, Was Tun
Anlage lässt sich nicht scharf schalten, was tun? (Schärfungsverhinderung) Beim Versuch des Scharfschaltens ertönt das pulsierende Summersignal (0,25 s / 0,25 s). piep 2-zeilige LCD-Anzeige Beachten Sie die Anzeigen am Bedienteil! LED “Betrieb” muss immer grün leuchten Ausnahme mit Bedienteil wurde extern scharf geschalten Menu Reset <... -
Seite 30: Wartung Und Pflege Der Anlage
Das Ansprechen eines Melders ist an dessen Leuchtdiode erkennbar (siehe Kap. 5.3.3). Mindestens einmal jährlich sind gemäß DIN VDE 0833-1 Wartungen der Anlage und Anlagenteile durchzuführen. Konformitätserklärung Benötigen Sie eine EG-Konformitätserklärung für die EMZ compact 80 können Sie diese unter info@telenot.de anfordern. - Seite 32 Technische Änderungen vorbehalten...
