Seite 24

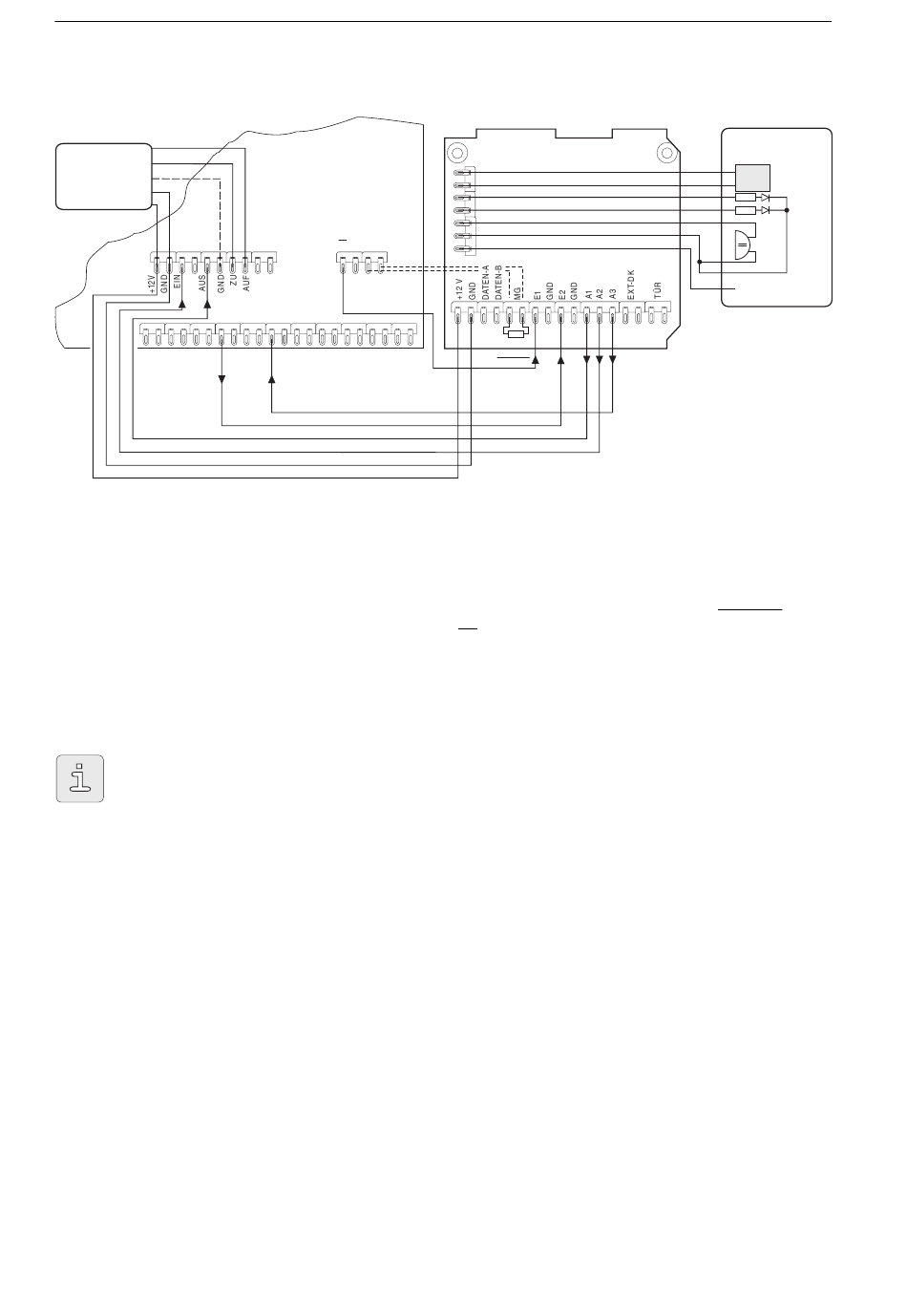

Anschlussbeispiel für Schaltmodul comlock 1030
Sperrelement
oder
Impulstüröffner
ST12
Summer
Die comlock Leseeinheit dient als Schalteinrichtung zur Scharf-Unscharfschaltung der Gefahrenmelder-
zentrale. Gegebenenfalls kann auch ein Überfallalarm über den Leser ausgelöst werden. Die Befehle
werden als serielles Telegramm zum Schaltmodul übertragen.
Das Schaltmodul comlock 1030 setzt dieses Telegramm in die entsprechenden Steuersignale für die
Scharf-/Unscharfschalteingänge der Zentrale um. Ein Überfallalarm über MG1 ist möglich.
Zusätzlich besitzt die Leseeinheit eine zweifarbige Anzeige-LED und einen Summer zur Rückmeldung
beim Bedienungsvorgang. Dazu werden von der Zentrale die Steuersignale Summer und unscharf zum
comlock 1030 geschaltet (siehe Skizze). Der Ausgang TA muss dazu mit "J7" auf unscharf parametriert
werden.
Es können mehrere Tip-Key Leser an das Schaltmodul comlock 1030 angeschlossen werden. (Weitere
wichtige Informationen siehe Technische Beschreibung für Schaltmodul comlock 1030 sowie der einge-
setzten comlock Leseeinheit.)
Im Schaltmodul comlock 1030 sind jeweils 30 kΩ Abschlusswiderstände für die Unscharf-/
Scharf-Adern sowie 10 kΩ für die Überfallader einzulegen.
*) Diese Verbindung wird nur benötigt, wenn nach der Unscharfschaltung ein eventuell anstehender
Alarm zusätzlich zum Summersignal auch mit der roten LED an der comlock Leseeinheit angezeigt
werden soll. Der 10 kΩ-Widerstand muss immer angeschlossen werden.
Technische Daten
Schaltmodul comlock 1030
Stromaufnahme in Ruhe
Für die Gesamtstromaufnahme ist die Stromaufnahme
der verwendeten Leseeinheit und des Türöffners zu beachten!
Ruhestrom der Leseeinheiten
Tip-Key Leser
Tastatur-Leser
HF-Leser
Zentralen-Platine
compact 106
TA
ST17
*)
MG1
Schaltmodul
comlock 1030
DATA
GND
LED gn
LED rt
Summer
GND
+12 V
10 kΩ
unscharf
Überfall
Summer
AUS
EIN
ca. 2,5 mA
keine Ruhestromaufnahme
keine Ruhestromaufnahme
ca. 10 mA
comlock Leseeinheit
z.B. Tip-Key
Leser
ws
br
gn
LED grün
rs
LED rot
gr
Summer
ge
bl
rt
+12 V
