7. Abgleich der 10:1-Meßleitungen
Im folgenden werden der Gleichspannungs- und Wechselspan-
nungs-Abgleich für Meßleitungen mit einem Teilungsfaktor 10:1.
Die im Lieferumfang des MultiScope enthaltenen Meßleitungen
müssen nicht abgeglichen werden.
i Um die Benutzerspezifikationen vollständig zu erfüllen, soll-
ten Sie eine Meßeitung nur an dem Eingang benutzen, an
dem der Abgleich durchgeführt wurde.
i Im Modus OSZILLOSKOP Einstellung ZWEIKANAL-OS-
ZILLOSKOP können die Meßleitungen an beiden Eingän-
gen (A und B) gleichzeitig abgeglichen werden.
Abgleichverfahren der Meßleitungen
Schritt- Taste Beschreibung
Nummer drücken Anzeige
1 Stellen Sie sicher, daß die abzuglei-
chende Meßleitung eine 10:1-Messlei-
tung ist. Stellen Sie im Menü MESS-
LEITUNGSAUSWAHL für Meßleitung
A oder B MESSLEITUNG 10:1 ein
(siehe Kapitel 4.2.4 und 4.25 Meßlei-
tung Eingang A / B).
2 Drücken Sie diese Taste um das MENÜ
anzuzeigen.
3 Drücken Sie die Pfeiltasten, um GERÄTE-
EINSTELLUNG anzuwählen.
SELECT
4 Drücken Sie diese Taste um das Menü
GERÄTE-EINSTELLUNG anzuzeigen.
F5
5 Drücken Sie die Pfeiltasten um MESS-
LEITUNG A oder B anzuwählen
SELECT
6 Drücken Sie diese Taste um das Menü
MESSLEITUNG A oder B anzuzeigen.
F5
Stellen Sie sicher, daß MESSLEITUNG
10:1 eingestellt ist. Wenn nicht, stellen
Sie dies ein.
7 Drücken Sie die Pfeiltasten um MESS-
LEITUNG ABGLEICH anzuwählen.
SELECT
8 Drücken Sie diese Taste um MESS-LEI-
TUNG ABGLEICH auszuführen.
F5
9 Stellen Sie die Anschlüsse her, wie am
MultiScope angezeigt (siehe Bild 17)
10 Führen Sie die am MultiScope angezeigte
Justierung durch.
20
INPUT A
ST7940

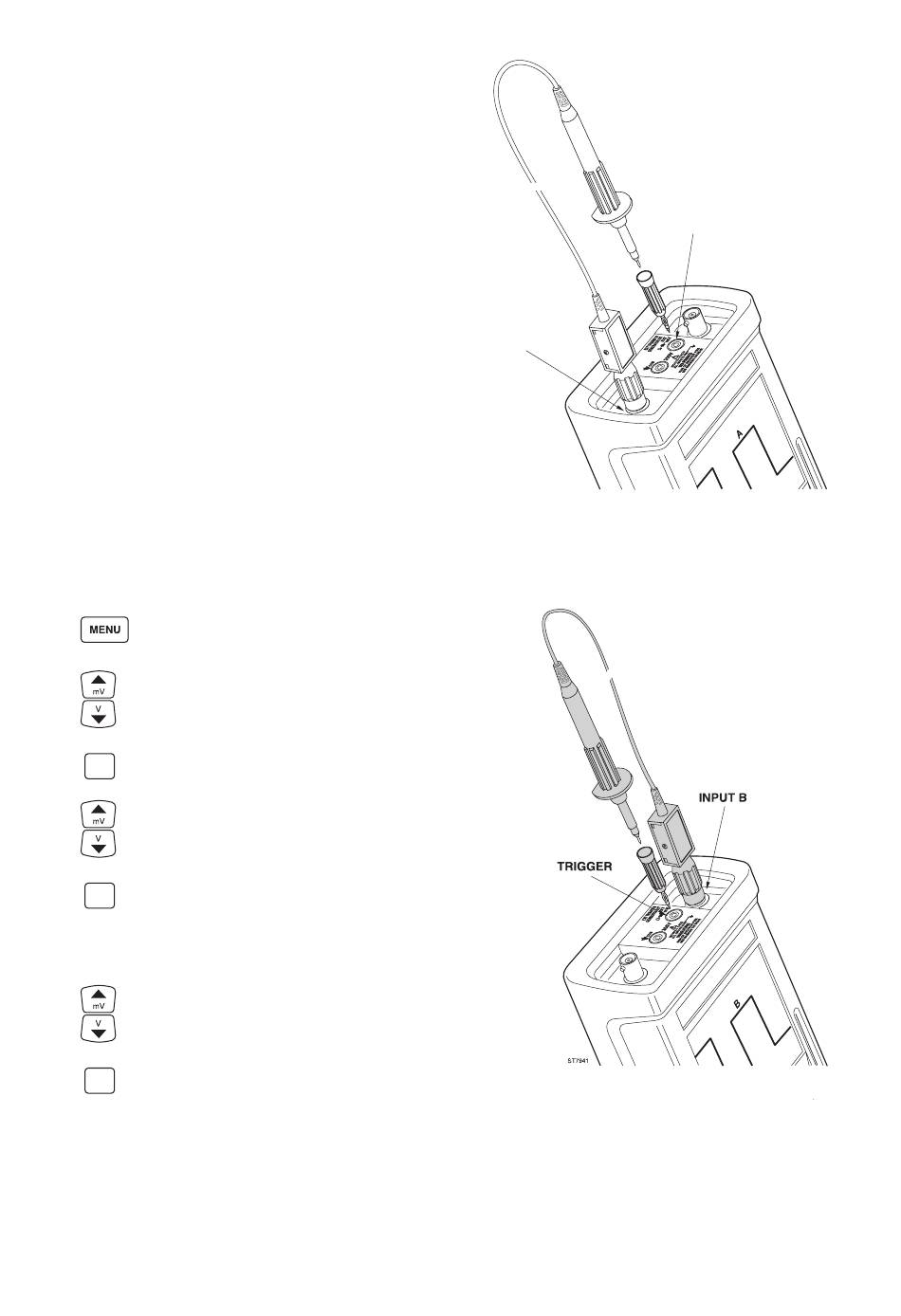

Bild 17a, Anordnung zum Abgleich der Meßleitung A
Bild 17b, Anordnung zum Abgleich der Meßleitung B
TRIGGER
