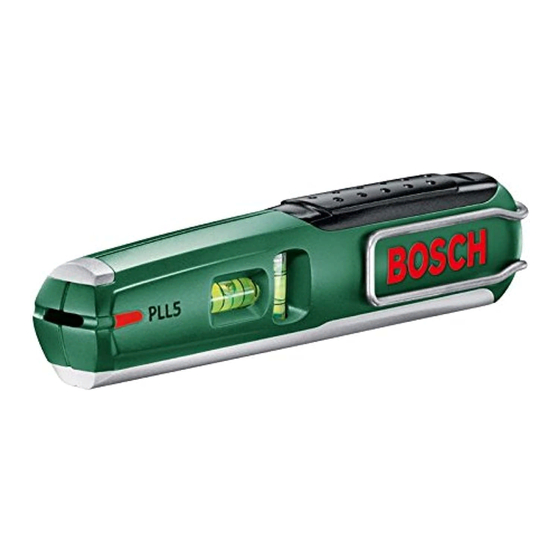

Bosch PLL 5 Originalbetriebsanleitung

Bosch PLL 5 Originalbetriebsanleitung

Bestimmt zum ermitteln und anzeigen von exakt waagerechten und senkrechten linien
Vorschau ausblenden Andere Handbücher für PLL 5:

Werbung

OBJ_BUCH-311-008.book Page 1 Wednesday, April 27, 2016 9:56 AM
WEU
Robert Bosch GmbH
Power Tools Division
70764 Leinfelden-Echterdingen
GERMANY
www.bosch-pt.com
1 609 92A 2TP (2016.04) T / 121
WEU
PLL 5
de Originalbetriebsanleitung
no Original driftsinstruks
en Original instructions
fi
fr
Notice originale
el Πρωτότυπο οδηγιών χρήσης
es Manual original
tr
pt Manual original
ar
it
Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
Alkuperäiset ohjeet
Orijinal işletme talimatı

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch PLL 5

  • Seite 1 OBJ_BUCH-311-008.book Page 1 Wednesday, April 27, 2016 9:56 AM Robert Bosch GmbH Power Tools Division PLL 5 70764 Leinfelden-Echterdingen GERMANY www.bosch-pt.com 1 609 92A 2TP (2016.04) T / 121 de Originalbetriebsanleitung no Original driftsinstruks en Original instructions Alkuperäiset ohjeet Notice originale el Πρωτότυπο...
  • Seite 2 Türkçe......Sayfa 103 ......1 609 92A 2TP | (27.4.16) Bosch Power Tools...
  • Seite 3 OBJ_BUCH-311-008.book Page 3 Wednesday, April 27, 2016 9:57 AM PLL 5 Bosch Power Tools 1 609 92A 2TP | (27.4.16)
  • Seite 4 OBJ_BUCH-311-008.book Page 4 Wednesday, April 27, 2016 9:57 AM 1 609 92A 2TP | (27.4.16) Bosch Power Tools...
  • Seite 5 OBJ_BUCH-311-008.book Page 5 Wednesday, April 27, 2016 9:57 AM Bosch Power Tools 1 609 92A 2TP | (27.4.16)
  • Seite 6 OBJ_BUCH-311-008.book Page 6 Wednesday, April 27, 2016 9:57 AM 1 609 92A 2TP | (27.4.16) Bosch Power Tools...
  • Seite 7 OBJ_BUCH-311-008.book Page 7 Wednesday, April 27, 2016 9:57 AM Bosch Power Tools 1 609 92A 2TP | (27.4.16)
  • Seite 8: Sicherheitshinweise

     Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.  Nehmen Sie keine Änderungen an der Lasereinrichtung vor. 1 609 92A 2TP | (27.4.16) Bosch Power Tools...
  • Seite 9: Produkt- Und Leistungsbeschreibung

    Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzorten geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Wandhalterung 2 Pin Bosch Power Tools 1 609 92A 2TP | (27.4.16)
  • Seite 10: Technische Daten

    9 Arretierung des Batteriefachdeckels 10 Batteriefachdeckel 11 Auflagepunkte 12 Laser-Warnschild 13 Magnete 14 Seriennummer 15 Ein-/Ausschalter Technische Daten Linienlaser PLL 5 Sachnummer 3 603 K15 000 Arbeitsbereich bis ca.* Nivelliergenauigkeit** ±1 mm/m Betriebstemperatur +5 °C...+40 °C Lagertemperatur –20 °C...+70 °C Relative Luftfeuchte max.
  • Seite 11: Montage

    Durch Beschädigungen des Messwerkzeugs kann die Genauigkeit be- einträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinien bzw. Lotstrahlen zur Kontrolle mit einer bekann- ten waagrechten oder senkrechten Referenzlinie bzw. mit geprüften Lotpunkten. Bosch Power Tools 1 609 92A 2TP | (27.4.16)
  • Seite 12 Fläche. Die Aluminium-Auflagefläche 7 des Messwerk- zeugs muss nach unten zeigen. Richten Sie das Messwerkzeug mithilfe der Libelle 6 waagerecht aus. Entlang der waagerechten Laserlinie kön- nen Sie zum Beispiel Bilderrahmen oder Fliesen ausrichten. 1 609 92A 2TP | (27.4.16) Bosch Power Tools...
  • Seite 13 Aussparung auf der Rückseite auf eine Schraube, die leicht aus der Wand heraussteht. – Befestigung mit Klebeband (siehe Bild H): Sie können die Wandhal- terung wie im Bild dargestellt auch mit herkömmlichem Klebeband (nicht im Lieferumfang) befestigen. Bosch Power Tools 1 609 92A 2TP | (27.4.16)
  • Seite 14: Wartung Und Service

    Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.bosch-do-it.de, das Internetportal für Heimwerker und Garten- freunde.
  • Seite 15 Deutsch | 15 Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com...
  • Seite 16: Safety Notes

    WHEN GIVING IT TO A THIRD PARTY.  Caution – The use of other operating or adjusting equipment or the application of other processing methods than those mentioned here can lead to dangerous radiation exposure. 1 609 92A 2TP | (27.4.16) Bosch Power Tools...
