Beko HCA92844BH Anleitung Seite 180

3 Prietaiso montavimas
3.2.2 Pasiruošimas garų rinktuvą
tvirtinti ant sienos
Toliau pateikta informacija, kurios reikia garų
rinktuvo montavimo vietai paruošti.

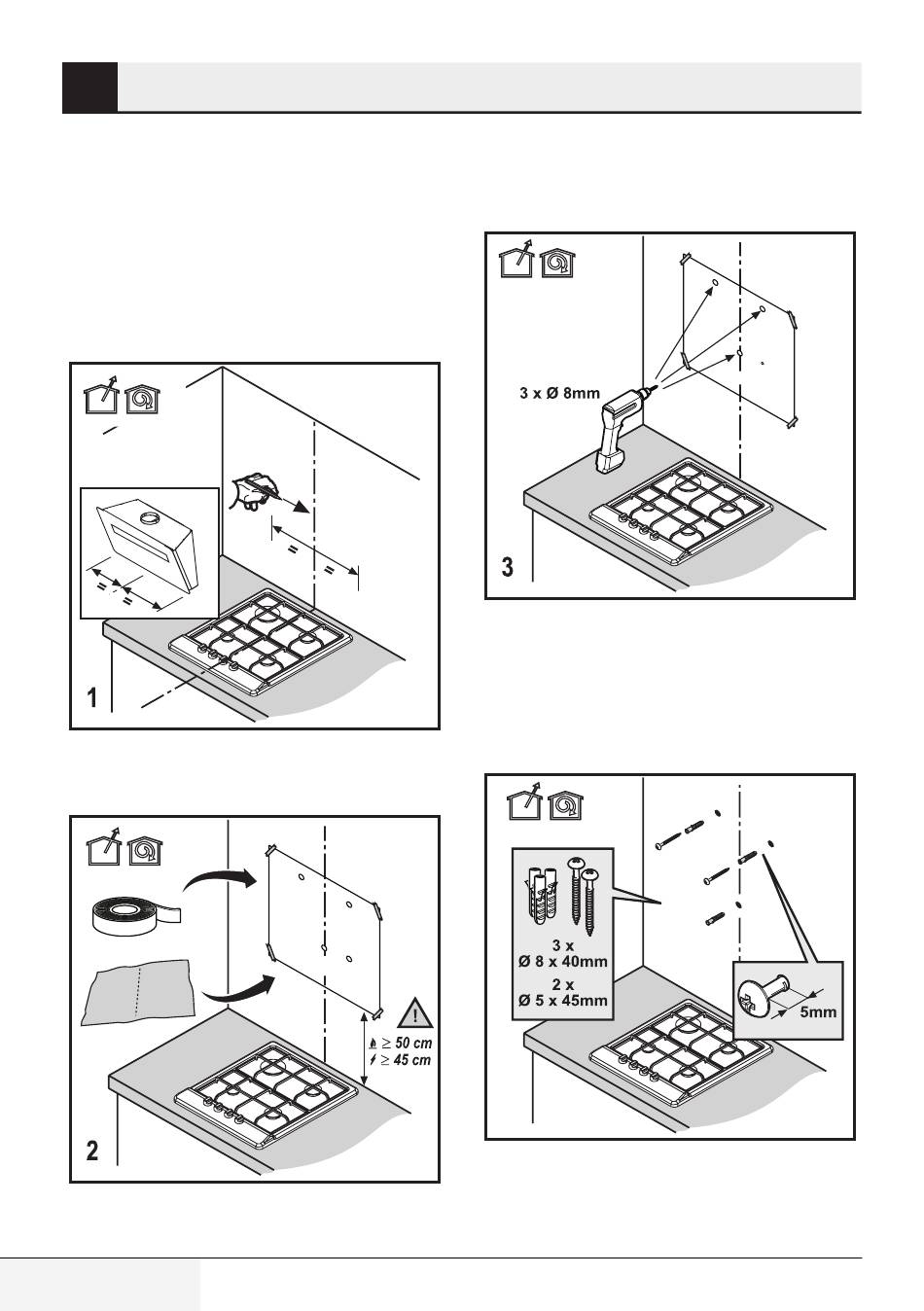

1. Pažymėkite paviršių, ant kurio reikia pakabinti
tvirtinimo šabloną. (1 pav.)
2. Tvirtinimo šabloną pritvirtinkite toje vietoje, kur
montuosite garų rinktuvą. (2 pav.)
180 / 242 LT
3. Pažymėtose vietose Ø 8 mm grąžtu išgręžkite
kiaurymes. (3 pav.)
4. Į išgręžtas kiaurymes įkalkite tris (3) Ø 8x40
mm kaiščius. Į įkaltus kaiščius įsukite du (2) Ø
5x45 mm pakabinimui skirtus varžtus. Tarp
varžto galvutės ir sienos turi likti 5 mm tarpelis.
(4 pav.)
4
Garų rinktuvas / naudojimo instrukcija
