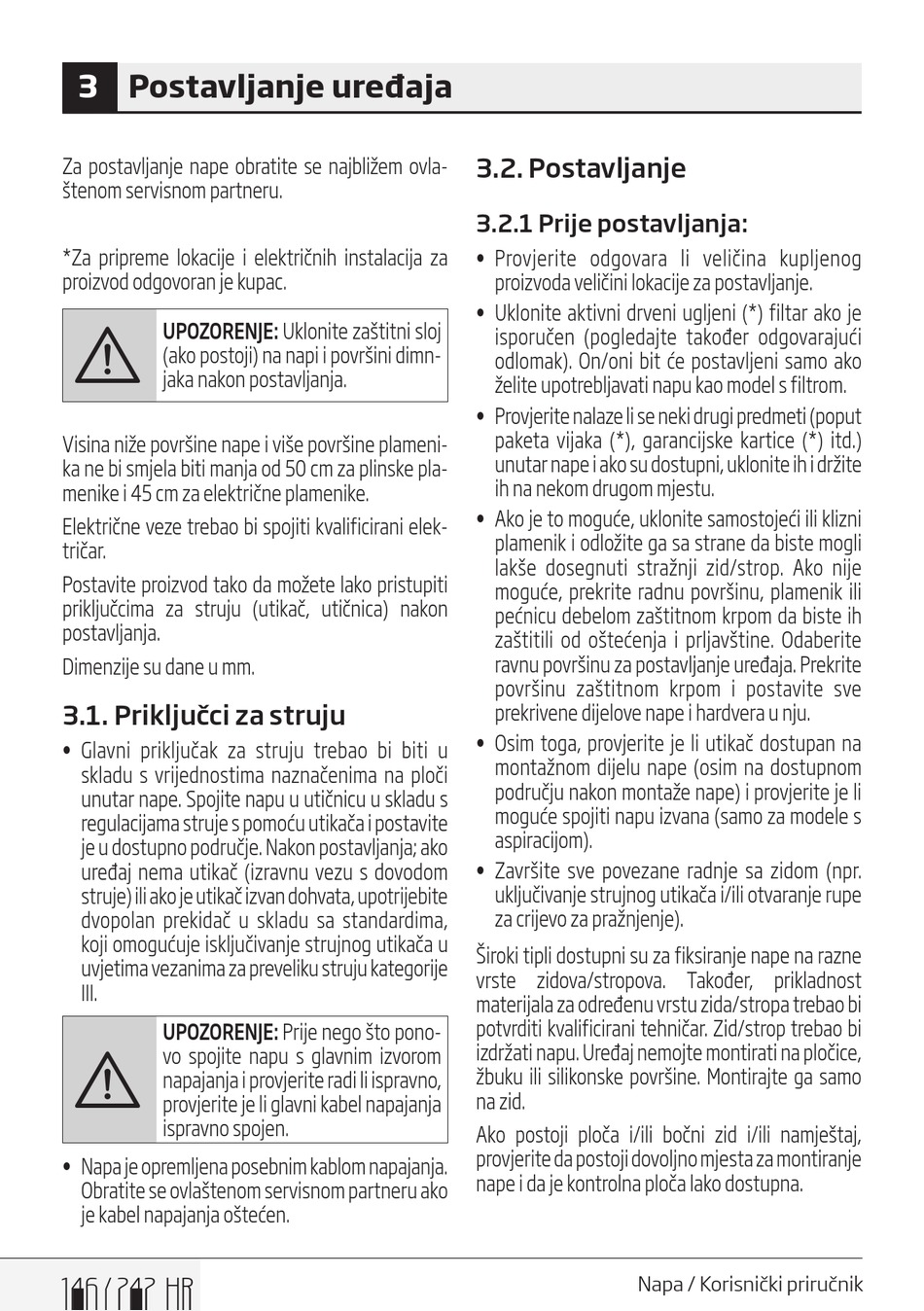

Postavljanje Uređaja - Beko HCA92844BH Anleitung

3 Postavljanje uređaja
Za postavljanje nape obratite se najbližem ovla-
štenom servisnom partneru.
*Za pripreme lokacije i električnih instalacija za
proizvod odgovoran je kupac.
A
UPOZORENJE: Uklonite zaštitni sloj
(ako postoji) na napi i površini dimn-
jaka nakon postavljanja.
Visina niže površine nape i više površine plameni-
ka ne bi smjela biti manja od 50 cm za plinske pla-
menike i 45 cm za električne plamenike.
Električne veze trebao bi spojiti kvalificirani elek-
tričar.
Postavite proizvod tako da možete lako pristupiti
priključcima za struju (utikač, utičnica) nakon
postavljanja.
Dimenzije su dane u mm.
3.1. Priključci za struju
• Glavni priključak za struju trebao bi biti u
skladu s vrijednostima naznačenima na ploči
unutar nape. Spojite napu u utičnicu u skladu s
regulacijama struje s pomoću utikača i postavite
je u dostupno područje. Nakon postavljanja; ako
uređaj nema utikač (izravnu vezu s dovodom
struje) ili ako je utikač izvan dohvata, upotrijebite
dvopolan prekidač u skladu sa standardima,
koji omogućuje isključivanje strujnog utikača u
uvjetima vezanima za preveliku struju kategorije
III.
UPOZORENJE: Prije nego što pono-
A
vo spojite napu s glavnim izvorom
napajanja i provjerite radi li ispravno,
provjerite je li glavni kabel napajanja
ispravno spojen.
• Napa je opremljena posebnim kablom napajanja.
Obratite se ovlaštenom servisnom partneru ako
je kabel napajanja oštećen.
146 / 242 HR
3.2. Postavljanje
3.2.1 Prije postavljanja:
• Provjerite odgovara li veličina kupljenog
proizvoda veličini lokacije za postavljanje.
• Uklonite aktivni drveni ugljeni (*) filtar ako je
isporučen (pogledajte također odgovarajući
odlomak). On/oni bit će postavljeni samo ako
želite upotrebljavati napu kao model s filtrom.
• Provjerite nalaze li se neki drugi predmeti (poput
paketa vijaka (*), garancijske kartice (*) itd.)
unutar nape i ako su dostupni, uklonite ih i držite
ih na nekom drugom mjestu.
• Ako je to moguće, uklonite samostojeći ili klizni
plamenik i odložite ga sa strane da biste mogli
lakše dosegnuti stražnji zid/strop. Ako nije
moguće, prekrite radnu površinu, plamenik ili
pećnicu debelom zaštitnom krpom da biste ih
zaštitili od oštećenja i prljavštine. Odaberite
ravnu površinu za postavljanje uređaja. Prekrite
površinu zaštitnom krpom i postavite sve
prekrivene dijelove nape i hardvera u nju.
• Osim toga, provjerite je li utikač dostupan na
montažnom dijelu nape (osim na dostupnom
području nakon montaže nape) i provjerite je li
moguće spojiti napu izvana (samo za modele s
aspiracijom).
• Završite sve povezane radnje sa zidom (npr.
uključivanje strujnog utikača i/ili otvaranje rupe
za crijevo za pražnjenje).
Široki tipli dostupni su za fiksiranje nape na razne
vrste zidova/stropova. Također, prikladnost
materijala za određenu vrstu zida/stropa trebao bi
potvrditi kvalificirani tehničar. Zid/strop trebao bi
izdržati napu. Uređaj nemojte montirati na pločice,
žbuku ili silikonske površine. Montirajte ga samo
na zid.
Ako postoji ploča i/ili bočni zid i/ili namještaj,
provjerite da postoji dovoljno mjesta za montiranje
nape i da je kontrolna ploča lako dostupna.
Napa / Korisnički priručnik
