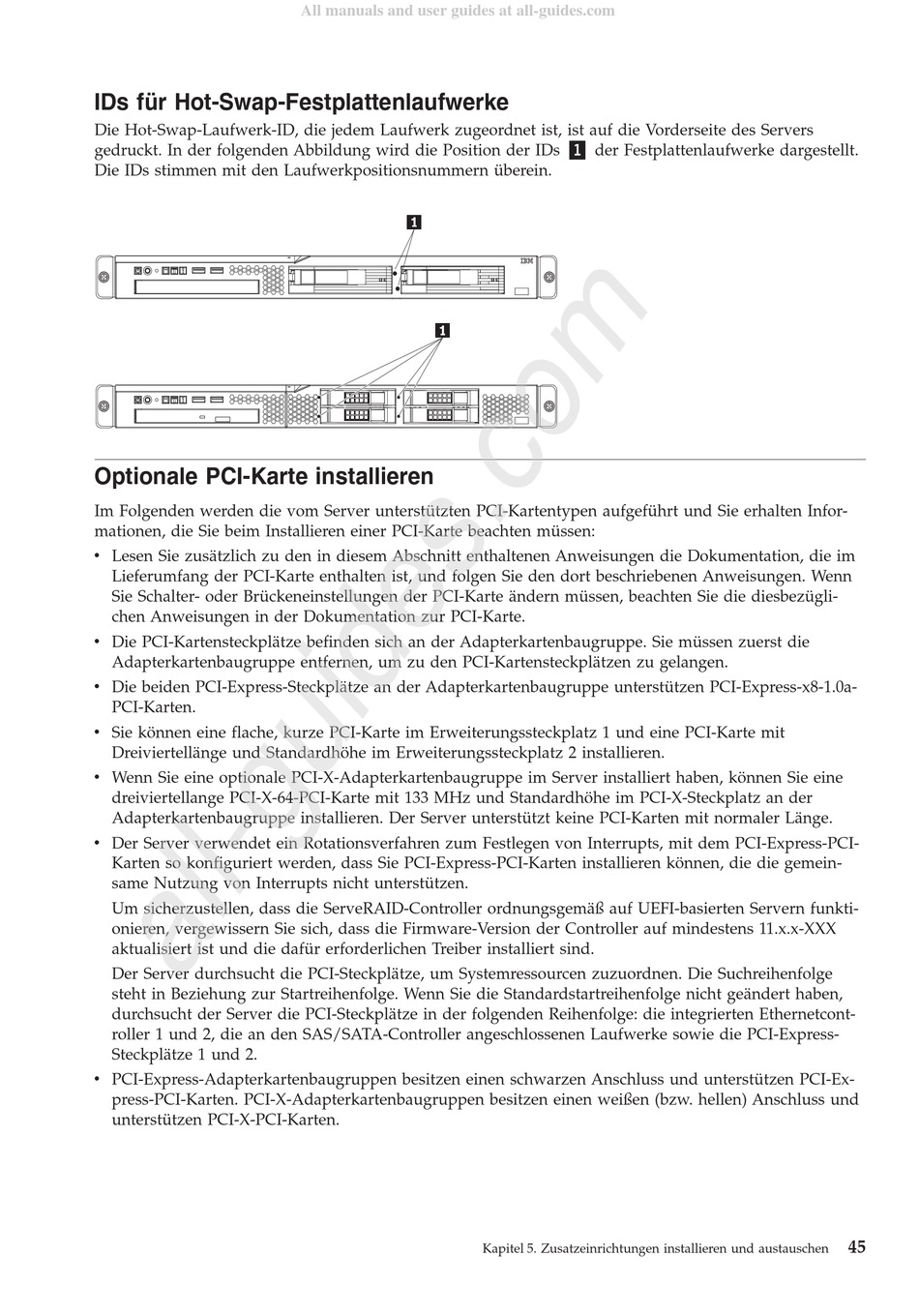

IDs für Hot-Swap-Festplattenlaufwerke
Die Hot-Swap-Laufwerk-ID, die jedem Laufwerk zugeordnet ist, ist auf die Vorderseite des Servers
gedruckt. In der folgenden Abbildung wird die Position der IDs 1 der Festplattenlaufwerke dargestellt.
Die IDs stimmen mit den Laufwerkpositionsnummern überein.

Optionale PCI-Karte installieren

Im Folgenden werden die vom Server unterstützten PCI-Kartentypen aufgeführt und Sie erhalten Infor-
mationen, die Sie beim Installieren einer PCI-Karte beachten müssen:
v Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die Dokumentation, die im
Lieferumfang der PCI-Karte enthalten ist, und folgen Sie den dort beschriebenen Anweisungen. Wenn
Sie Schalter- oder Brückeneinstellungen der PCI-Karte ändern müssen, beachten Sie die diesbezügli-
chen Anweisungen in der Dokumentation zur PCI-Karte.
v Die PCI-Kartensteckplätze befinden sich an der Adapterkartenbaugruppe. Sie müssen zuerst die
Adapterkartenbaugruppe entfernen, um zu den PCI-Kartensteckplätzen zu gelangen.
v Die beiden PCI-Express-Steckplätze an der Adapterkartenbaugruppe unterstützen PCI-Express-x8-1.0a-
PCI-Karten.
v Sie können eine flache, kurze PCI-Karte im Erweiterungssteckplatz 1 und eine PCI-Karte mit
Dreiviertellänge und Standardhöhe im Erweiterungssteckplatz 2 installieren.
v Wenn Sie eine optionale PCI-X-Adapterkartenbaugruppe im Server installiert haben, können Sie eine
dreiviertellange PCI-X-64-PCI-Karte mit 133 MHz und Standardhöhe im PCI-X-Steckplatz an der
Adapterkartenbaugruppe installieren. Der Server unterstützt keine PCI-Karten mit normaler Länge.
v Der Server verwendet ein Rotationsverfahren zum Festlegen von Interrupts, mit dem PCI-Express-PCI-
Karten so konfiguriert werden, dass Sie PCI-Express-PCI-Karten installieren können, die die gemein-
same Nutzung von Interrupts nicht unterstützen.
Um sicherzustellen, dass die ServeRAID-Controller ordnungsgemäß auf UEFI-basierten Servern funkti-
onieren, vergewissern Sie sich, dass die Firmware-Version der Controller auf mindestens 11.x.x-XXX
aktualisiert ist und die dafür erforderlichen Treiber installiert sind.
Der Server durchsucht die PCI-Steckplätze, um Systemressourcen zuzuordnen. Die Suchreihenfolge
steht in Beziehung zur Startreihenfolge. Wenn Sie die Standardstartreihenfolge nicht geändert haben,
durchsucht der Server die PCI-Steckplätze in der folgenden Reihenfolge: die integrierten Ethernetcont-
roller 1 und 2, die an den SAS/SATA-Controller angeschlossenen Laufwerke sowie die PCI-Express-
Steckplätze 1 und 2.
v PCI-Express-Adapterkartenbaugruppen besitzen einen schwarzen Anschluss und unterstützen PCI-Ex-
press-PCI-Karten. PCI-X-Adapterkartenbaugruppen besitzen einen weißen (bzw. hellen) Anschluss und
unterstützen PCI-X-PCI-Karten.
