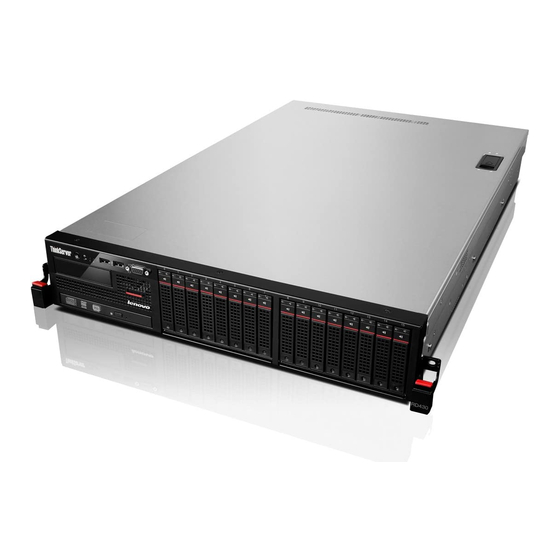

ThinkServer RD430
Benutzerhandbuch
Computertypn: 3057, 3059, 3061, 3064, 3065, 3069, 3070, 3071
und 4306
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenovo RD430

Inhaltszusammenfassung für Lenovo RD430

  • Seite 1 ThinkServer RD430 Benutzerhandbuch Computertypn: 3057, 3059, 3061, 3064, 3065, 3069, 3070, 3071 und 4306 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 2 „Safety Information (Sicherheitsinformationen)“ auf Seite iii • Anhang A „Bemerkungen“ auf Seite 207 Erste Ausgabe (August 2012) © Copyright Lenovo 2012. HINWEIS ZU EINGESCHRÄNKTEN RECHTEN (LIMITED AND RESTRICTED RIGHTS NOTICE): Werden Daten oder Software gemäß einem GSA-Vertrag (General Services Administration) ausgeliefert, unterliegt die Verwendung, Vervielfältigung oder Offenlegung den in Vertrag Nr.

  • Seite 3: Inhaltsverzeichnis

    Fernverwaltungssoftware ..Windows-Betriebssystem ..Lenovo Rack Planner ..RAID konfigurieren ... . .
  • Seite 4 ThinkServer-Website ..ThinkServer Management Module Premium Lenovo Unterstützungswebsite ..installieren oder entfernen ..Hilfe und Service ....

  • Seite 5: Safety Information (Sicherheitsinformationen)

    제품을 사용하기 전에 제품과 함께 제공되는 문서 DVD의 다국어 안전 지침을 주의 깊게 읽어보십시오. Voordat u het product gebruikt, moet u ervoor zorgen dat u de meertalige veiligheidsinstructies op de documentatie-dvd van het product hebt gelezen en begrijpt. © Copyright Lenovo 2012 Downloaded from www.Manualslib.com...
  • Seite 6 Vor dem Ausführen von Prozeduren sollten Sie alle Hinweise vom Typ VORSICHT und GEFAHR in diesem Dokument lesen. Lesen Sie darüber hinaus vor dem Installieren, Entfernen oder Austauschen einer Einheit alle zusätzlichen Sicherheitsinformationen, die zusammen mit dem Server oder der Zusatzeinrichtung geliefert wurden. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 7 • mit Wasser in Berührung bringen • auf mehr als 100 °C erhitzen • reparieren oder zerlegen Bei der Entsorgung von Batterien die örtlichen Richtlinien für Sondermüll sowie die allgemeinen Sicherheitsbestimmungen beachten. © Copyright Lenovo 2012 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 8 Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zur Einheit führenden Netzkabel vom Netz getrennt werden. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 9 Ziehen Sie die Kabel des Hot-Swap-Lüfters ab, bevor Sie den Lüfter aus dem Gerät entfernen, um Personen vor Verletzungen zu schützen. Hinweis 10 Vorsicht: Das folgende Etikett weist auf eine Gefahr durch scharfe Kanten hin. © Copyright Lenovo 2012 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 10 Mit dem Netzschalter an der Einheit wird die Einheit möglicherweise in den Standby-Modus versetzt und nicht ausgeschaltet. Außerdem kann die Einheit mit mehreren Gleichstromanschlüssen ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle Gleichstromanschlüsse von den Gleichstromeingängen getrennt werden. viii ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 11 Dieses Produkt enthält einen Laser der Klasse 1. Niemals direkt mit optischen Instrumenten in den Laserstrahl blicken. Hinweis 18 Vorsicht: Keine Gegenstände auf die in einem Rack installierten Produkte legen. © Copyright Lenovo 2012 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 12 Hinweis 20 Vorsicht: Eine Lithium-Ionen-Batterie ist im Lieferumfang enthalten. Um eine Explosionsgefahr zu vermeiden, die Batterie nicht verbrennen. Nur gegen eine Lenovo zugelassene Batterie austauschen. Batterie nach Gebrauch der Wiederverwertung zuführen oder als Sondermüll entsorgen. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 13: Kapitel 1. Allgemeine Informationen

    Die begrenzte Herstellergarantie von Lenovo (Lenovo Limited Warranty, LLW) enthält Garantiebedingungen, die für Ihr Produkt, das Sie bei Lenovo erworben haben, gelten. Lesen Sie die begrenzte Herstellergarantie von Lenovo auf der Dokumentations-DVD, die im Lieferumfang des Servers enthalten ist. Unter http://www.lenovo.com/warranty/llw_02 ist außerdem eine allgemeine Druckversion der aktuellen begrenzten...

  • Seite 14: Serverdokumentation

    Seriennummer (S/N) ______________________________________________ Kaufdatum Sie können Ihren Server bei Lenovo registrieren, indem Sie die Anweisungen unter folgendem Link befolgen: http://www.lenovo.com/register Wenn Sie Ihren Server registrieren, werden Informationen in eine Datenbank eingegeben, mit denen Lenovo bei einem Rückruf oder einem anderen schwerwiegenden Fehler mit Ihnen Kontakt aufnehmen kann.
  • Seite 15 Aktualisierungen herunterladen. Einige Informationen in den Dokumenten, die sich auf der Dokumentations-DVD befinden, können ohne vorherige Ankündigung nach der Erstveröffentlichung der DVD geändert werden. Sie können die gesamte und aktuelle Dokumentation für Ihren Server stets von der Lenovo Website unter der Adresse http://www.lenovo.com/ThinkServerUserGuides herunterladen.
  • Seite 16 Sie unter „ThinkServer RAID 300 konfigurieren“ auf Seite 78. Dokument nur für die Verwendung durch qualifizierte Kundendiensttechniker bestimmt Das folgende Dokument ist ausschließlich für qualifizierte Kundendiensttechniker von Lenovo vorgesehen. Hardware Maintenance Manual (Wartungshandbuch) Dieses Dokument enthält Informationen zu Komponentenpositionen, Vorgehensweisen für den Austausch der wichtigen austauschbaren Funktionseinheiten (FRUs) und zu Fehlerbehebung und Diagnoseprogrammen.

  • Seite 17: Kapitel 2. Roadmap Für Die Servereinrichtung

    10. Prüfen Sie, ob Firmwareaktualisierungen vorhanden sind. Informationen hierzu finden Sie im Abschnitt „Firmware aktualisieren“ auf Seite 86. 11. Installieren Sie die Verwaltungsanwendungen und etwaige andere Anwendungen. Lesen Sie die Dokumentation zu den Anwendungen, die Sie installieren möchten. © Copyright Lenovo 2012 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 18 ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 19: Kapitel 3. Produktüberblick

    Dokumentations-DVD und Softwaredatenträger. Anmerkung: Je nach Modell weicht die folgende Abbildung möglicherweise von Ihrem Server ab. Abbildung 1. Serverpaket Server Materialpaket, einschließlich Netzkabel, eine Hardcopydokumentation, einer Dokumentations-DVD und Softwaredatenträger Schienensatz © Copyright Lenovo 2012 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 20: Funktionen

    Anmerkung: Der Begriff „2,5-Zoll Festplattenlaufwerke mit Hot-Swap-Unterstützung“ bzw. „2,5-Zoll-Hot-Swap-Festplattenlaufwerke“ oder „2,5-Zoll-Festplattenlaufwerke“ bezieht sich nachfolgend auf alle unterstützten Typen von 2,5-Zoll Festplattenlaufwerken, einschließlich der SSDs (Solid State Drive). • Optisches Laufwerk – Ein flaches optisches SATA-Laufwerk bei einigen Modellen ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 21 Erweiterungssteckplatz • Zwei Adapterkartenbaugruppen-Steckplätze auf der Systemplatine • Zwei PCI-Express-Kartensteckplätze (Peripheral Component Interconnect) an der Adapterkartenbaugruppe • Drei PCI-Express-Kartensteckplätze an der Adapterkartenbaugruppe 2 Weitere Informationen hierzu finden Sie im Abschnitt „Rückansicht des Servers“ auf Seite 29. E/A-Funktionen (Ein-/Ausgabe) • Ein serieller Anschluss an der Rückseite •...
  • Seite 22 Netzteilmodul ein Fehler auftritt (für Severmodule, die standardmäßig über nur ein Netzteil verfügen, können Sie ein optionales redundantes Hot-Swap-Netzteil von Lenovo erwerben und in Ihrem Server als zweites Netzteil installiert werden, um Redundanz zu erzielen).
  • Seite 23 ThinkServer Management Module Premium (TMM Premium), also eines integrierten Tastatur-, Bildschirm- und Mausschlüssels (iKVM), erkennt. TMM Premium ist ein fernes Managementmodul. TMM Premium kann über Lenovo erworben und auf dem Anschluss für TMM Premium (auch als iKVM-Anschluss bezeichnet) auf der Systemplatine Ihres Servers installiert werden, um die iKVM-Funktion und die erweiterten Systemverwaltungsfunktionen zu aktivieren.

  • Seite 24: Technische Daten

    Das Programm „ThinkServer EasyStartup“ vereinfacht den Prozess der Einrichtung von RAID und der Installation unterstützter Microsoft Windows- und Linux-Betriebssysteme und Einheitentreiber auf dem Server. Dieses Programm wird auf der automatisch startenden (bootfähigen) ThinkServer EasyStartup DVD ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 25: Thinkserver Easyupdate Firmware Updater

    Planner“ ermöglicht Berechnungen für die Datenverwaltung, den Stromverbrauch und die Stromstärke und entsprechende Berichte, mithilfe derer Geräteverwalter Geräte effektiver bereitstellen und besser verwalten können. Rufen Sie http://www.lenovo.com/drivers auf und befolgen Sie die Anweisungen auf der Webseite, um das Programm „Lenovo Rack Planner“ herunterzuladen. Kapitel 3 Produktüberblick...

  • Seite 26: Thinkserver Smart Grid Technology

    90-Tage-Abonnement zur Verfügung. Nach 90 Tagen müssen Sie die Lizenz erneuern, um weiterhin das Programm nutzen zu können. Sie können die Lizenz von Lenovo erwerben, um das Programm „ThinkServer Smart Grid Technology“ zu aktivieren und die Verwaltungsfunktion des Programms zu verlängern, wenn der kostenlose Testzeitraum endet.
  • Seite 27 Das Etikett mit dem Computertyp, -modell und Seriennummer ist bei folgenden Servermodellen auf der herausziehbaren Informationskarte angebracht: • Servermodelle mit acht 3,5-Zoll-Festplattenlaufwerkpositionen • Servermodelle mit 2,5-Zoll-Festplattenlaufwerkpositionen Die herausziehbare Informationskarte ist eine kleine Plastiklasche, die an der Vorderseite des Gehäuses herausgezogen werden kann. Abbildung 2.

  • Seite 28: Vorderansicht Des Servers

    • „Vorderansicht von Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen“ auf Seite 19 • „Vorderansicht von Servermodellen mit 2,5-Zoll-Festplattenlaufwerkpositionen“ auf Seite 21 Anmerkung: Je nach Modell weichen die Abbildungen in diesem Abschnitt möglicherweise von Ihrem Server ab. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 29: Vorderansicht Von Servermodellen Mit Acht 3,5-Zoll-Festplattenlaufwerkpositionen

    Vorderansicht von Servermodellen mit acht 3,5-Zoll-Festplattenlaufwerkpositionen In der folgenden Abbildung ist die Vorderansicht von Servermodellen mit acht 3,5-Zoll-Festplattenlaufwerkpositionen dargestellt. Abbildung 5. Vorderansicht von Servermodellen mit acht 3,5-Zoll-Festplattenlaufwerkpositionen 3,5-Zoll-Festplattenlaufwerkbereich Diagnoseanzeige (variiert je nach Modell) Gehäusegriff (links) Flaches optisches Laufwerk (bei einigen Modellen verfügbar) Herausziehbare Informationskarte Gehäusegriff (rechts) Bedienfeld...
  • Seite 30 Sie im Abschnitt „Bedienfeld“ auf Seite 23. Diagnoseanzeige Die Diagnoseanzeige variiert je nach Modell. Weitere Informationen hierzu finden Sie im Abschnitt „Diagnosemodul“ auf Seite 24. Flaches optisches Laufwerk Einige Servermodelle werden mit einem flachen optischen SATA-Laufwerk geliefert. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 31: Vorderansicht Von Servermodellen Mit Zwölf 3,5-Zoll-Festplattenlaufwerkpositionen

    Vorderansicht von Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen In der folgenden Abbildung ist die Vorderansicht von Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen dargestellt. Abbildung 7. Vorderansicht von Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen 3,5-Zoll-Festplattenlaufwerkbereich Statusanzeige 1 für Netzschnittstellencontroller (NIC) Gehäusegriff (links) Statusanzeige für NIC 2 USB-Anschlüsse an der Vorderseite (2) Systemfehleranzeige Netzschalter mit Anzeige für Stromversorgungsstatus Gehäusegriff (rechts)
  • Seite 32 Sie können die ID-Anzeigen auch mit einem Fernverwaltungsprogramm für die Erkennung des Servervorhandenseins einschalten. ID-Anzeige Farbe Beschreibung Blau Der Server wurde identifiziert. Keine Angabe Die ID-Anzeige wird nicht verwendet oder der Server wurde nicht identifiziert. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 33: Vorderansicht Von Servermodellen Mit 2,5-Zoll-Festplattenlaufwerkpositionen

    Statusanzeige für NIC 1 Statusanzeige für NIC 2 Die NIC 1-Statusanzeige gibt den LAN-Status für den Ethernet-Anschluss 1 an der Rückseite des Servers an. Die NIC 2-Statusanzeige gibt den LAN-Status für den Ethernet-Anschluss 2 an der Rückseite des Servers an. NIC-Statusanzeige Farbe Beschreibung...
  • Seite 34 Weitere Informationen finden Sie in den mit dem Server gelieferten Anweisungen zur Installation im Gehäuserahmen. Diagnoseanzeige Die Diagnoseanzeige variiert je nach Modell. Weitere Informationen hierzu finden Sie im Abschnitt „Diagnosemodul“ auf Seite 24. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 35: Bedienfeld

    Bedienfeld Detaillierte Informationen zu den Steuerelementen, Anschlüssen und Statusanzeigen auf dem Bedienfeld finden Sie im Abschnitt „Bedienfeld“ auf Seite 23. Bedienfeld Dieser Abschnitt gilt nur für die folgenden Servermodelle: • Servermodelle mit acht 3,5-Zoll-Festplattenlaufwerkpositionen • Servermodelle mit 2,5-Zoll-Festplattenlaufwerkpositionen Bei Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen sind die vorderen USB-Anschlüsse in den linken Gehäusegriff integriert und die vorderen Steuerelemente und Anzeigen sind in den rechten Gehäusegriff integriert.

  • Seite 36: Diagnosemodul

    Sie einen USB-Hub erwerben, mit dem Sie weitere USB-Einheiten anschließen können. VGA-Anschluss DB-15 Zum Anschließen einer VGA-kompatiblen Videoeinheit, z. B. eines VGA-Monitors. Diagnosemodul Dieser Abschnitt gilt nur für die folgenden Servermodelle: • Servermodelle mit acht 3,5-Zoll-Festplattenlaufwerkpositionen • Servermodelle mit 2,5-Zoll-Festplattenlaufwerkpositionen ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 37 Dieser Abschnitt enthält Informationen zum Diagnosemodul und zu den Diagnoseanzeigen auf dem Feld des Moduls. Wo Sie die Diagnoseanzeige finden, wird unter „Vorderansicht des Servers“ auf Seite 16 erklärt. Einige Servermodelle werden mit einem der folgenden Diagnosemodule geliefert: • Intelligent Diagnostics Module (IDM) •...
  • Seite 38 Abbildung sind die Diagnoseanzeigen auf dem IDM Premium-Feld dargestellt. Abbildung 13. IDM Premium-Feld Fehleranzeigen für Systemlüfter Anzeige für Grenzüberschreitung der Umgebungstemperatur Statusanzeigen für CPU1 DIMM Mikroprozessor-Statusanzeigen Statusanzeigen für CPU2 DIMM Fehleranzeigen für Netzteil ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 39 Fehleranzeigen für Systemlüfter Wenn eine Fehleranzeige für Systemlüfter gelb leuchtet, arbeitet der entsprechende Systemlüfter langsam oder bei ihm ist ein Fehler aufgetreten. In der folgenden Abbildung sind die Systemlüfter und die zugehörigen Nummern dargestellt. Anmerkungen: • Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab. •...
  • Seite 40 Statusanzeige in der Nähe des Netzkabelanschlusses am redundanten Netzteil prüfen, um das fehlerhafte Netzteil zu bestimmen. Wenn die Anzeige grün leuchtet, funktioniert das redundante Hot-Swap-Netzteil ordnungsgemäß. Wenn die Anzeige gelb leuchtet, funktioniert das redundante Hot-Swap-Netzteil möglicherweise nicht. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 41: Rückansicht Des Servers

    Die redundanten Hot-Swap-Netzteile helfen Ihnen, signifikante Unterbrechungen des Systembetriebs zu verhindern, wenn bei einem Netzteil ein Fehler auftritt. Sie können ein optionales redundantes Hot-Swap-Netzteil bei Lenovo kaufen und es zur Gewährleistung der Redundanz installieren, ohne hierzu den Server ausschalten zu müssen.
  • Seite 42 PCI ExpressCard-Steckplatz Kartenlänge und Verbindungsbreite Verbindungsbreite -höhe x8, x4, x2, x1 Karte mit halber Länge und Standardhöhe x8, x4, x2, x1 Karte mit halber Länge und Standardhöhe x4, x2, x1 Flache Karte ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 43 PCI-Express-Kartenbereich für Karten auf der Adapterkartenbaugruppe 1 An der Adapterkartenbaugruppe 1 gibt es zwei PCI-Express-Kartensteckplätze. Abbildung 18. Adapterkartenbaugruppe 1 Anmerkung: Eine RAID-Karte muss am oberen Steckplatz (Nummer ) der Adapterkartenbaugruppe 1 installiert werden. Eine Erweiterungskarte muss am unteren Steckplatz (Nummer ) der Adapterkartenbaugruppe 1 installiert werden.
  • Seite 44 Sie einen USB-Hub erwerben, mit dem Sie weitere USB-Einheiten anschließen können. VGA-Anschluss DB-15 Zum Anschließen einer VGA-kompatiblen Videoeinheit, z. B. eines VGA-Monitors. Serieller Anschluss Dient zum Anschließen einer Einheit, die einen seriellen Anschluss mit 9 Kontaktstiften verwendet. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 45: Serverkomponenten

    ID-Anzeige Wenn Sie die ID-Taste am Bedienfeld des Servers drücken, leuchten die Anzeigen an der Vorder- und Rückseite des Servers, damit Sie den Server ausfindig machen können, wenn dieser sich an einem Standort mit anderen Servern befindet. Sie können die ID-Anzeigen auch mit einem Fernverwaltungsprogramm für die Erkennung des Servervorhandenseins einschalten.

  • Seite 46: Komponenten Von Servermodellen Mit Acht 3,5-Zoll-Festplattenlaufwerkpositionen

    Flaches optisches Laufwerk (bei einigen CPU2 DIMMs (variieren je nach Modelltyp) Modellen verfügbar) Gehäusegriff (rechts) Systemplatine 3,5-Zoll-Festplattenlaufwerkposition Batterie der Systemplatine Diagnosemodul (variiert je nach Modell) PCI-Express-Karte(n) (bei einigen Modellen verfügbar) VGA-Anschluss DB-15 Adapterkartenbaugruppe 1 ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 47: Komponenten Von Servermodellen Mit Zwölf 3,5-Zoll-Festplattenlaufwerkpositionen

    Komponenten von Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen Abbildung 21. Komponenten von Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen Lüfterblech Rückwandplatine von Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen Abdeckung für Stromversorgungslüfter Systemlüfter (4) Adapterkartenbaugruppe 2 CPU1 DIMMs (variieren je nach Modelltyp) Ein oder zwei redundante Hot-Swap-Netzteile CPU2 DIMMs (variieren je nach Modelltyp) PCI-Express-Karte(n) (bei einigen Modellen Systemplatine verfügbar)

  • Seite 48: Komponenten Von Servermodellen Mit 2,5-Zoll-Festplattenlaufwerkpositionen

    Rückwandplatine(n) von Servermodellen mit CPU2 DIMMs (variieren je nach Modelltyp) 2,5-Zoll-Festplattenlaufwerkpositionen Gehäusegriff (rechts) Systemplatine 2,5-Zoll-Festplattenlaufwerkposition (rechte Batterie der Systemplatine Halterung) 2,5-Zoll-Festplattenlaufwerkposition (mittlere PCI-Express-Karte(n) (bei einigen Modellen verfügbar) Halterung) Herausziehbare Informationskarte Adapterkartenbaugruppe 1 VGA-Anschluss DB-15 ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 49: Statusanzeigen Des Hot-Swap-Festplattenlaufwerks

    Statusanzeigen des Hot-Swap-Festplattenlaufwerks Für jedes Hot-Swap-Festplattenlaufwerk gibt es an der Vorderseite zwei Statusanzeigen. Abbildung 23. Statusanzeigen des 3,5-Zoll-Hot-Swap-Festplattenlaufwerks Abbildung 24. Statusanzeigen des 2,5-Zoll-Hot-Swap-Festplattenlaufwerks Betriebsanzeige des Beschreibung RAID-Statusanzeige des Festplattenlaufwerks Festplattenlaufwerks Das Festplattenlaufwerk funktioniert nicht oder ist nicht vorhanden. Ein, grün Das Festplattenlaufwerk ist vorhanden, aber nicht in Betrieb.

  • Seite 50: Raid-Karte

    Steckplatz auf der Adapterkartenbaugruppe 1 des Servers installiert wurde. Bei einigen Servermodellen wird die RAID-Karte mitgeliefert, um erweiterte SATA/SAS-Hardware-RAID-Funktionen bereitzustellen. Sie können auch eine unterstützte RAID-Karte bei Lenovo erwerben und diese im Server installieren. Informationen hierzu finden Sie im Abschnitt „RAID-Karte installieren oder entfernen“ auf Seite 111. Anmerkungen: •...
  • Seite 51 ThinkServer RAID 500 Adapter In der folgenden Abbildung sind die Adapteranschlüsse am ThinkServer RAID 500 Adapter dargestellt. Abbildung 25. ThinkServer RAID 500 Adapter Anschluss 0 Anschluss für RAID 5-Schlüssel Anschluss 1 Anschluss 0 Zum Anschließen eines Mini-SAS-Signalkabels. Informationen hierzu finden Sie im Abschnitt „Mini-SAS-zu-Mini-SAS-Signalkabelanschlüsse“...

  • Seite 52: Erweiterungskarte

    Die Erweiterungskarte arbeitet mit der RAID-Karte zusammen und erweitert deren Anschlüsse, damit der Server bis zu 16 Festplattenlaufwerke unterstützen kann. Anmerkung: Im Server muss sowohl eine RAID-Karte als auch eine Erweiterungskarte installiert sein, damit mehr als acht Festplattenlaufwerke unterstützt werden. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 53: Rückwandplatine Für Hot-Swap-Festplattenlaufwerk

    In der folgenden Abbildung sind die Anschlüsse auf der Erweiterungskarte dargestellt. An jeden Anschluss auf der Erweiterungskarte kann ein Mini-SAS-zu-Mini-SAS-Signalkabel angeschlossen werden. Weitere Informationen hierzu finden Sie im Abschnitt „Mini-SAS-zu-Mini-SAS-Signalkabelanschlüsse“ auf Seite 45. Abbildung 27. Erweiterungskarte Anschluss 1 Anschluss 4 Anschluss 2 Anschluss 5 Anschluss 3...
  • Seite 54 Zum Anschließen des mini-SAS-Anschlusses an einem Ende des Mini-SAS-zu-Mini-SAS-Signalkabels, um Festplattenlaufwerk 4 bis Festplattenlaufwerk 7 zu unterstützen. Mini-SAS-Anschlüsse 0-3 Zum Anschließen des mini-SAS-Anschlusses an einem Ende des Mini-SAS-zu-Mini-SAS-Signalkabels, um Festplattenlaufwerk 0 bis Festplattenlaufwerk 3 zu unterstützen. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 55: Rückwandplatine Für Servermodelle Mit Zwölf 3,5-Zoll-Festplattenlaufwerkpositionen

    Rückwandplatine für Servermodelle mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen Dieser Abschnitt enthält Informationen zu den Positionen der Anschlüsse auf der Rückwandplatine für Servermodelle mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen. In den folgenden Abbildungen sind die Anschlüsse auf der Rückwandplatine für Servermodelle mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen dargestellt. Abbildung 30. Vorderansicht der Rückwandplatine für Servermodelle mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen Steckplatz 0 für ein 3,5-Zoll-Festplattenlaufwerk Steckplatz 6 für ein 3,5-Zoll-Festplattenlaufwerk Steckplatz 1 für ein 3,5-Zoll-Festplattenlaufwerk...

  • Seite 56: Rückwandplatine Von Servermodellen Mit 2,5-Zoll-Festplattenlaufwerkpositionen

    Solid-State-Laufwerk Solid-State-Laufwerk Steckplatz 2 für ein 2,5-Zoll-Festplattenlaufwerk Steckplatz 6 für ein 2,5-Zoll-Festplattenlaufwerk oder oder Solid-State-Laufwerk Solid-State-Laufwerk Steckplatz 3 für ein 2,5-Zoll-Festplattenlaufwerk Steckplatz 7 für ein 2,5-Zoll-Festplattenlaufwerk oder oder Solid-State-Laufwerk Solid-State-Laufwerk ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 57: Mini-Sas-Zu-Mini-Sas-Signalkabelanschlüsse

    Abbildung 33. Rückansicht der Rückwandplatine für Servermodelle mit 2,5-Zoll-Festplattenlaufwerkpositionen Netzteilanschluss mit 8 Kontaktstiften Mini-SAS-Anschlüsse 0-3 Mini-SAS-Anschlüsse 4-7 Netzteilanschluss für optisches Laufwerk Netzteilanschluss mit 8 Kontaktstiften Zum Anschließen eines Netzkabels zur Stromversorgung der Rückwandplatine. Mini-SAS-Anschlüsse 4-7 Zum Anschließen des Mini-SAS-Anschlusses an das eine Ende eines Mini-SAS-zu-Mini-SAS-Signalkabels, um Festplattenlaufwerk 4 bis Festplattenlaufwerk 7 zu unterstützen;...

  • Seite 58: Kabel Von Der Raid-Karte Zur Rückwandplatine Anschließen

    Abbildung 34. Kabel von der RAID-Karte zur Rückwandplatine anschließen Lesen Sie die folgenden Abschnitte, um Informationen zu den Anschlusspositionen und den Netzkabelanschlüssen zu erhalten: • „Rückwandplatine für Hot-Swap-Festplattenlaufwerk“ auf Seite 41 • „RAID-Karte“ auf Seite 38 ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 59 • „Komponenten der Systemplatine“ auf Seite 50 Kabel von der RAID-Karte zur Erweiterungskarte und anschließend von der Erweiterungskarte zur Rückwandplatine bzw. den Rückwandplatinen anschließen Im Server muss sowohl eine unterstützte RAID-Karte als auch eine Erweiterungskarte installiert sein, damit mehr als acht und bis zu zwölf 3,5-Zoll-Festplattenlaufwerke oder bis zu 16 2,5-Zoll-Festplattenlaufwerke unterstützt werden.
  • Seite 60 Lesen Sie die folgenden Abschnitte, um Informationen zu den Anschlusspositionen und den Netzkabelanschlüssen zu erhalten: • „Rückwandplatine für Hot-Swap-Festplattenlaufwerk“ auf Seite 41 • „Erweiterungskarte“ auf Seite 40 • „Komponenten der Systemplatine“ auf Seite 50 ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 61: Kabel Von Der Systemplatine Zur Rückwandplatine Anschließen

    Befolgen Sie die nachstehenden Anweisungen, um Kabelverbindungen zwischen der Erweiterungskarte und der Rückwandplatine bei zwölf 3,5-Zoll-Festplattenlaufwerken herzustellen: 1. Verwenden Sie für Festplattenlaufwerk 0 bis Festplattenlaufwerk 3 ein Mini-SAS-zu-Mini-SAS-Signalkabel und schließen den Mini-SAS-Anschluss an einem Ende des Kabels an Anschluss 3 der Erweiterungskarte an.

  • Seite 62: Komponenten Der Systemplatine

    „Rückwandplatine für Hot-Swap-Festplattenlaufwerk“ auf Seite 41 • „Komponenten der Systemplatine“ auf Seite 50 Komponenten der Systemplatine Die folgende Abbildung zeigt die Positionen der Komponenten auf der Systemplatine. Abbildung 37. Komponenten der Systemplatine ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 63 Anschlusselement an der Vorderseite ThinkServer Management Module Interner USB-Anschluss 1 Steckplatz für Adapterkartenbaugruppe 1 Interner USB-Anschluss 2 Steckplatz für Adapterkartenbaugruppe 2 Anschluss für Diagnosemodul Redundanter Netzteilanschluss 1 VGA-Anschluss an der Vorderseite Redundanter Netzteilanschluss 2 SATA-Anschluss 0 Netzteilanschluss 1 an der Rückwandplatine Netzteilanschluss 2 an der Rückwandplatine SAS-Anschluss 4-7 SAS-Anschluss 0-3...
  • Seite 64 ThinkServer RAID 300 Upgrade Key for Advanced RAID installieren. Weitere Informationen hierzu finden Sie unter „ThinkServer RAID 300 Upgrade Key for Advanced RAID installieren oder entfernen“ auf Seite 130. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 65: Brücken Und Schalter Auf Der Systemplatine

    ThinkServer Management Module Mit dem integrierten ThinkServer Management Module (auch als BMC-Chip bekannt), solange der Server an ein Netz und eine Netzsteckdose angeschlossen ist, die Interaktion mit den TMM-gesteuerten Servern über das Systemnetzwerk eingeleitet werden. Dabei spielt es keine Rolle, in welchem Status sich das Betriebssystem des Servers befindet und ob der Server ein- oder ausgeschaltet ist.
  • Seite 66 In der folgenden Abbildung ist eine Brücke in der Position der Standardeinstellung (Stift 1 und Stift 2) dargestellt. Dies ist die korrekte Position für den normalen Betrieb. Abbildung 38. Standardeinstellung für Brücke ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 67 In der folgenden Abbildung ist der Status der Brücken und Schalter auf der Systemplatine Ihres Servers dargestellt. Durch Einstellen der Brücken oder Schalter können Sie einige bestimmte Funktionen der Systemplatine konfigurieren, wiederherstellen, aktivieren oder deaktivieren. Abbildung 39. Brücken und Schalter auf der Systemplatine Brücke zum Löschen des CMOS (Complementary Metal-Oxide Semiconductor) Brücke zur TMM-Aktivierung/-Deaktivierung (auch als Brücke zur BMC-Aktivierung/-Deaktivierung bekannt) Schalter auf der Systemplatine...
  • Seite 68 Wenn Sie die Brücke zur TMM-Aktivierung/-Deaktivierung auf die Kontaktstifte 2 und 3 setzen, ist die TMM-Funktion nicht verfügbar und der Server wird beim Drücken des Betriebsspannungsschalters direkt eingeschaltet, ohne dass gewartet werden muss, bis TMM bereit ist. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 69 Schalter auf der Systemplatine Die Systemplatine Ihres Servers enthält vier Schalter. Abbildung 40. Schalter auf der Systemplatine Schalter zur BIOS-Wiederherstellung Gültiger Management Engine-Aktualisierungs-Schalter (ME) Schalter zum Löschen des Kennworts Dem Hersteller vorbehalten Schalter zur BIOS-Wiederherstellung Dient zur Wiederherstellung des BIOS, wenn die Stromversorgung Ihres Servers während der BIOS-Aktualisierung unterbrochen wird und der Server nicht ordnungsgemäß...
  • Seite 70 4. Suchen Sie den gültigen ME-Aktualisierungs-Schalter auf der Systemplatine. Entfernen Sie dann alle Komponenten oder ziehen Sie alle Kabel ab, die möglicherweise den Zugang zum Schalter behindern. 5. Bewegen Sie den gültigen ME-Aktualisierungs-Schalter von der standardmäßig ausgeschalteten Position in die eingeschaltete Position. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 71: Anzeigen Auf Der Systemplatine

    6. Installieren Sie alle Komponenten wieder und schließen Sie die zuvor abgezogenen Kabel wieder an. Bringen Sie daraufhin die Serverabdeckung wieder an. Informationen hierzu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 191. 7. Schließen Sie den Server an eine Netzsteckdose an. Aktualisieren Sie anschließend das BIOS. Informationen hierzu finden Sie im Abschnitt „BIOS aktualisieren (Flashaktualisierung)“...
  • Seite 72 Fehler zu beheben. Informationen hierzu finden Sie im Abschnitt „Systemlüfter austauschen“ auf Seite 187. Wenn es sich um ein Problem mit der Systemplatine handelt, wenden Sie sich an das Lenovo Customer Support Center. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 73: Kapitel 4. Ein- Und Ausschalten Des Servers

    Server noch immer nicht ausschalten können, ziehen Sie alle Netzkabel vom Server ab. • Wenn der Server mit einem LAN verbunden ist, kann ein Netzadministrator mithilfe einer Software für fernes Netzmanagement den Server über Remotezugriff von einer Managementkonsole aus ausschalten. © Copyright Lenovo 2012 Downloaded from www.Manualslib.com...
  • Seite 74 Stromversorgung zu trennen, müssen Sie alle Netzkabel des Servers von der Netzsteckdose abziehen. • Informationen zu Ihrem Betriebssystems finden Sie in der zugehörigen Dokumentation oder in der Hilfefunktion des Betriebssystems. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 75: Kapitel 5. Server Konfigurieren

    „Ethernet-Controller konfigurieren“ auf Seite 86 • „Firmware aktualisieren“ auf Seite 86 • „Verwendung des Programms „Lenovo ThinkServer EasyManage““ auf Seite 87 Programm „Setup Utility“ verwenden Dieser Abschnitt enthält Informationen zur Verwendung des Programms „Setup Utility“. Das Programm „Setup Utility“ ist Teil der Server-Firmware. Sie können mit dem Programm „Setup Utility“...

  • Seite 76: Schnittstelle Des Programms „Setup Utility

    • „Menü „Save & Exit““ auf Seite 66 Lenovo stellt das Dienstprogramm zur BIOS-Aktualisierung auf der Lenovo Unterstützungswebsite zur Verfügung. Sie können das Dienstprogramm zur BIOS-Aktualisierung herunterladen, um das BIOS zu aktualisieren, wenn mit der neueren BIOS-Version ein Fehler, der bei Ihnen auftritt, behoben werden kann.
  • Seite 77 Menü „Main“ Wenn Sie in das Programm „Setup Utility“ wechseln, wird Ihnen das Menü Main angezeigt, in dem grundlegende Informationen zur BIOS-Version, zum BMC, zur Gesamtspeicherkapazität sowie zu Datum und Uhrzeit des Systems aufgelistet sind. Informationen zum Festlegen von Datum und Uhrzeit des Systems im Menü Main finden Sie im Abschnitt „Datum und Uhrzeit des Systems einstellen“...
  • Seite 78 Menü Save & Exit eine gewünschte Aktion auswählen und so Änderungen speichern, verwerfen oder Standardwerte laden und das Programm schließlich verlassen. Drücken Sie die Eingabetaste, um einen im Menü Save & Exit eine Option auszuwählen, und wählen Sie anschließend Yes aus, wenn Sie zur ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 79: Datum Und Uhrzeit Des Systems Einstellen

    Bestätigung der Aktion aufgefordert werden. Weitere Informationen zum Verlassen des Programms „Setup Utility“ finden Sie im Abschnitt „Programm „Setup Utility“ verlassen“ auf Seite 70. Das Menü Save & Exit enthält die folgenden Optionen: • Save Changes and Exit: Änderungen speichern und das Programm „Setup Utility“ verlassen. •...

  • Seite 80: Kennwort Festlegen, Ändern Oder Löschen

    Systemplatine verwenden, um das Kennwort zu löschen. Informationen hierzu finden Sie im Abschnitt „Brücken und Schalter auf der Systemplatine“ auf Seite 53. Legen Sie anschließend für den Server ein neues Kennwort fest. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 81: Starteinheit Auswählen

    Die TPM-Funktion ist nur verfügbar, wenn auf dem Server ein TPM installiert ist. Informationen hierzu finden Sie im Abschnitt „TPM installieren“ auf Seite 139. Ein TPM kann bei Lenovo erworben werden. Nach dem Installieren eines TPM müssen Sie überprüfen, ob die TPM-Funktion im Programm „Setup Utility“...

  • Seite 82: Festlegen Des Modus Für Den Ethernet-Anschluss 0

    TMM-Firmware. Der POST setzt sich aus einer Reihe von Tests und Prozeduren zusammen, die bei jedem Einschalten des Servers ausgeführt werden. Das UEFI BIOS ist eine Softwareschicht, die die Instruktionen anderer Softwareschichten in elektrische Signale umsetzt, die von der Serverhardware ausgeführt werden ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 83: Bios Aktualisieren (Flashaktualisierung)

    Gehen Sie wie folgt vor, um BIOS zu aktualisieren (Flashaktualisierung): 1. Rufen Sie http://www.lenovo.com/drivers auf und befolgen Sie die Anweisungen auf der Webseite, um ein Paket zur BIOS-Aktualisierung herunterzuladen. 2. Laden Sie das BIOS-Aktualisierungspaket sowie die Installationsanweisungen in einer TXT-Datei herunter.

  • Seite 84: Wiederherstellung Nach Einem Fehler Bei Der Bios-Aktualisierung

    Gehen Sie wie folgt vor, um eine Wiederherstellung nach einem Fehler bei der BIOS-Aktualisierung durchzuführen: 1. Rufen Sie http://www.lenovo.com/drivers auf und befolgen Sie die Anweisungen auf der Webseite, um ein Paket zur BIOS-Aktualisierung herunterzuladen. Legen Sie anschließend die im Paket enthaltene Datei amiboot.rom im Stammverzeichnis eines bootfähigen USB-Memory-Keys ab.

  • Seite 85: Verwenden Des Programms „Thinkserver Easystartup

    Gehen Sie wie folgt vor, um das Image für das ThinkServer EasyStartup-Programm herunterzuladen und es auf eine CD/DVD zu brennen: 1. Rufen Sie http://www.lenovo.com/drivers auf und befolgen Sie die Anweisungen auf der Webseite, um das Programm „ThinkServer EasyStartup“ herunterzuladen. 2. Laden Sie das ISO-Image für das Programm „ThinkServer EasyStartup“ und die Readme-Datei herunter.

  • Seite 86: Starten Des Programms „Thinkserver Easystartup

    3. Klicken Sie nach Auswahl der Sprache für die Programmanzeige und die Tastaturbelegung auf OK. Anschließend wird mindestens eine Erinnerung bzw. Nachricht zum Konfigurieren von Speichereinheiten angezeigt. Klicken Sie auf Weiter, bis Ihnen die Lenovo Lizenzvereinbarung angezeigt wird. Lesen Sie die Lenovo Lizenzvereinbarung sorgfältig durch. Sie müssen den Bedingungen akzeptieren, damit Sie fortfahren können.

  • Seite 87: Verwenden Des Programms „Thinkserver Easystartup" Unter Einem Windows-Betriebssystem

    Mit diesem Menü können Sie die erforderlichen Einheitentreiber von der ThinkServer EasyStartup DVD auf eine austauschbare Speichereinheit herunterladen, sodass Sie die Treiber bei Bedarf problemlos für die Serverkonfiguration nutzen können. Anmerkung: Die aktuellen Einheitentreiber für verschiedene Servermodelle können stets von der Lenovo Unterstützungswebsite unter der folgenden Adresse heruntergeladen werden: http://www.lenovo.com/drivers.

  • Seite 88: Raid Konfigurieren

    Informationen zu den Einheitentreibern für jedes Servermodell, einschließlich der Treiberversionen und der -positionen im Stammverzeichnis der ThinkServer EasyStartup DVD. Anmerkung: Die aktuellen Einheitentreiber für verschiedene Servermodelle können stets von der Lenovo Unterstützungswebsite unter der folgenden Adresse heruntergeladen werden: http://www.lenovo.com/drivers.
  • Seite 89 • RAID 0: Striping auf Blockebene ohne Parität oder Spiegeln Einfaches Striping wird in der Regel als RAID 0 bezeichnet. Bei RAID 0 wird Striping verwendet, um einen hohen Datendurchsatz zu bieten, insbesondere bei großen Dateien in Umgebungen, die keine Fehlertoleranz erfordern.

  • Seite 90: Konfigurieren Von Raid Mithilfe Des Programms „Thinkserver Easystartup

    • Unterstützt Hot-Spare-Laufwerke • Erstellt eine RAID-Antwortdatei, die für das Konfigurieren von RAID-Controllern auf gleich konfigurierten Lenovo Servern verwendet werden kann. Weitere Informationen finden Sie im Abschnitt „Verwenden des Programms „ThinkServer EasyStartup““ auf Seite 73 und im Benutzerhandbuch, auf das Sie über die Hauptschnittstelle des Programms zugreifen können.

  • Seite 91: Status Der Raid-Platteneinheit

    Status der RAID-Platteneinheit Wenn Sie den Server einschalten, werden während des Selbsttests die ROM-Version des RAID-Controllers, der Status der RAID-Platteneinheit und die Liste der verfügbaren Festplattenlaufwerke angezeigt. Die RAID-Platteneinheit weist einen der folgenden Status auf: • Online Das ist der normale Status. Er bedeutet, dass die RAID-Platteneinheit ordnungsgemäß funktioniert. •...
  • Seite 92 Sie eine neue Konfiguration hinzu. Clear Configuration Löschen Sie die vorhandene Konfiguration. Select Boot Drive Wählen Sie ein virtuelles Boot-Laufwerk aus. Initialize Variiert je nach Konfiguration. Initialisieren Sie virtuelle Laufwerke. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 93: Raid-Platteneinheit Erstellen, Hinzufügen Oder Löschen

    Tabelle 1. Optionen im Menü des Programms „LSI Software RAID Configuration Utility“ (Forts.) Menüpunkt Untermenüpunkt Kommentar Objects Adapter Legen Sie Parameter fest, die mit dem Adapter zusammenhängen, z. B. die Rate für Wiederherstellung und Konsistenzprüfung, automatische Wiederherstellung usw. Virtual Drive Legen Sie Parameter für virtuelle Laufwerke fest.

  • Seite 94: Virtuelles Laufwerk Initialisieren

    Laufwerke ist. Es befindet sich in der Regel im Bereitschaftsmodus und ist bei Ausfall eines Festplattenlaufwerks betriebsbereit. Detaillierte Informationen zu Hot-Spare-Laufwerken finden Sie im Abschnitt „Introduction to RAID“ (Einführung in RAID) im MegaRAID SAS Software User Guide (MegaRAID ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 95 SAS Software-Benutzerhandbuch) auf der Dokumentations-DVD, die im Lieferumfang des Servers enthalten sind. Gehen Sie wie folgt vor, um ein Festplattenlaufwerk mithilfe des Programms „LSI Software RAID Configuration Utility“ als ein Hot-Spare-Laufwerk festzulegen: 1. Starten Sie das Programm „LSI Software RAID Configuration Utility“. Informationen hierzu finden Sie im Abschnitt „Starten des Programms „LSI Software RAID Configuration Utility““...

  • Seite 96: Konsistenzprüfung Ausführen

    2. Wählen Sie in der Hauptschnittstelle des Programms Objects ➙ Adapter ➙ Chk Const Rate aus. 3. Legen Sie die Konsistenzprüfungsrate fest, indem Sie den gewünschten Wert direkt über die Tastatur eingeben. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 97: Programm "Megaraid Storage Manager" Installieren Und Verwenden

    Bei einigen Servermodellen wird die RAID-Karte mitgeliefert, um erweiterte SATA/SAS-Hardware-RAID-Funktionen bereitzustellen. Sie können auch eine unterstützte RAID-Karte bei Lenovo erwerben und diese im Server installieren. Informationen hierzu finden Sie im Abschnitt „RAID-Karte“ auf Seite 38. Mit der RAID-Karte wird das Programm „WebBIOS Configuration Utility“ zur Verfügung gestellt, mit dem Sie RAID unabhängig vom Betriebssystem konfigurieren können.

  • Seite 98: Ethernet-Controller Konfigurieren

    Die Einheitentreiber für integrierte Ethernet-Controller können außerdem unter der Adresse http://www.lenovo.com/drivers heruntergeladen werden. Firmware aktualisieren Die Firmware des Servers wird regelmäßig aktualisiert und auf der Lenovo Website zum Herunterladen zur Verfügung gestellt. Rufen Sie im Internet die Adresse http://www.lenovo.com/drivers auf, und befolgen Sie anschließend die Anweisungen auf der Webseite, um zu prüfen, ob eine neuere Firmwareversion vorhanden ist, z.

  • Seite 99: Verwendung Des Programms „Lenovo Thinkserver Easymanage

    Schnittstelle, auf der alle zu verwaltenden Server angezeigt werden. So kann der Administrator Server bequem suchen, überwachen und verwalten. Rufen Sie http://www.lenovo.com/drivers auf und befolgen Sie die Anweisungen auf der Webseite, um das Programm „Lenovo ThinkServer EasyManage“ herunterzuladen. Genaue Informationen zur Verwendung des Programms „Lenovo ThinkServer EasyManage“ finden Sie in der Hilfefunktion des Programms.
  • Seite 100 ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 101: Kapitel 6. Hardware Installieren, Entfernen Oder Austauschen

    • Vor Verwendung des Produkts sollten Sie unbedingt die mehrsprachigen Sicherheitsanweisungen und die Lenovo Gewährleistung (LLW) auf der Dokumentations-DVD lesen, die im Lieferumfang des Produkts enthalten ist. Wenn Sie die Sicherheitshinweise beachten, minimieren Sie das Risiko von Verletzungen und Beschädigungen des Produkts.

  • Seite 102: Umgang Mit Aufladungsempfindlichen Einheiten

    • Berühren Sie vor der Installation einer neuen Komponente mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, mindestens zwei Sekunden lang eine unlackierte Metalloberfläche am Server. Dadurch wird die statische Aufladung der Verpackung und Ihres Körpers verringert. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 103: Richtlinien Zur Systemzuverlässigkeit

    • Installieren Sie die neue Komponente direkt im Server, nachdem Sie sie aus der antistatischen Schutzhülle entnommen haben, ohne sie auf einer anderen Oberfläche abzulegen. Falls dies in Ihrer Situation nur schwer durchführbar ist, legen Sie die antistatische Schutzhülle, in der die neue Komponente geliefert wurde, auf eine glatte und ebene Fläche und die neue Komponente auf die Schutzhülle.

  • Seite 104: Bei Eingeschalteter Stromversorgung Im Server Arbeiten

    4. Wenn der Server in einem Gehäuserahmen installiert ist, nehmen Sie ihn aus dem Gehäuserahmen und legen Sie ihn auf einer ebenen, sauberen und antistatischen Oberfläche ab. Sehen Sie in den mit dem Server gelieferten Anweisungen zur Installation im Gehäuserahmen nach. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 105 5. Drücken Sie den Entriegelungsknopf in die dargestellte Richtung. Abbildung 42. Entriegelungsknopf drücken 6. Bringen Sie die Abdeckungslasche in die geöffnete Position und schieben Sie die Serverabdeckung nach hinten, bis sie sich vom Gehäuse löst. Heben Sie dann die Serverabdeckung aus dem Gehäuse und legen Sie sie zur Seite.

  • Seite 106: Frontblende Entfernen Und Wieder Anbringen

    Frontblende zu entfernen und wieder anzubringen: 1. Entfernen Sie die drei Schrauben , die die Frontblende befestigen, und kippen Sie die Frontblende anschließend nach außen, um sie vom Gehäuse zu entfernen. Abbildung 44. Frontblende entfernen ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 107: Hardware Installieren, Entfernen Oder Austauschen

    Installieren und Entfernen sowie die Anweisungen, die im Lieferumfang der Serveroption enthalten sind. Anmerkungen: • Verwenden Sie nur von Lenovo bereitgestellte Teile. • Je nach Modell weichen die Abbildungen in diesem Abschnitt möglicherweise von Ihrem Server ab. Zur Vermeidung elektromagnetischer Störungen sowie zur ordnungsgemäßen Kühlung des Servers müssen alle Positionen und PCI-Kartensteckplätze entweder belegt oder abgedeckt sein.
  • Seite 108 Signalkabel von den Signalkabelanschlüssen auf der Rückwandplatine: • Signalkabel für die vorderen Steuerelemente und Anzeigen am rechten Gehäusegriff • Signalkabel für die vorderen USB-Anschlüsse am linken Gehäusegriff Abbildung 46. Signalkabel zum Gehäusegriff von der Rückwandplatine entfernen ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 109 6. Entfernen Sie an jeder Seite des Servers die Schrauben, mit denen der Gehäusegriff befestigt ist, und entfernen Sie den Gehäusegriff vom Gehäuse. Anmerkung: Ziehen Sie beim Entfernen der Gehäusegriffe vorsichtig das Signalkabel von jedem Gehäusegriff aus dem Loch im Gehäuse. Abbildung 47.
  • Seite 110 Stellen Sie sicher, dass die Bohrung im Gehäusegriff an der entsprechenden Bohrung ausgerichtet ist. Installieren Sie dann die Schraube, um den Gehäusegriff an jeder Seite des Servers zu befestigen. Abbildung 48. Gehäusegriffe installieren ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 111 c. Verbinden Sie Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen das Signalkabel an jedem Gehäusegriff mit dem entsprechenden Signalkabelanschluss an der Rückwandplatine. Abbildung 49. Signalkabel des Gehäusegriffs mit der Rückwandplatine verbinden 8. Fahren Sie mit dem Abschnitt „Austausch von Komponenten abschließen“ auf Seite 191 fort. Bei Servermodellen mit acht 3,5-Zoll-Festplattenlaufwerkpositionen und Servermodellen mit 2,5-Zoll-Festplattenlaufwerkpositionen die Gehäusegriffe entfernen und erneut anbringen...

  • Seite 112: Lüfterblech Entfernen Und Erneut Anbringen

    Computer zu Referenzzwecken anzeigen können. Anmerkung: Je nach Modell weichen die Abbildungen in diesem Abschnitt möglicherweise von Ihrem Server ab. Gehen Sie wie folgt vor, um das Lüfterblech zu entfernen und später wieder anzubringen: ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 113 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Server aus. Ziehen Sie dann alle Netzkabel von den Netzsteckdosen ab und ziehen Sie alle Kabel ab, die an den Server angeschlossen sind. 2. Wenn der Server in einem Gehäuserahmen installiert ist, nehmen Sie ihn aus dem Gehäuserahmen und legen Sie ihn auf einer ebenen, sauberen und antistatischen Oberfläche ab.

  • Seite 114: Linke Halterung Entfernen Und Erneut Installieren

    Bedienfeldplatine, den VGA-Anschluss DB-15 an der Vorderseite und mit dem Diagnosemodul zu arbeiten. Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 115 Anmerkung: Je nach Modell weichen die Abbildungen in diesem Abschnitt möglicherweise von Ihrem Server ab. Gehen Sie wie folgt vor, um die linke Halterung zu entfernen und später wieder anzubringen: 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Server aus.

  • Seite 116: Speichermodul Installieren Oder Entfernen

    Systemplatine finden und die Kabel wieder anschließen können. 13. Fahren Sie mit dem Abschnitt „Austausch von Komponenten abschließen“ auf Seite 191 fort. Speichermodul installieren oder entfernen In diesem Abschnitt finden Sie Anweisungen zum Installieren oder Entfernen eines Speichermoduls. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 117: Installationsregeln Für Speichermodule

    „Setup Utility“. Informationen hierzu finden Sie im Abschnitt „Anzeigen von Informationen im Programm „Setup Utility““ auf Seite 63. Eine Liste der unterstützten Zusatzeinrichtungen für das ThinkServer-Speichermodul finden Sie unter der Adresse http://www.lenovo.com/thinkserver Kapitel 6 Hardware installieren, entfernen oder austauschen Downloaded from www.Manualslib.com...
  • Seite 118 Speichersteckplatz (CPU2 DIMMA1) Speichersteckplatz (CPU1 DIMMA2) Speichersteckplatz (CPU2 DIMMA2) Speichersteckplatz (CPU1 DIMMB1) Speichersteckplatz (CPU2 DIMMB1) Speichersteckplatz (CPU1 DIMMB2) Speichersteckplatz (CPU2 DIMMB2) Speichersteckplatz (CPU1 DIMMC1) Speichersteckplatz (CPU2 DIMMC1) Speichersteckplatz (CPU1 DIMMC2) Speichersteckplatz (CPU2 DIMMC2) ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 119 In der folgenden Tabelle werden die Installationsregeln für Speichermodule bei Servern erläutert, in denen nur ein Mikroprozessor (CPU1) installiert ist. Die Speichersteckplätze, in denen Sie die Speichermodule in verschiedenen Situationen installieren sollten, sind mit einem „X“ gekennzeichnet. Anmerkung: Alle in einem Server zu installierenden Speichermodule müssen vom selben Typ sein (LV-RDIMM, RDIMM oder UDIMM) und dieselbe Speicherbank, Spannung und Frequenz aufweisen.

  • Seite 120: Speichermodul Installieren

    „Installationsregeln für Speichermodule“ auf Seite 105. • Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die Dokumentation, die im Lieferumfang des Speichermoduls enthalten ist, und folgen Sie den dort beschriebenen Anweisungen. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 121 Gehen Sie wie folgt vor, um ein Speichermodul zu installieren: 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Server aus. Ziehen Sie dann alle Netzkabel von den Netzsteckdosen ab und ziehen Sie alle Kabel ab, die an den Server angeschlossen sind.

  • Seite 122: Speichermodul Entfernen

    2. Wenn der Server in einem Gehäuserahmen installiert ist, nehmen Sie ihn aus dem Gehäuserahmen und legen Sie ihn auf einer ebenen, sauberen und antistatischen Oberfläche ab. Sehen Sie in den mit dem Server gelieferten Anweisungen zur Installation im Gehäuserahmen nach. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 123: Raid-Karte Installieren Oder Entfernen

    3. Entfernen Sie die Serverabdeckung. Informationen hierzu finden Sie im Abschnitt „Serverabdeckung entfernen“ auf Seite 92. 4. Entfernen Sie das Lüfterblech. Informationen hierzu finden Sie im Abschnitt „Lüfterblech entfernen und erneut anbringen“ auf Seite 100. 5. Suchen Sie die Speichersteckplätze auf der Systemplatine und lesen Sie die Installationsregeln für das Speichermodul.
  • Seite 124 Steckplatz und bewahren Sie sie für den Fall auf, dass Sie die RAID-Karte zu einem späteren Zeitpunkt wieder entfernen und die Position mit der Halterung abdecken müssen. Abbildung 63. Halterung für den PCI-Express-Kartensteckplatz entfernen ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 125 7. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue RAID-Karte befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue RAID-Karte aus der Schutzhülle. Anmerkung: Fassen Sie die RAID-Karte vorsichtig an den Kanten an. 8.
  • Seite 126 6. Wenn auf der Adapterkartenbaugruppe 1 eine Erweiterungskarte installiert ist, müssen Sie die Erweiterungskarte möglicherweise entfernen, damit Sie besser arbeiten können. Informationen hierzu finden Sie im Abschnitt „Erweiterungskarte installieren oder entfernen“ auf Seite 122. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 127: Thinkserver Raid 500 Upgrade Key For Advanced Raid Installieren Oder Entfernen

    7. Auf der Adapterkartenbaugruppe 1 befinden sich zwei PCI-Express-Kartensteckplätze und die RAID-Karte wird im längeren Steckplatz installiert. Fassen Sie die RAID-Karte an den Kanten und ziehen Sie sie vorsichtig aus dem PCI-Express-Kartensteckplatz. Anmerkung: Die RAID-Karte passt genau in den PCI-Express-Kartensteckplatz. Schieben Sie ggf. die RAID-Karte etwas hin und her, bis sie vollständig aus dem Steckplatz entfernt werden kann.

  • Seite 128: Tr 500-Schlüssel Installieren

    Mit dem TR 500-Schlüssel können die Kapazitäten des installierten ThinkServer RAID 500 Adapter erweitert werden, indem die RAID 5 und RAID 50 für die erweiterte SATA/SAS-Hardware-RAID aktiviert wird. Ein TR 500-Schlüssel kann bei Lenovo erworben werden. TR 500-Schlüssel installieren Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“...
  • Seite 129 6. Suchen Sie auf dem ThinkServer RAID 500 Adapter den Anschluss für den RAID 5-Schlüssel und setzen Sie dann den TR 500-Schlüssel vorsichtig in den Anschluss. Falls erforderlich, können Sie den ThinkServer RAID 500 Adapter zuerst entfernen, den TR 500-Schlüssel darauf installieren und den ThinkServer RAID 500 Adapter dann wieder installieren.
  • Seite 130 TR 500-Schlüssel nicht verfügbar sind, müssen Sie RAID für Ihren Server möglicherweise erneut konfigurieren. Informationen zum Konfigurieren von Hardware-RAID erhalten Sie im MegaRAID SAS Software User Guide (MegaRAID SAS Software-Benutzerhandbuch) auf der Dokumentations-DVD, die im Lieferumfang des Servers enthalten ist. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 131: Thinkserver Raid 700 Battery Installieren Oder Entfernen

    ThinkServer RAID 700 Battery installieren oder entfernen Dieser Abschnitt enthält Anweisungen zum Installieren oder Entfernen der ThinkServer RAID 700 Battery (nachfolgend als TR 700-Batterie bezeichnet). Die TR 700-Batterie schützt die Integrität der zwischengespeicherten Daten auf dem ThinkServer RAID 700 Adapter, indem er im Falle des vollständigen Ausfalls der Wechselstromversorgung oder eines kurzen Stromausfalls eine Notstromversorgung für bis zu 72 Stunden bietet.
  • Seite 132 TR 700-Batterie entfernen Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“ auf Seite iii und die „Richtlinien“ auf Seite 89 aufmerksam lesen und verstehen. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 133 Dieser Abschnitt enthält Anweisungen zum Entfernen der TR 700-Batterie, wenn bei Ihrem Server ein ThinkServer RAID 700 Adapter mit der Zusatzeinrichtung für eine TR 700-Batterie installiert ist. Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können.

  • Seite 134: Erweiterungskarte Installieren Oder Entfernen

    2. Wenn der Server in einem Gehäuserahmen installiert ist, nehmen Sie ihn aus dem Gehäuserahmen und legen Sie ihn auf einer ebenen, sauberen und antistatischen Oberfläche ab. Sehen Sie in den mit dem Server gelieferten Anweisungen zur Installation im Gehäuserahmen nach. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 135 3. Entfernen Sie die Serverabdeckung. Informationen hierzu finden Sie im Abschnitt „Serverabdeckung entfernen“ auf Seite 92. 4. Entfernen Sie das Lüfterblech. Informationen hierzu finden Sie im Abschnitt „Lüfterblech entfernen und erneut anbringen“ auf Seite 100. 5. Entfernen Sie die Adapterkartenbaugruppe 1 und legen Sie sie mit der Oberseite nach unten auf einer ebenen, sauberen und antistatischen Oberfläche ab.

  • Seite 136: Erweiterungskarte Entfernen

    Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können. Anmerkungen: • Möglicherweise sieht Ihre Karte etwas anders aus als in den Abbildungen in diesem Abschnitt dargestellt. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 137 • Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die Dokumentation, die im Lieferumfang der Erweiterungskarte enthalten ist, und folgen Sie den dort beschriebenen Anweisungen. Gehen Sie wie folgt vor, um eine Erweiterungskarte zu entfernen: 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Server aus.

  • Seite 138: Ethernet-Karte Installieren Oder Entfernen

    Anmerkung: In der Regel werden Ethernet-Karten auf der Adapterkartenbaugruppe 2 installiert. Eine Ethernet-Karte kann auch in einem PCI-Express-Kartensteckplatz installiert werden, der sie unterstützt. Lesen Sie den Abschnitt „Rückansicht des Servers“ auf Seite 29, um die PCI-Express-Kartensteckplätze des Servers zu bestimmen. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 139 5. Suchen Sie den PCI-Express-Kartensteckplatz zum Installieren der Ethernet-Karte und entfernen Sie dann die Halterung für den PCI-Express-Kartensteckplatz von der Adapterkartenbaugruppe. Bewahren Sie die Halterung für den Fall auf, dass Sie die Ethernet-Karte zu einem späteren Zeitpunkt wieder entfernen und die Position mit der Halterung abdecken müssen. Abbildung 73.
  • Seite 140 10. Installieren Sie die Adapterkartenbaugruppe 2 erneut. Informationen hierzu finden Sie im Abschnitt „Adapterkartenbaugruppe 2 austauschen“ auf Seite 176. Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 141 Treiber für die Ethernet-Karte auf eine austauschbare Speichereinheit herunter. Übertragen Sie dann den Ethernet-Kartentreiber von der austauschbaren Speichereinheit auf Ihren Server und führen Sie die Treiberdatei aus, um den Treiber zu installieren. Die aktuellen Einheitentreiber für verschiedene Servermodelle können stets von der Lenovo Unterstützungswebsite unter der folgenden Adresse heruntergeladen werden: http://www.lenovo.com/drivers.

  • Seite 142: Thinkserver Raid 300 Upgrade Key For Advanced Raid Installieren Oder Entfernen

    Advanced RAID (nachfolgend als TR 300-Schlüssel bezeichnet). Mit dem TR 300-Schlüssel kann die Kapazität der Systemplatine erweitert werden, indem RAID 5 für ThinkServer RAID 300 (auch als integrierter SAS-Software-RAID bezeichnet) aktiviert wird. Ein TR 300-Schlüssel kann bei Lenovo erworben werden. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 143: Tr 300-Schlüssel Installieren

    TR 300-Schlüssel installieren Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“ auf Seite iii und die „Richtlinien“ auf Seite 89 aufmerksam lesen und verstehen. Dieser Abschnitt enthält Anweisungen zum Installieren des TR 300-Schlüssels. Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können.
  • Seite 144 Seite 191. Die integrierte SAS-Software-RAID 5 ist dann für Ihren Server verfügbar, wenn bei diesem die erforderliche Anzahl an Festplattenlaufwerken installiert ist. Informationen zum Konfigurieren von RAID finden Sie im Abschnitt „RAID konfigurieren“ auf Seite 76. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 145 TR 300-Schlüssel entfernen Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“ auf Seite iii und die „Richtlinien“ auf Seite 89 aufmerksam lesen und verstehen. In diesem Abschnitt finden Sie Anweisungen zum Entfernen des TR 300-Schlüssels, wenn auf Ihrem Server ein solcher Schlüssel auf der Systemplatine installiert ist.
  • Seite 146 Komponenten abschließen“ auf Seite 191. Da die integrierte SAS-Software-RAID 5 ohne den TR 300-Schlüssel nicht verfügbar ist, müssen Sie RAID für Ihren Server möglicherweise erneut konfigurieren. Informationen hierzu finden Sie im Abschnitt „RAID konfigurieren“ auf Seite 76. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 147: Thinkserver Management Module Premium Installieren Oder Entfernen

    Ereignisse reagieren und die entsprechenden Wartungsaufgaben vornehmen können. Aus diesem Grund bietet das TMM Premium als integrierte Lösung Ihres Servers einen höheren Verwaltungskomfort als das einfache Server-Management. Ein TMM Premium kann bei Lenovo erworben werden. TMM Premium installieren Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“...
  • Seite 148 Seite 191. Anschließend finden Sie weitere Informationen zur Serverfernverwaltung im ThinkServer Management Module User Guide (ThinkServer Management Module-Benutzerhandbuch), das unter http://www.lenovo.com/ThinkServerUserGuides zum Herunterladen bereitsteht. TMM Premium entfernen Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“...
  • Seite 149 Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können. Anmerkungen: • Wenn Sie TMM Premium entfernen, steht die iKVM-Funktion für die Fernverwaltung des Servers nicht zur Verfügung.

  • Seite 150: Thinkserver Trusted Platform Module Installieren Oder Entfernen

    Bei TPM handelt es sich um einen von TCT (Trusted Computing Group) entwickelten Sicherheitschip, der eine Hardwaremethode zur Datenverschlüsselung bietet. Das Modul speichert Kennwörter, Verschlüsselungsschlüssel und digitale Zertifikate und stellt so Sicherheitslösungen zur Verfügung und schützt den Computer. Ein TPM-Modul kann bei Lenovo erworben werden. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 151: Tpm Installieren

    TPM installieren Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“ auf Seite iii und die „Richtlinien“ auf Seite 89 aufmerksam lesen und verstehen. In diesem Abschnitt finden Sie Anweisungen zum Installieren des TPM. Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können.
  • Seite 152 (Sicherheitsinformationen)“ auf Seite iii und die „Richtlinien“ auf Seite 89 aufmerksam lesen und verstehen. In diesem Abschnitt finden Sie Anweisungen zum Entfernen des TPM, wenn auf Ihrem Server ein solches Modul installiert ist. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 153 Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können. Anmerkungen: • Wenn Sie das TPM entfernen, steht die TPM-Funktion nicht zur Verfügung. • Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die Dokumentation, die im Lieferumfang des TPM enthalten ist, und folgen Sie den dort beschriebenen Anweisungen.

  • Seite 154: Redundante Hot-Swap-Netzteilmodule Installieren Oder Austauschen

    Redundante Hot-Swap-Netzteilmodule installieren oder austauschen Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“ auf Seite iii und die „Richtlinien“ auf Seite 89 aufmerksam lesen und verstehen. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 155 Netzteil ein Fehler auftritt. Sie können ein defektes redundantes Hot-Swap-Netzteil austauschen, ohne hierzu den Server ausschalten zu müssen. Einige Servermodelle verfügen standardmäßig nur über ein Netzteil. Sie können ein optionales redundantes Hot-Swap-Netzteil von Lenovo erwerben. Vorsicht: Gefahr durch bewegliche Teile. Nicht mit den Fingern oder anderen Körperteilen berühren.
  • Seite 156 Hot-Swap-Netzteil möglicherweise nicht. Falls Ihr Server mit einem Intelligent Diagnostics Module Premium geliefert wird, können Sie auch mithilfe der Anzeigen am Feld des Moduls das fehlerhafte Netzteil finden. Informationen hierzu finden Sie im Abschnitt „Diagnosemodul“ auf Seite ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 157 2. Wenn Sie ein redundantes Hot-Swap-Netzteil austauschen, drücken Sie die Entriegelungslasche die angezeigte Richtung und ziehen Sie gleichzeitig vorsichtig am Griff , um das fehlerhafte redundante Hot-Swap-Netzteil aus dem Gehäuse zu ziehen. Abbildung 85. Redundantes Hot-Swap-Netzteil entfernen 3. Berühren Sie mit der antistatischen Schutzhülle, in der das neue redundante Hot-Swap-Netzteil enthalten ist, eine unlackierte Oberfläche an der Außenseite des Servers.

  • Seite 158: Kühlkörper Installieren Oder Austauschen

    4. Entfernen Sie das Lüfterblech. Informationen hierzu finden Sie im Abschnitt „Lüfterblech entfernen und erneut anbringen“ auf Seite 100. 5. Suchen Sie den Kühlkörper oder den Platz zum Installieren des zweiten Kühlkörpers. Informationen hierzu finden Sie im Abschnitt „Serverkomponenten“ auf Seite 33. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 159 6. Wenn Sie einen Kühlkörper austauschen, entfernen Sie die vier Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. Es wird empfohlen, die vier Schrauben vorsichtig von der Systemplatine zu entfernen. Gehen Sie dabei wie folgt vor, um mögliche Beschädigungen an der Systemplatine zu vermeiden: a.

  • Seite 160: Mikroprozessor Installieren Oder Austauschen

    • Informationen zum Abschließen der Installation oder des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 191. Mikroprozessor installieren oder austauschen Dieser Abschnitt enthält Anweisungen zum Installieren oder Austauschen des Mikroprozessors. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 161: Zweiten Mikroprozessor Installieren

    Bei Servermodellen mit einem Mikroprozessor ist der Mikroprozessor im Mikroprozessorstecksockel 1 installiert und der Mikroprozessorstecksockel 2 ist durch eine Stecksockelabdeckung aus Plastik geschützt. Sie können bei Lenovo einen Mikroprozessor-Erweiterungssatz erwerben und den zweiten Mikroprozessor installieren, um die Systemkapazitäten zu erweitern.
  • Seite 162 Stecksockelabdeckung benötigen, um die Kontaktstifte am Stecksockel zu schützen. Anmerkung: Lassen Sie nichts auf den ungeschützten Mikroprozessorstecksockel tropfen oder fallen. Die Kontaktstifte des Stecksockels müssen so sauber wie möglich bleiben. Abbildung 90. Abdeckung des Mikroprozessorstecksockels entfernen ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 163 8. Berühren Sie mit der antistatischen Schutzhülle, in der sich der neue Mikroprozessor befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend den neuen Mikroprozessor aus der Schutzhülle. 9. Entfernen Sie die Schutzabdeckung, die die vergoldeten Kontakte an der Unterseite des neuen Mikroprozessors schützt.

  • Seite 164: Mikroprozessor Austauschen

    Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“ auf Seite iii und die „Richtlinien“ auf Seite 89 aufmerksam lesen und verstehen. Dieser Abschnitt enthält Anweisungen zum Austauschen des Mikroprozessors. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 165 Vorsicht: Der Kühlkörper und der Mikroprozessor sind möglicherweise sehr heiß. Schalten Sie den Server aus und lassen Sie ihn drei bis fünf Minuten lang abkühlen, bevor Sie die Serverabdeckung entfernen. Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können.
  • Seite 166 Stück nach außen, um den Griff aus der gesicherten Position zu lösen. Schwenken Sie dann den Griff nach oben in die vollständig geöffnete Position. Drücken Sie dann vorsichtig auf die Mikroprozessorhalterung, um sie zu öffnen. Abbildung 94. Kleinen Griff und Mikroprozessorhalterung öffnen ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 167 7. Stellen Sie sicher, dass der kleinen Griff und die Mikroprozessorhalterung vollständig geöffnet sind. Berühren Sie nur die Kanten des Mikroprozessors und heben Sie ihn vorsichtig gerade nach oben aus dem Mikroprozessorstecksockel. Legen Sie den alten Mikroprozessor auf einer antistatischen Oberfläche ab.
  • Seite 168 Ecke des neuen Mikroprozessors dient als Orientierung für die Ausrichtung des Mikroprozessors. Der neue Mikroprozessor ist richtig ausgerichtet, wenn dieses kleine Dreieck zur abgeschrägten Ecke des Mikroprozessorsockels zeigt. Abbildung 97. Mikroprozessor installieren ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 169: Optisches Laufwerk Installieren Oder Austauschen

    11. Schließen Sie die Mikroprozessorhalterung vorsichtig. Schließen Sie dann den kleinen Griff vorsichtig, um die Halterung in der vorgesehenen Position zu verriegeln und den neuen Mikroprozessor im Stecksockel zu sichern. Abbildung 98. Mikroprozessor im Stecksockel sichern 12. Installieren Sie den Kühlkörper erneut. Informationen hierzu finden Sie im Abschnitt „Kühlkörper installieren oder austauschen“...
  • Seite 170 3. Entfernen Sie die Serverabdeckung. Informationen hierzu finden Sie im Abschnitt „Serverabdeckung entfernen“ auf Seite 92. 4. Suchen Sie die Position des optischen Laufwerks. Informationen hierzu finden Sie im Abschnitt „Serverkomponenten“ auf Seite 33. 5. Führen Sie eine der folgenden Aktionen aus: ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 171 • Wenn Sie das optische Laufwerk austauschen, ziehen Sie das Signal- und das Netzkabel von der Rückseite des optischen Laufwerks ab. Drücken Sie die Rückseite der Halteklammer die angezeigte Richtung und drücken Sie das optische Laufwerk von hinten, bis es vorn aus dem Gehäuse hinausragt.
  • Seite 172 7. Entfernen Sie die Halteklammer vom alten optischen Laufwerk bzw. dem Platzhalter des optischen Laufwerks. Installieren Sie sie anschließend an der Seite des neuen optischen Laufwerks. Abbildung 101. Halteklammer des optischen Laufwerks installieren ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 173 8. Schieben Sie das neue optische Laufwerk mit der Halteklammer von der Vorderseite aus in die Laufwerkposition, bis es einrastet. Abbildung 102. Optisches Laufwerk bei Servermodellen mit 3,5-Zoll-Festplattenlaufwerken installieren Abbildung 103. Optisches Laufwerk bei Servermodellen mit 2,5-Zoll-Festplattenlaufwerken installieren Kapitel 6 Hardware installieren, entfernen oder austauschen Downloaded from www.Manualslib.com...

  • Seite 174: Hot-Swap-Festplattenlaufwerk Installieren Oder Austauschen

    Kühlung des Servers beeinträchtigen. Dies kann zu einer Überhitzung oder zur Beschädigung von Komponenten führen. Installieren Sie zur Vermeidung elektromagnetischer Störungen sowie zur Kühlung des Servers ein neues Hot-Swap-Festplattenlaufwerk, sobald Sie das defekte Laufwerk oder den Platzhalter entfernt haben. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 175 Lesen Sie zu Beginn die folgenden Installationsregeln für Festplattenlaufwerke: • Beachten Sie beim Installieren eines Festplattenlaufwerks die Reihenfolge für Festplattenlaufwerkpositionen. Informationen zu den Festplattenlaufwerkpositionen bei Ihrem Server finden Sie im Abschnitt „Vorderansicht des Servers“ auf Seite 16. • Bei RAID-Konfigurationen müssen innerhalb einer einzelnen RAID-Platteneinheit die Festplattenlaufwerke demselben Typ angehören und die gleiche Kapazität aufweisen.
  • Seite 176 Abbildung 106. Griff der Halterung des 2,5-Zoll-Hot-Swap-Festplattenlaufwerks oder des Platzhalters entriegeln 2. Ziehen Sie am Griff und schieben Sie das Hot-Swap-Festplattenlaufwerk bzw. den Platzhalter vorsichtig vorn aus dem Gehäuse. Abbildung 107. Halterung für 3,5-Zoll-Hot-Swap-Festplattenlaufwerk oder Platzhalter entfernen ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 177 Abbildung 108. Halterung für 2,5-Zoll-Hot-Swap-Festplattenlaufwerk oder Platzhalter entfernen 3. Berühren Sie mit der antistatischen Schutzhülle, in der das neue Hot-Swap-Festplattenlaufwerk enthalten ist, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie nun das neue Hot-Swap-Festplattenlaufwerk aus der Schützhülle. Anmerkung: Berühren Sie dabei nicht die Platine am Festplattenlaufwerk. 4.

  • Seite 178: Rückwandplatine Für Hot-Swap-Festplattenlaufwerke Austauschen

    Dieser Abschnitt enthält Anweisungen zum Austauschen der Rückwandplatine für Hot-Swap-Festplattenlaufwerke. Dieser Abschnitt enthält Folgendes: • „Rückwandplatine für Servermodelle mit acht 3,5-Zoll-Festplattenlaufwerkpositionen austauschen“ auf Seite 167 • „Rückwandplatine für Servermodelle mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen austauschen“ auf Seite 170 ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 179 • „Rückwandplatine für Servermodelle mit 2,5-Zoll-Festplattenlaufwerkpositionen austauschen“ auf Seite Anmerkung: Die Rückwandplatine für Hot-Swap-Festplattenlaufwerke ist empfindlich gegen elektrostatische Entladung. Lesen Sie unbedingt zuerst den Abschnitt „Umgang mit aufladungsempfindlichen Einheiten“ auf Seite 90 und führen Sie den Vorgang vorsichtig aus. Rückwandplatine für Servermodelle mit acht 3,5-Zoll-Festplattenlaufwerkpositionen austauschen Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“...
  • Seite 180 9. Berühren Sie mit der antistatischen Schutzhülle, in der die neue Rückwandplatine für Hot-Swap-Festplattenlaufwerke enthalten ist, eine unlackierte Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend die Rückwandplatine aus der Schützhülle. Anmerkung: Fassen Sie die Rückwandplatine vorsichtig an den Kanten an. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 181 10. Achten Sie auf die Ausrichtung der neuen Rückwandplatine und bringen Sie sie so am Gehäuse an, dass die kleinen Häkchen , die sich am Gehäuse befinden, durch die entsprechenden Löcher in der neuen Rückwandplatine geführt werden. Drücken Sie dann die neue Rückwandplatine vorsichtig gerade nach unten, sodass sie durch die kleinen Halteklammern am Gehäuse fixiert wird.
  • Seite 182 (falls vorhanden). Informationen hierzu finden Sie im Abschnitt „Hot-Swap-Festplattenlaufwerk installieren oder austauschen“ auf Seite 162. 6. Notieren Sie sich die Kabelanschlüsse der Rückwandplatine und ziehen Sie dann alle Kabel von der Rückwandplatine ab. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 183 7. Heben Sie die Rückwandplatine ein Stückchen gerade nach oben, sodass die kleinen Häkchen Gehäuse an den entsprechenden Bohrungen in der Rückwandplatine ausgerichtet sind. Bewegen Sie die Rückwandplatine dann langsam und vorsichtig in Richtung der Gehäuserückseite, bis die Häkchen durch die Bohrungen in der Rückwandplatine geführt werden. Anschließend können Sie die Rückwandplatine komplett aus dem Gehäuse entfernen.

  • Seite 184: Rückwandplatine Für Servermodelle Mit 2,5-Zoll-Festplattenlaufwerkpositionen Austauschen

    (falls vorhanden). Informationen hierzu finden Sie im Abschnitt „Hot-Swap-Festplattenlaufwerk installieren oder austauschen“ auf Seite 162. 6. Notieren Sie sich die Kabelanschlüsse der Rückwandplatine und ziehen Sie dann alle Kabel von der Rückwandplatine ab. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 185 7. Entfernen Sie die drei Schrauben, mit denen die Rückwandplatine befestigt ist, und heben Sie die Rückwandplatine anschließend vorsichtig aus dem Gehäuse. Abbildung 117. Rückwandplatine für Servermodelle mit 2,5-Zoll-Festplattenlaufwerkpositionen entfernen 8. Berühren Sie mit der antistatischen Schutzhülle, in der die neue Rückwandplatine für Hot-Swap-Festplattenlaufwerke enthalten ist, eine unlackierte Oberfläche an der Außenseite des Servers.

  • Seite 186: Adapterkartenbaugruppe 1 Austauschen

    In diesem Abschnitt finden Sie Anweisungen zum Austauschen der Adapterkartenbaugruppe 1. Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 187 Anmerkung: Je nach Modell weichen die Abbildungen in diesem Abschnitt möglicherweise von Ihrem Server ab. Gehen Sie wie folgt vor, um die Adapterkartenbaugruppe 1 zu auszutauschen: 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten und den Server aus.

  • Seite 188: Adapterkartenbaugruppe 2 Austauschen

    Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“ auf Seite iii und die „Richtlinien“ auf Seite 89 aufmerksam lesen und verstehen. In diesem Abschnitt finden Sie Anweisungen zum Austauschen der Adapterkartenbaugruppe 2. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 189 Drucken Sie zu Beginn alle zugehörigen Anweisungen aus oder stellen Sie sicher, dass Sie die PDF-Version auf einem anderen Computer zu Referenzzwecken anzeigen können. Anmerkung: Je nach Modell weichen die Abbildungen in diesem Abschnitt möglicherweise von Ihrem Server ab. Gehen Sie wie folgt vor, um die Adapterkartenbaugruppe 2 zu auszutauschen: 1.
  • Seite 190 Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. • Informationen zum Abschließen des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 191. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 191: Bedienfeld-Platine Austauschen

    Bedienfeld-Platine austauschen In diesem Abschnitt finden Sie Anweisungen zum Austauschen der Bedienfeld-Platine. Dieser Abschnitt enthält Folgendes: • „Bedienfeld-Platine bei Servermodellen mit acht 3,5-Zoll-Festplattenlaufwerkpositionen austauschen“ auf Seite 179 • „Bedienfeld-Platine bei Servermodellen mit 2,5-Zoll-Festplattenlaufwerkpositionen austauschen“ auf Seite 181 Bei Servermodellen mit zwölf 3,5-Zoll-Festplattenlaufwerkpositionen sind die vorderen USB-Anschlüsse in den linken Gehäusegriff integriert und die vorderen Steuerelemente und Anzeigen sind in den rechten Gehäusegriff integriert.
  • Seite 192 7. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Bedienfeld-Platine befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie nun die neue Bedienfeld-Platine aus der Schützhülle. Anmerkung: Fassen Sie die Bedienfeld-Platine vorsichtig an den Kanten an. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 193 8. Positionieren Sie das neue Bedienfeld so auf dem Gehäuse, dass die Steuerelemente an der Vorderseite, die Anschlüsse und Anzeigen durch die entsprechenden Bohrungen in der Frontblende verlaufen und die beiden Schraublöcher in der neuen Bedienfeld-Platine an den entsprechenden Haltestiften am Gehäuse ausgerichtet sind.
  • Seite 194 10. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Bedienfeld-Platine befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie nun die neue Bedienfeld-Platine aus der Schützhülle. Anmerkung: Fassen Sie die Bedienfeld-Platine vorsichtig an den Kanten an. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 195: Diagnosemodul Austauschen

    11. Positionieren Sie das neue Bedienfeld so in der linken Halterung, dass die Steuerelemente an der Vorderseite, die Anschlüsse und Anzeigen durch die entsprechenden Bohrungen in der Halterung verlaufen und die beiden Schraublöcher in der neuen Bedienfeld-Platine an den entsprechenden Haltestiften an der Halterung ausgerichtet sind.
  • Seite 196 7. Berühren Sie mit der antistatischen Schutzhülle, in der sich das neue Diagnosemodul befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend das neue Diagnosemodul aus der Schutzhülle. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 197: Diagnosemodul Bei Servermodellen Mit 2,5-Zoll-Festplattenlaufwerkpositionen Austauschen

    8. Schieben Sie das neue Diagnosemodul von vorne in das Gehäuse, bis es einrastet. Abbildung 128. Diagnosemodul bei Servermodellen mit acht 3,5-Zoll-Festplattenlaufwerkpositionen installieren 9. Schließen Sie das Diagnosemodul-Kabel hinten an das neue Diagnosemodul an. 10. Wenn Sie angewiesen werden, das alte Diagnosemodul einzusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial.
  • Seite 198 Sie im Abschnitt „Linke Halterung entfernen und erneut installieren“ auf Seite 102. 16. Wenn Sie angewiesen werden, das alte Diagnosemodul einzusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...

  • Seite 199: Systemlüfter Austauschen

    Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. • Informationen zum Abschließen des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 191. Systemlüfter austauschen Achtung: Bevor Sie den Server öffnen oder Reparaturversuche durchführen, sollten Sie die „Safety Information (Sicherheitsinformationen)“...
  • Seite 200 Anschluss an der Unterseite des neuen Systemlüfters in Richtung der Gehäusehinterseite zeigt. Drücken Sie anschließend den neuen Systemlüfter nach unten, bis er eingerastet ist. Anmerkung: Installieren Sie den neuen Systemlüfter unmittelbar nach dem Entfernen des fehlerhaften Lüfters. Abbildung 132. Systemlüfter installieren ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 201: Batterie Der Systemplatine Austauschen

    6. Wenn Sie angewiesen werden, den alten Systemlüfter einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie das für den Versand zur Verfügung gestellte Verpackungsmaterial. Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. • Informationen zum Abschließen des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“...
  • Seite 202 8. Bei der Entsorgung der alten Batterie der Systemplatine die örtlichen Richtlinien für Sondermüll sowie die allgemeinen Sicherheitsbestimmungen beachten. Weiteres Vorgehen: • Informationen zur Installation weiterer Hardware finden Sie in den entsprechenden Abschnitten. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 203: Austausch Von Komponenten Abschließen

    • Informationen zum Abschließen des Austauschvorgangs finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 191. Wenn Sie die Batterie der Systemplatine ausgetauscht haben, müssen Sie Kennwörter sowie Systemdatum und -uhrzeit zurücksetzen und den Server neu konfigurieren. Informationen hierzu finden Sie im Abschnitt Kapitel 5 „Server konfigurieren“ auf Seite 63. Austausch von Komponenten abschließen In diesem Abschnitt finden Sie Anweisungen, die Ihnen dabei helfen, den Teileaustausch abzuschließen und den Server einzuschalten.
  • Seite 204 Abbildung 135. Ein Beispiel für die Kabelführung (Servermodelle mit 16 2,5-Festplattenlaufwerken und zwei Rückwandplatinen) 3. Wenn Sie das Lüfterblech entfernt haben, bringen Sie es erneut an. Informationen hierzu finden Sie im Abschnitt „Lüfterblech entfernen und erneut anbringen“ auf Seite 100. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 205 4. Wenn Sie bei Servermodellen mit 2,5-Zoll-Hot-Swap-Festplattenlaufwerkpositionen die Frontblende entfernt haben, bringen Sie sie wieder an. Informationen hierzu finden Sie im Abschnitt „Frontblende entfernen und wieder anbringen“ auf Seite 94. 5. Stellen Sie sicher, dass sich die Abdeckungslasche in der geöffneten Position befindet. Platzieren Sie die Serverabdeckung so über dem Gehäuse, dass die Abdeckungslasche mit dem Abdeckungslaschenschlitz am Gehäuse ausgerichtet ist.

  • Seite 206: Serverkonfiguration Aktualisieren

    Achtung: Um Schäden an den Komponenten zu verhindern, schließen Sie die Netzkabel zuletzt an. Anmerkung: In den meisten Ländern und Regionen der Welt ist es erforderlich, dass fehlerhafte CRUs an Lenovo zurückgesendet werden. Informationen hierzu sind im Lieferumfang der CRU enthalten oder werden Ihnen gesondert einige Tage nach Erhalt der CRU zugeschickt.

  • Seite 207: Kapitel 7. Fehlerbehebung Und Diagnose

    Service anfordern“ auf Seite 203. Status- und Diagnoseanzeigen Der Server verfügt über Status- und Diagnoseanzeigen an der Vorder- und Rückseite des Gehäuses, an der Systemplatine, an den Hot-Swap-Festplattenlaufwerken, an den redundanten Hot-Swap-Netzteilen © Copyright Lenovo 2012 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 208: Systemereignisprotokoll Anzeigen

    Starteinheit festgelegt haben. Informationen hierzu finden Sie im Abschnitt „Starteinheit auswählen“ auf Seite 69. 3. Überprüfen Sie, ob das optische Laufwerk oder die DVD fehlerhaft ist. Informationen hierzu finden Sie im ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 209: Fehler Am Optischen Laufwerk

    Symptom Aktion Abschnitt „Fehler am optischen Laufwerk“ auf Seite 197. Das Installationsprogramm für das Betriebssystem Geben Sie weiteren Speicherplatz auf dem befindet sich in einer Endlosschleife und kann die Festplattelaufwerk frei. Installation nicht abschließen. Das Programm „ThinkServer EasyStartup“ startet den 1.

  • Seite 210: Fehler Am Festplattenlaufwerk

    Problem noch immer nicht behoben werden kann, wenden Sie sich an den zuständigen technischen Dienst. Informationen hierzu finden Sie im Abschnitt Kapitel 8 „Informationen, Hilfe und Service anfordern“ auf Seite 203. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...
  • Seite 211 Anmerkungen: • Wenn Sie angewiesen werden, CRUs zu entfernen, zu installieren oder auszutauschen, lesen Sie die hierfür vorgesehene Vorgehensweise in Kapitel 6 „Hardware installieren, entfernen oder austauschen“ auf Seite 89. • Mit den Statusanzeigen auf jedem Hot-Swap-Festplattenlaufwerk können Fehler ohne großen Aufwand ermittelt werden.

  • Seite 212: Fehler Am Speichermodul

    Reihenfolge durch, bis der Fehler behoben ist. Lässt sich der Fehler durch keine dieser Maßnahmen beheben, finden Sie im Abschnitt „Fehlerbehebungsprozedur“ auf Seite 195 Informationen zu den Schritten, die Sie durchführen sollten, nachdem Sie die Informationen in diesem Abschnitt befolgt haben. ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com...
  • Seite 213 Symptom Aktion Alle oder einige Tasten der Tastatur funktionieren nicht. 1. Überprüfen Sie Folgendes: • Das Kabel der USB-Tastatur ist fest an einen USB-Anschluss des Servers angeschlossen. Wenn die USB-Tastatur an einen USB-Hub angeschlossen ist, ziehen Sie die Tastatur vom Hub ab und schließen Sie sie direkt an den Server •...
  • Seite 214 ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 215: Kapitel 8. Informationen, Hilfe Und Service Anfordern

    Server-Benutzerhandbuch. In den Informationen zur Fehlerbehebung und zur Diagnose werden Sie möglicherweise darauf hingewiesen, dass Sie zusätzliche oder aktualisierte Einheitentreiber bzw. Software benötigen. Auf den Websites von Lenovo im World Wide Web erhalten Sie aktuelle technische Informationen dazu. Darüber hinaus können Sie sich von dort Dokumentationen oder Einheitentreiber und Aktualisierungen herunterladen.

  • Seite 216: Lenovo Unterstützungswebsite

    • Schlagen Sie in den Fehlerbehebungsinformationen in der Systemdokumentation nach, die auf der mit dem Produkt gelieferten Dokumentations-DVD zur Verfügung steht. • Rufen Sie die Lenovo Unterstützungswebsite unter der Adresse http://www.lenovo.com/support auf, um dort nach aktuellen technischen Informationen, neuen Einheitentreibern sowie Hinweisen und Tipps zu suchen.

  • Seite 217: Andere Services In Anspruch Nehmen

    Ihren Lenovo Vertriebsbeauftragten. Andere Services in Anspruch nehmen Wenn Sie mit einem Lenovo Notebook-Computer auf Reisen unterwegs sind oder Ihren Computer in ein Land bringen, in dem Ihr Desktop-, Notebook- oder Servermaschinentyp verkauft wird, haben Sie möglicherweise Anspruch auf den Internationalen Garantieservice, der Sie automatisch berechtigt, Garantieservice während der gesamten Garantiedauer zu erhalten.
  • Seite 218 Region variieren. Weitere Informationen zu diesen Services finden Sie auf der Lenovo Website unter folgender Adresse: http://www.lenovo.com ThinkServer RD430 Benutzerhandbuch Downloaded from www.Manualslib.com manuals search engine...

  • Seite 219: Anhang A. Bemerkungen

    Funktionen in anderen Ländern nicht an. Informationen über die gegenwärtig im jeweiligen Land verfügbaren Produkte und Services sind beim Lenovo Ansprechpartner erhältlich. Hinweise auf Lenovo Lizenzprogramme oder andere Lenovo Produkte bedeuten nicht, dass nur Programme, Produkte oder Services von Lenovo verwendet werden können. Anstelle der Lenovo Produkte, Programme oder Services können auch andere ihnen äquivalente Produkte, Programme oder Services verwendet werden, solange diese keine gewerblichen...

  • Seite 220: Marken

    Daten in ihrer spezifischen Umgebung prüfen. Marken Lenovo, das Lenovo Logo und ThinkServer sind Marken von Lenovo in den USA und/oder anderen Ländern. Intel und Intel Xeon sind Marken der Intel Corporation in den USA und/oder anderen Ländern.

  • Seite 221: Informationen Zur Wiederverwertung/Entsorgung

    Informationen zur Wiederverwertung/Entsorgung Lenovo fordert die Besitzer von IT-Geräten auf, diese Geräte nach ihrer Nutzung ordnungsgemäß der Wiederverwertung zuzuführen. Lenovo bietet Kunden entsprechende Programme zur umweltgerechten Wiederverwertung/Entsorgung ihrer IT-Produkte an. Informationen zur Wiederverwertung von Lenovo Produkten finden Sie unter folgender Adresse: http://www.lenovo.com/recycling...

  • Seite 222: Anforderung An Batterien Mit Perchlorat

    Gase so gering zu halten, dass die Gesundheit und die Sicherheit der beteiligten Personen dadurch nicht gefährdet sind. Wenn Lenovo feststellt, dass der Server aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Servern oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur...

  • Seite 223: Wichtige Informationen Zur European Directive 2002/96/Ec

    équipements électriques et électroniques sur l'environnement et la santé en raison de la présence possible de substances dangereuses dans ces équipements. Pour plus d'informations sur les équipements électriques et électroniques, consultez le site http://www.lenovo.com/recycling. Die WEEE-Kennzeichnung gilt nur in Ländern der Europäischen Union und in Norwegen. Geräte werden gemäß...
  • Seite 224 REEE, por forma a minimizar potenciais efeitos dos EEE sobre o ambiente e saúde pública resultantes da presença de substâncias perigosas. Para obter informações adicionais acerca da REEE consulte o sítio da web: http://www.lenovo.com/recycling. Het WEEE-merkteken (Waste Electrical and Electronic Equipment) geldt alleen voor landen binnen de Europese Unie (EU) en Noorwegen.
  • Seite 225 Formålet er at minimere den eventuelle påvirkning af miljøet og menneskers sundhed som følge af tilstedeværelsen af skadelige stoffer. Der er flere oplysninger om affald af elektrisk og elektronisk udstyr på adressen http://www.lenovo.com/recycling. Sähkö- ja elektroniikkalaiteromu (Waste electrical and electronic equipment, WEEE) -merkintä koskee vain Euroopan unionin (EU) jäsenmaita ja Norjaa.

  • Seite 226: Bildschirmarbeitsverordnung

    4A994.b (ECCN - Export Classification Control Number). Das Produkt kann in alle Länder exportiert werden; ausgenommen davon sind die Embargo-Länder der EAR-E1-Länderliste. Hinweise zur elektromagnetischen Verträglichkeit Die folgenden Informationen beziehen sich auf den Lenovo ThinkServer der folgenden Computertypen: 3057, 3059, 3061, 3064, 3065, 3069, 3070, 3071 und 4306. (FCC)-Richtlinie (Federal Communications Commission) Dieses Gerät wurde getestet und liegt gemäß...
  • Seite 227 Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der Lenovo empfohlene Kabel angeschlossen werden. Lenovo übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt Anhang A.

  • Seite 228: Informationen Zum Energy Star-Modell

    Geräte der Klasse A. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse A.
  • Seite 229 Weitere Informationen zum Programm ENERGY STAR finden Sie unter der Adresse: http://www.energystar.gov. Lenovo fordert Sie dazu auf, Energie im täglichen Leben möglichst effizient zu nutzen. Um diese Bemühungen zu unterstützen, legen Sie die folgenden Stromsparfunktionen fest, die in Kraft treten, wenn Ihre Server verwendet wurden: •...
