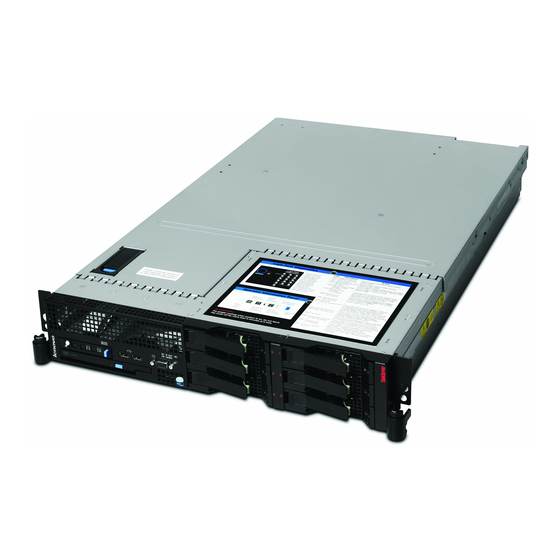

- Seite 1 ThinkServer RD120, Typen 6444, 6445, 6446 und 6447 Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 ThinkServer RD120, Typen 6444, 6445, 6446 und 6447 Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
- Seite 4 Hinweis Vor Verwendung dieser Informationen und des darin beschriebenen Produkts sollten Sie die allgemeinen Informationen im Anhang B, „Bemerkungen”, auf Seite 81 sowie das Dokument Informationen zu Garantie und Unterstützung auf der Lenovo ThinkServer-Dokumentations-DVD lesen. Zweite Ausgabe (April 2009) Diese Veröffentlichung ist eine Übersetzung des Handbuchs...
-
Seite 5: Inhaltsverzeichnis
..... . 1 Lenovo ThinkServer-Dokumentations-DVD ....3 Hardware- und Softwarevoraussetzungen . - Seite 6 ....79 Lenovo Produktservice ..... . 80 Anhang B.
-
Seite 7: Sicherheit
Antes de instalar este produto, leia as Informações sobre Segurança. Antes de instalar este producto, lea la información de seguridad. Läs säkerhetsinformationen innan du installerar den här produkten. © Lenovo 2008, 2009. In Teilen © IBM Corp. 2007. Downloaded from www.Manualslib.com... - Seite 8 Dokumentation zu den Gleichstromnetzteilen. In einer Gleichstromumgebung sind außer Lenovo Servicetechnikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstromversorgung sowie zum Installieren und Entfernen eines Gleichstromnetzteils berechtigt. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
- Seite 9 Hinweis 1: Gefahr Elektrische Spannungen von Netz-, Telefon- und Datenübertragungs- leitungen sind gefährlich. Aus Sicherheitsgründen: v Bei Gewitter an diesem Gerät keine Kabel anschließen oder lösen. Ferner keine Installations-, Wartungs- oder Rekonfigurationsarbeiten durchfüh- ren. v Gerät nur an eine Schutzkontaktsteckdose mit ordnungsgemäß geerde- tem Schutzkontakt anschließen.
- Seite 10 Wasser in Berührung bringen, v über 100 °C erhitzen. v reparieren oder zerlegen. Beachten Sie bei der Entsorgung die örtlichen Bestimmungen für Sondermüll. viii ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
- Seite 11 Hinweis 3: Vorsicht: Wenn Lasergeräte (wie CD-Laufwerke, DVD-Laufwerke, Einheiten mit Lichtwellenleitertechnik oder Sender) installiert sind, Folgendes beachten: v Die Abdeckungen nicht entfernen. Durch Entfernen der Abdeckungen des Lasergeräts können gefährliche Laserstrahlungen freigesetzt werden. Das Gerät enthält keine zu wartenden Teile. v Werden Steuerelemente, Einstellungen oder Durchführungen von Prozedu- ren anders als hier angegeben verwendet, kann gefährliche Laserstrahlung auftreten.
- Seite 12 Einheit nicht unterbrochen. Die Einheit kann ebenfalls mit mehre- ren Netzkabeln ausgestattet sein. Um die Stromversorgung zur Einheit voll- ständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
- Seite 13 Hinweis 8: Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet wer- den müssen.
- Seite 14 Spannung zwischen den Phasen bei einem Verteilungsfehler 240 V nicht überschreitet. Wichtig: Dieses Produkt ist für die Verwendung mit Bildschirmgeräten nach §2 der Deutschen Bildschirmarbeitsverordnung nicht geeignet. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 15: Kapitel 1. Einführung
3,5-Zoll-Modelle verwendet, um die verschiedenen Servermodelle zu unterscheiden. Wenn Aktualisierungen zu Firmware und Dokumentation verfügbar sind, können Sie diese von der Lenovo Website herunterladen. Der Server verfügt möglicherweise über Funktionen, die in der Dokumentation zum Server noch nicht beschrieben sind. Die Dokumentation kann gelegentlich mit Informationen zu solchen Funktionen aktualisiert werden. - Seite 16 3. Wählen Sie aus der Liste Brand die Option Servers aus. 4. Wählen Sie aus der Liste Family die Option ThinkServer RD120 aus und kli- cken Sie auf Continue. Der Server wird mit der DVD ThinkServer EasyStartup geliefert, die Ihnen beim Konfigurieren der Hardware, beim Installieren der Einheitentreiber und beim Instal- lieren des Betriebssystems hilft.
-
Seite 17: Lenovo Thinkserver-Dokumentations-Dvd
In den Anweisungen zur Installation im Gehäuserahmen finden Sie ausführliche Anweisungen zum Ein- und Ausbau. Lenovo ThinkServer-Dokumentations-DVD Die Lenovo ThinkServer-Dokumentations-DVD enthält Dokumentation zum Server im PDF-Format. Hardware- und Softwarevoraussetzungen Für die Lenovo ThinkServer-Dokumentations-DVD gelten die folgenden Mindestvor- aussetzungen für Hardware und Software: ® ® v Microsoft Windows... -
Seite 18: Merkmale Und Technische Daten
Durchschnittswerte auf Grund von Schallreflexionen im Raum und anderen nahen Geräuschquellen überschreiten. Die deklarierten Werte für den Schall- druckpegel geben eine Obergrenze an. Viele Computer arbeiten unterhalb die- ser Obergrenze. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... - Seite 19 Tabelle 1. Merkmale und technische Daten Mikroprozessor Hot-Swap-fähige Lüfter: SAS-Controller: ® ® v Doppelkernprozessor Intel Xeon v Standard: Fünf v ServeRAID-8k-l-SAS-Controller, mit FC-LGA 771 mit 4 MB L2-Cache v Höchstens: Zehn - für ein redun- Unterstützung für die RAID-Stufen 0, oder Vierfachkernprozessor mit dantes Kühlsystem 1, 10 (Standard)
-
Seite 20: Hauptkomponenten Des Servers
In den folgenden Abbildungen sind die Hauptkomponenten des Servers dargestellt. Anmerkung: Die Abbildungen in diesem Dokument können sich von der tatsäch- lich vorhandenen Hardware geringfügig unterscheiden. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... - Seite 21 Abdeckung CD-/DVD-Laufwerk Netzteilabdeckblende Bedienerinformationsanzeige Netzteil Optionales Bandlaufwerk Netzteilrückwandplatine Abdeckblende für Bandlaufwerk- position 2,5-Zoll-Laufwerkhalterung mit Abdeckblende für Bandlaufwerk Rückwandplatine für Festplatten- laufwerke 2,5-Zoll-Festplattenlaufwerk Rückwandplatine für CD-/DVD-Lauf- werk 2,5-Zoll-Abdeckblende Luftführung für Mikroprozessor Trennplatte für 3,5-Zoll-Gehäuse Rückwandplatine für 3,5-Zoll- Festplattenlaufwerke 3,5-Zoll-Festplattenlaufwerk Lüfterhalterungsbaugruppe 3,5-Zoll-Abdeckblende Lüfter (5 oder 10) Kapitel 1.
- Seite 22 Adapterkartenbaugruppe Hoher Adapter Mikroprozessor Luftführung für DIMMs Kühlkörper DIMM Kühlkörperabdeckung ServerRAID-SAS-Controller Remote Supervisor Adapter II SlimLine Systemplatine Flacher Adapter Sicherungsmodul für Kühlkörper ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 23: Kapitel 2. Zusatzeinrichtungen Installieren
3. Wählen Sie aus der Liste Brand die Option Servers aus. 4. Wählen Sie aus der Liste Family die Option ThinkServer RD120 aus und kli- cken Sie auf Continue. 5. Klicken Sie auf Downloads and drivers, um Firmwareaktualisierungen her- unterzuladen. -
Seite 24: Richtlinien Zur Systemzuverlässigkeit
Rückseite des Servers frei. Vor den Lüftern befinden sich keine Gegenstände. Damit eine ordnungsgemäße Kühlung und Luftzirkulation gewähr- leistet sind, bringen Sie vor dem Einschalten des Servers die Abdeckung wieder ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com... -
Seite 25: Arbeiten Am Eingeschalteten Server Durchführen
an. Wenn der Server über einen längeren Zeitraum (mehr als 30 Minuten) ohne Abdeckung in Betrieb ist, können die Komponenten des Servers beschädigt wer- den. v Die Anweisungen zum Verkabeln der optionalen Adapter wurden befolgt. v Ein defekter Lüfter muss innerhalb von 48 Stunden ersetzt werden. v Ein Hot-Swap-Laufwerk wird innerhalb von 2 Minuten nach dem Entfernen ersetzt. -
Seite 26: Abdeckung Entfernen
Server in der gesperrten Position befindet. 4. Heben Sie die Abdeckungsentriegelung 1 an. Ziehen Sie die Abdeckung vom Server ab und legen Sie sie beiseite. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com... -
Seite 27: Speichermodul Installieren
Der Server unterstützt bis zu 12 vollständig gepufferte DIMMs vom Typ PC2- 5300 mit 512 MB, 1 GB, 2 GB oder 4 GB für maximal 48 GB Systemspeicher. Unter der Adresse http://www.lenovo.com/accessories finden Sie eine Liste der Speichermodule, die zusammen mit dem Server verwendet werden können. - Seite 28 Beim Installieren oder Entfernen von DIMMs ändern sich die Serverkonfigu- rationsdaten. Wenn Sie den Server neu starten, zeigt das System eine Nachricht an, die darauf hinweist, dass sich die Speicherkonfiguration geändert hat. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com...
- Seite 29 2. Schalten Sie den Server und die Peripheriegeräte aus, und ziehen Sie das Netzkabel und alle externen Kabel ab. Achtung: In einer Gleichstromumgebung sind außer Lenovo Service- technikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstromversorgung berechtigt. Weitere Informationen finden Sie in der Dokumentation zum Gleichstromnetzteil.
-
Seite 30: Speicherspiegelung
3, 6, 9 und 12 Tabelle 4. DIMM-Funktionen bei Speicherspiegelung Gruppe Aktive DIMMs Gespiegelte DIMMs 1, 4 7, 10 2, 5 8, 11 3, 6 9, 12 ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... -
Seite 31: Online-Ersatzspeicher
Online-Ersatzspeicher Der Server unterstützt die Online-Ersatzspeicher-Funktion. Diese Funktion inaktiviert den fehlerhaften Speicher in der Systemkonfiguration und aktiviert stattdessen ein DIMM-Paar als Online-Ersatzspeicher für das defekte aktive DIMM-Paar. Durch den Online-Ersatzspeicher wird die verfügbare Speicherkapazität reduziert. Um diese Funktion aktivieren zu können, müssen Sie bis zu zwei zusätzliche DIMM-Paare installieren. - Seite 32 1 und 4 (größte DIMMs) Online-Ersatzspeicher für Speicherbank 0 2 und 5 Online-Ersatzspeicher für Speicherbank 1 7 und 10 8 und 11 9 und 12 nicht zutreffend nicht zutreffend ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 33: Festplattenlaufwerk Installieren
Festplattenlaufwerk installieren Legen Sie die Dokumentation zum Festplattenlaufwerk bereit, und befolgen Sie neben den Anweisungen in diesem Abschnitt die Anweisungen in der Dokumenta- tion zum Festplattenlaufwerk. Wichtig: Installieren Sie in diesem Server keine SCSI-Laufwerke, sondern nur SAS-Laufwerke. Die folgenden Anmerkungen enthalten Beschreibungen der vom Server unterstütz- ten Festplattentypen und weitere Informationen, die Sie beim Installieren von Festplattenlaufwerken beachten müssen: v Die 3,5-Zoll-Servermodelle unterstützen sechs flache 3,5-Zoll-Festplatten-... - Seite 34 Wenn Sie weitere Zusatzeinrichtungen installieren oder entfernen möchten, tun Sie dies jetzt. Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen” auf Seite 33 fort. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 35: Bandlaufwerk Installieren
3. Wählen Sie aus der Liste Brand die Option Servers aus. 4. Wählen Sie aus der Liste Family die Option ThinkServer RD120 aus und kli- cken Sie auf Continue. 5. Klicken Sie auf Downloads and drivers, um Firmwareaktualisierungen her- unterzuladen. - Seite 36 Mikroprozessor gehörende Komponenten auf der Systemplatine darge- stellt. Mikroprozessor 1 Anschluss für Spannungsreglermodul Mikroprozessor 2 In der folgenden Abbildung ist dargestellt, wie der zweite Mikroprozessor auf der Systemplatine installiert wird. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
- Seite 37 2. Schalten Sie den Server und die Peripheriegeräte aus, und ziehen Sie die Netz- kabel und alle externen Kabel ab. Achtung: In einer Gleichstromumgebung sind außer Lenovo Service- technikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstromversorgung berechtigt. Weitere Informationen finden Sie in der Dokumentation zum Gleichstromnetzteil.
- Seite 38 5. Berühren Sie mit der antistatischen Schutzhülle, in der sich das Spannungs- reglermodul befindet, eine unlackierte Metalloberfläche an der Außenseite des Servers. Nehmen Sie anschließend das Spannungsreglermodul aus der Schutz- hülle. Ausrichtungskerbe ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
- Seite 39 6. Drehen Sie das Spannungsreglermodul (VRM) so, dass die Führungen am VRM-Steckplatz ausgerichtet sind; drücken Sie anschließend das Spannungs- reglermodul fest und gerade nach unten in den Steckplatz. Stellen Sie sicher, dass die Halteklammern des Anschlusses einrasten. 7. Installieren Sie den Mikroprozessor: a.
- Seite 40 9. Bringen Sie die Luftführung für den Mikroprozessor wieder an. Wenn Sie weitere Zusatzeinrichtungen installieren oder entfernen möchten, tun Sie dies jetzt. Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen” auf Seite 33 fort. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 41: Adapter Installieren
Adapter installieren Abdeckung für Erweiterungssteckplatz Flacher PCI-Express-Adapter Adapterkartenbaugruppe Abdeckung für Erweiterungssteckplatz Erweiterungs- steckplatz 1 Erweiterungssteckplatz 2 Adapter Adapter In der folgenden Abbildung sind die Positionen der Erweiterungssteckplätze für Adapter dargestellt. PCI-Steckplatz 1 PCI-Steckplatz 3 PCI-Steckplatz 2 PCI-Steckplatz 4 Die folgenden Anmerkungen enthalten Beschreibungen der von dem Server unter- stützten Adaptertypen und weitere Informationen, die Sie beim Installieren von Adaptern beachten müssen: Kapitel 2. - Seite 42 In einer Gleichstromumgebung sind außer Lenovo Service- technikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstromversorgung berechtigt. Weitere Informationen finden Sie in der Dokumentation zum Gleichstromnetzteil. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
- Seite 43 3. Bestimmen Sie den Erweiterungssteckplatz, in den Sie den Adapter installieren möchten. Wenn Sie einen Adapter in PCI-Steckplatz 1 oder 2 installieren, ent- fernen Sie die PCI-Adapterkarte. Zugriffsöffnungen Lösehebel 4. Schieben Sie die Abdeckung für den Erweiterungssteckplatz aus dem PCI-Er- weiterungssteckplatz für einen flachen Adapter oder aus dem PCI-Erweiterungs- steckplatz für eine Adapterkarte.
-
Seite 44: Sas-Controller Ersetzen
Installation” auf Seite 9. 2. Schalten Sie den Server und die Peripheriegeräte aus, und ziehen Sie alle Netzkabel und externen Kabel ab (siehe „Server ausschalten” auf Seite 41). ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com... - Seite 45 Achtung: In einer Gleichstromumgebung sind außer Lenovo Service- technikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstromversorgung berechtigt. Weitere Informationen finden Sie in der Dokumentation zum Gleichstromnetzteil. 3. Entfernen Sie die Abdeckung (siehe „Abdeckung entfernen” auf Seite 12). 4. Entfernen Sie die Adapterkarte und die Luftführung über den DIMMs. Weitere Informationen hierzu finden Sie im Benutzerhandbuch.
- Seite 46 Controller-Firmware den Zurückschreib- modus erneut. 2. Wenn Sie den Server erneut starten, können Sie die vorhandene RAID-Konfigu- ration in den neuen ServeRAID-SAS-Controller importieren. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 47: Installation Abschließen
Sie in der Dokumentation zum Gehäuserahmen. 3. Schließen Sie die Kabel und die Netzkabel an. Achtung: In einer Gleichstromumgebung sind außer Lenovo Service- technikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstromversorgung berechtigt. Weitere Informationen finden Sie in der Dokumentation zum Gleichstromnetzteil. -
Seite 48: Kabel Anschließen
Auf den im Lieferumfang des Servers und der Zusatzeinrichtungen enthaltenen Kabeln sind Kennungen aufgedruckt. Verwenden Sie diese Kennungen zum Zuord- nen der Kabel zu den richtigen Anschlüssen. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... -
Seite 49: Serverkonfiguration Aktualisieren
Serverkonfiguration aktualisieren Wenn Sie den Server nach dem Hinzufügen oder Entfernen einer internen Zusatz- einrichtung, einer externen SAS-Einheit, einer USB-Tastatur oder einer USB-Maus zum ersten Mal einschalten, werden Sie möglicherweise in einer Nachricht über die geänderte Konfiguration informiert. Das Konfigurationsdienstprogramm wird automa- tisch gestartet;... - Seite 50 ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 51: Kapitel 3. Steuerelemente, Anzeigen Und Stromversorgung Des Servers
Bedienerinformationsanzeige Statusanzeige des Festplatten- laufwerks (gelb) USB-Anschluss 5 Gehäuseentriegelungshebel USB-Anschluss 6 CD-/DVD-Entnahmetaste Bildschirmanschluss Betriebsanzeige des CD-/DVD-Lauf- werks Bandlaufwerkposition Gehäuseentriegelungshebel Betriebsanzeige des Festplatten- laufwerks (grün) © Lenovo 2008, 2009. In Teilen © IBM Corp. 2007. Downloaded from www.Manualslib.com manuals search engine... - Seite 52 Diagnosefeld ″Easy LED Diagnostics″ zuzugreifen, das sich hinter der Bedienerinformationsanzeige befindet. USB-Anschlüsse: Schließen Sie an einen dieser Anschlüsse eine USB-Einheit, wie z. B. eine USB-Maus oder eine USB-Tastatur, an. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 53: Rückseite
Bildschirmanschluss: Schließen Sie an diesen Anschluss einen Bildschirm an. Die Bildschirmanschlüsse an der Vorder- und an der Rückseite des Servers können gleichzeitig verwendet werden. Betriebsanzeige des Festplattenlaufwerks: Jedes Hot-Swap-Festplattenlaufwerk hat eine Betriebsanzeige. Wenn diese Anzeige blinkt, ist das Laufwerk in Betrieb. Statusanzeige des Festplattenlaufwerks: Bei einigen Servermodellen hat jedes Hot-Swap-Festplattenlaufwerk eine Statusanzeige. - Seite 54 Wenn diese Anzeige blinkt, ist der Server ausgeschaltet, aber noch an eine Stromquelle angeschlossen. Wenn diese Anzeige aus ist, liegt kein Netzstrom an, oder das Netzteil oder die Anzeige selbst ist ausgefallen. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com...
-
Seite 55: Stromversorgungsmerkmale Des Servers
Server an die Stromversorgung angeschlossen, aber nicht eingeschaltet ist. Achtung: In einer Gleichstromumgebung sind außer Lenovo Servicetechnikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstrom- versorgung berechtigt. Weitere Informationen finden Sie in der Dokumentation zum Gleichstromnetzteil. - Seite 56 Der Serviceprozessor kann den Server als automatische Reaktion auf einen kriti- schen Systemfehler ausschalten. v Sie können den Server über eine Anforderung vom Serviceprozessor ausschal- ten. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 57: Kapitel 4. Server Konfigurieren
Kapitel 4. Server konfigurieren Lenovo stellt eine Reihe von Programmen zur Verfügung, die Ihnen dabei helfen, den Server schnell in Betrieb zu nehmen. v Programm ″ThinkServer EasyStartup″ Dieses Programm vereinfacht die Installation von unterstützten Betriebssystemen und der Einheitentreiber. Es befindet sich auf der mit dem Server gelieferten DVD ThinkServer EasyStartup. - Seite 58 (ThinkServer EasyManage Core Server oder ThinkServer EasyManage Agent) in den Installationsprozess aufzunehmen. Sie können auch eine oder mehrere befehlszeilenbasierte Anweisungen angeben, die am Ende der ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 59: Thinkserver Easymanage-Software Installieren
EasyManage Core Server″ von der CD ″ThinkServer EasyManage″ installieren oder es von der Website http:// www.lenovo.com/support herunterladen und anschließend installieren. Nachdem eine Instanz von ThinkServer EasyManage Core Server installiert wurde, können Sie die Konsole verwenden, um den Agenten auf anderen Servern und Clients im Netz zu installieren. -
Seite 60: Installationsreihenfolge
1. Klicken Sie in der Windows-Systemsteuerung doppelt auf Software. 2. Klicken Sie links in der Symbolleiste auf Windows-Komponenten hinzufügen/ entfernen, um den Assistenten für die Windows-Komponenten aufzurufen. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... -
Seite 61: Landesk Software Agent Deinstallieren
3. Wählen Sie aus der Liste mit den Komponenten Folgendes aus: v Wenn Sie IIS und ASP.NET installieren, klicken Sie auf Anwendungsserver; klicken Sie dann auf Details. v Wenn Sie SNMP installieren, klicken Sie auf Verwaltungs- und Überwachungsprogramme; klicken Sie dann auf Details. 4. -
Seite 62: Gigabit-Ethernet-Controller Konfigurieren
Sie die Option Servers and Storage aus der Liste Select your product aus. 3. Wählen Sie aus der Liste Brand die Option Servers aus. 4. Wählen Sie aus der Liste Family die Option ThinkServer RD120 aus und kli- cken Sie auf Continue. RAID-Konfigurationsdienstprogramm verwenden Mit dem RAID-Konfigurationsdienstprogramm können Sie RAID-Platteneinheiten... -
Seite 63: Raid-Konfigurationsdienstprogramm Starten
v Kombinieren Sie keine Laufwerke mit unterschiedlicher Verarbeitungs- und Übertragungsgeschwindigkeit, um die Signalqualität sicherzustellen. v Sie müssen die im Lieferumfang der ServeRAID-Zusatzeinrichtung enthaltene CD IBM ServeRAID Support verwenden, um die Firmware und den BIOS-Code für einen optionalen ServeRAID-SAS-Controller zu aktualisieren. Mit dem RAID-Konfigurationsdienstprogramm können Sie die folgenden Tasks aus- führen: v RAID-Platteneinheit konfigurieren (Redundant Array of Independent Disks) -
Seite 64: Baseboard Management Controller Verwenden
Konfiguration in einer Datei speichern und somit auf mehreren Servern verwenden. Anmerkung: Sie müssen ein optionales USB-Diskettenlaufwerk am Server anschließen, um dieses Programm ausführen zu können. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... - Seite 65 Gehen Sie wie folgt vor, um das Konfigurationsdienstprogramm für den Baseboard Management Controller zu starten: 1. Legen Sie die Konfigurationsdienstprogrammdiskette in das Diskettenlaufwerk ein, und führen Sie einen Neustart des Servers durch. 2. Geben Sie an einer Eingabeaufforderung bmc_cfg ein, und drücken Sie die Ein- gabetaste.
- Seite 66 ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 67: Kapitel 5. Fehlerbehebung
Verwenden Sie Easy LED Diagnostics, um Systemfehler schnell zu diagnostizie- ren. Weitere Informationen hierzu finden Sie im Abschnitt „Easy LED Diagnostics” auf Seite 71. © Lenovo 2008, 2009. In Teilen © IBM Corp. 2007. Downloaded from www.Manualslib.com manuals search engine... -
Seite 68: Post-Signaltoncodes
3. Wählen Sie aus der Liste Brand die Option Servers aus. 4. Wählen Sie aus der Liste Family die Option ThinkServer RD120 aus und kli- cken Sie auf Continue. 5. Klicken Sie auf User's guides and manuals, um Dokumentation zu erhalten. - Seite 69 Tabelle 7. Liste der wichtigsten POST-Fehlernachrichten POST- Fehlerhafte Einheit Nachricht oder festgestellter Fehler Empfohlene Maßnahme Die Batterie des Takt- 1. Überprüfen Sie, ob die Batterie richtig einge- gebers ist ausgefal- setzt ist. len. 2. Tauschen Sie die Batterie aus, oder wenden Sie sich an den Kundendienst.
-
Seite 70: Easystartup-Fehler
Schleife. Das Programm Stellen Sie sicher, dass der Datenträger mit dem Betriebssystem vom Programm ″EasyStartup″ startet den ″EasyStartup″ unterstützt wird. Auf der Lenovo Unterstützungswebsite finden Sie eine Datenträger mit dem Liste der unterstützten Betriebssystem-Versionen. Betriebssystem nicht. Das Betriebssystem kann Stellen Sie sicher, dass der Server das Betriebssystem unterstützt. -
Seite 71: Fehlerbehebungstabellen
Fehlerbehebungstabellen In den Fehlerbehebungstabellen sind Maßnahmen für Fehler mit identifizierbaren Symptomen aufgeführt. Ausführlichere Fehlerbehebungsinformationen finden Sie im Wartungshandbuch auf der ThinkServer-Dokumentations-DVD. Wenn Sie den Feh- ler in diesen Tabellen nicht finden können, führen Sie die Diagnoseprogramme aus (siehe hierzu den Abschnitt „Diagnoseprogramme ausführen” im Wartungs- handbuch). -
Seite 72: Allgemeine Fehler
Wenn es sich bei der Komponente um eine FRU handelt, muss sie von einem qua- niert nicht, oder ein ähnlicher lifizierten Kundendiensttechniker ausgetauscht werden. Fehler ist aufgetreten. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... -
Seite 73: Fehler Am Festplattenlaufwerk
Alle Kabel sind fest mit der Rückseite des Servers und den angeschlossenen nostizieren. Einheiten verbunden. Achtung: In einer Gleichstromumgebung sind außer Lenovo Service- technikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstromversorgung berechtigt. Weitere Informationen finden Sie in der Dokumentation zum Gleichstromnetzteil. - Seite 74 Informationen hierzu finden Sie im Abschnitt „Softwarefehler” auf Seite 70. 3. Wenn keine dieser Bedingungen zutrifft, überprüfen Sie das Protokoll für Systemereignisse und -fehler oder das BMC-Systemereignisprotokoll (siehe den Abschnitt „Fehlerprotokolle” im Wartungshandbuch). ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 75: Fehler An Der Usb-Tastatur, -Maus Oder -Zeigereinheit
Die USB-Maus oder die USB- 1. Stellen Sie Folgendes sicher: Zeigereinheit funktioniert nicht. v Die Maus ist mit dem Server kompatibel. Siehe hierzu http://www.lenovo.com/accessories. v Das USB-Kabel der Maus oder der Zeigereinheit ist ordnungsgemäß am Server angeschlossen, und die Einheitentreiber sind ordnungsgemäß instal- liert. -
Seite 76: Hauptspeicherfehler
Nummerierung aus, und starten Sie den Server anschließend erneut. Wieder- holen Sie ggf. den Schritt. 3. (Nur für qualifizierte Kundendiensttechniker) Tauschen Sie die Systemplatine aus. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... -
Seite 77: Fehler An Einem Mikroprozessor
Fehler an einem Mikroprozessor v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte ″Maß- nahme″ aufgeführt sind, bis der Fehler behoben ist. v Informationen dazu, bei welchen Komponenten es sich um CRUs (Customer Replaceable Units - durch den Kunden austauschbare Funktionseinheiten) und bei welchen Komponenten es sich um FRUs (Field Replaceable Units - durch den Kundendienst austauschbare Funktionseinheiten) handelt, finden Sie in der Teileliste im Wartungshandbuch. -
Seite 78: Bildschirmfehler
Bildschirmfehler Einige Lenovo Bildschirme verfügen über eigene Selbsttests. Wenn Sie vermuten, dass ein Bildschirmfehler vorliegt, lesen Sie in der Dokumentation zum Bildschirm die entsprechenden Anweisungen zum Testen und Justieren des Bildschirms. Kön- nen Sie den Fehler nicht diagnostizieren, wenden Sie sich an den Kundendienst. - Seite 79 v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte ″Maß- nahme″ aufgeführt sind, bis der Fehler behoben ist. v Informationen dazu, bei welchen Komponenten es sich um CRUs (Customer Replaceable Units - durch den Kunden austauschbare Funktionseinheiten) und bei welchen Komponenten es sich um FRUs (Field Replaceable Units - durch den Kundendienst austauschbare Funktionseinheiten) handelt, finden Sie in der Teileliste im Wartungshandbuch.
- Seite 80 3. Tauschen Sie die folgenden Komponenten nacheinander in der angegebenen Reihenfolge aus, und starten Sie den Server anschließend jedes Mal erneut: a. Bildschirm b. (Nur für qualifizierte Kundendiensttechniker) Systemplatine ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 81: Fehler An Zusatzeinrichtungen
Maßnahme Eine soeben installierte Lenovo 1. Stellen Sie Folgendes sicher: Zusatzeinrichtung funktioniert v Die Einheit ist für den Server geeignet (siehe http://www.lenovo.com/ nicht. support/). v Sie haben die im Lieferumfang der Einheit enthaltenen Installationsan- weisungen befolgt, und die Einheit ist ordnungsgemäß installiert. - Seite 82 Dokumentation zum Gleichstromnetzteil. b. (Nur für qualifizierte Kundendiensttechniker) Systemplatine 7. Siehe hierzu die Abschnitte „Fehler bei der Stromversorgung beheben” und „Unbestimmte Fehler beheben” im Wartungshandbuch. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 83: Fehler An Den Seriellen Anschlüssen
Sie das Netzkabel für 20 Sekunden vom Server ab. Schließen Sie das Netzkabel anschließend wieder an, und starten Sie den Server erneut. Achtung: In einer Gleichstromumgebung sind außer Lenovo Service- technikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstromversorgung berechtigt. Weitere Informationen finden Sie in der Dokumentation zum Gleichstromnetzteil. -
Seite 84: Softwarefehler
Sie in den Informationen zur Software eine Beschreibung der Nachrichten sowie empfohlene Maßnahmen zur Fehlerbehebung. 3. Wenden Sie sich an die Verkaufsstelle der Software. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... -
Seite 85: Fehler An Einem Usb-Anschluss
Fehler an einem USB-Anschluss v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte ″Maß- nahme″ aufgeführt sind, bis der Fehler behoben ist. v Informationen dazu, bei welchen Komponenten es sich um CRUs (Customer Replaceable Units - durch den Kunden austauschbare Funktionseinheiten) und bei welchen Komponenten es sich um FRUs (Field Replaceable Units - durch den Kundendienst austauschbare Funktionseinheiten) handelt, finden Sie in der Teileliste im Wartungshandbuch. -
Seite 86: Fehler Mithilfe Von Easy Led Diagnostics Diagnostizieren
Management) des Remote Supervisor System- Adapter II SlimLine ist ausgefallen. Der fehler- Fehler wird durch keine Anzeige von anzeige Easy LED Diagnostics dargestellt. ist akti- viert. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... - Seite 87 über dem maximal zulässigen Wert. 2. Tauschen Sie das ausgefallene Netzteil aus. Achtung: In einer Gleichstromumgebung sind außer Lenovo Servicetechnikern nur qualifizierte Fachkräfte zum Herstellen und Unterbrechen der Gleichstromversorgung sowie zum Installieren und Entfernen eines Gleichstrom- netzteils berechtigt. Weitere Informationen finden Sie in der Dokumentation zum Gleichstromnetzteil.
- Seite 88 Anmerkung: Der Server startet nicht, wenn der RAID-Con- troller nicht installiert wurde. 2. Überprüfen Sie das Systemfehlerprotokoll auf Informationen zu diesem Fehler. (Mit Hilfe des Konfigurationsdienst- programms können Sie die Fehlerprotokolle anzeigen.) ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
- Seite 89 v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte ″Maß- nahme″ aufgeführt sind, bis der Fehler behoben ist. v Informationen dazu, bei welchen Komponenten es sich um CRUs (Customer Replaceable Units - durch den Kunden austauschbare Funktionseinheiten) und bei welchen Komponenten es sich um FRUs (Field Replaceable Units - durch den Kundendienst austauschbare Funktionseinheiten) handelt, finden Sie in der Teileliste im Wartungshandbuch.
- Seite 90 ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 91: Anhang A. Hilfe Und Technische Unterstützung Anfordern
Sie die Prozeduren zur Fehlerbehebung befolgen, die Lenovo auf der Unterstützungswebsite oder in der Dokumentation bereitstellt, die zusammen mit dem Lenovo Produkt geliefert wird. In der mit dem Lenovo System gelieferten Dokumentation werden auch die Diagnosetests beschrieben, die Sie ausführen kön- nen. -
Seite 92: Über Das World Wide Web Hilfe Und Informationen Abrufen
Sie dort die entsprechenden Anweisungen. Über das World Wide Web Hilfe und Informationen abrufen Im World Wide Web bietet die Lenovo Website aktuelle Informationen zu Lenovo Systemen, Zusatzeinrichtungen, Services und Unterstützung. Allgemeine Informatio- nen zu Lenovo Produkten sowie die Möglichkeit, Lenovo Produkte zu erwerben, erhalten Sie unter der Adresse http://www.lenovo.com. -
Seite 93: Andere Services In Anspruch Nehmen
Konfigurationsdaten für Hardware und Software Andere Services in Anspruch nehmen Wenn Sie mit Ihrem Lenovo Notebook-Computer in ein Land reisen oder es in einem Land aufstellen, in dem Ihr Desktop-, Notebook- oder Servermaschinentyp verkauft wird, können Sie möglicherweise für den Computer den Internationalen Garantieservice in Anspruch nehmen, der Sie automatisch für den Gewährleisungs-... -
Seite 94: Lenovo Produktservice
Lenovo Produktservice ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... -
Seite 95: Anhang B. Bemerkungen
Garantien. Keine Passagen in dieser Dokumentation stellen eine ausdrückliche oder stillschweigende Lizenz oder Anspruchsgrundlage bezüg- lich der gewerblichen Schutzrechte von Lenovo oder von anderen Firmen dar. Alle Informationen in dieser Dokumentation beziehen sich auf eine bestimmte Betriebs- umgebung und dienen zur Veranschaulichung. In anderen Betriebsumgebungen werden möglicherweise andere Ergebnisse erzielt. -
Seite 96: Marken
Daten unter Umständen durch Extrapolation berechnet. Die tatsächlichen Ergeb- nisse können davon abweichen. Benutzer dieses Dokuments sollten die entspre- chenden Daten in ihrer spezifischen Umgebung prüfen. Marken Die folgenden Ausdrücke sind Marken der Lenovo Group Limited in den USA und/ oder anderen Ländern: Lenovo Lenovo Logo ThinkServer Die folgenden Ausdrücke sind Marken der IBM (International Business Machines) -
Seite 97: Bemerkungen Zur Eu-Richtlinie 2002/96/Eg Über Elektro- Und Elektronik-Alt- Geräte
(TI) que reciclen responsablemente sus equipos cuando éstos ya no les sean útiles. Lenovo dispone de una serie de programas y servicios de devolución de productos, a fin de ayudar a los propietarios de equipos a reciclar sus productos de TI. - Seite 98 Geräte auf die Umwelt und den menschlichen Organismus aufgrund gefährli- cher Substanzen minimiert werden. Weitere Informationen zur Entsorgung von Elek- tro- und Elektronikaltgeräten finden Sie unter der Adresse: http://www.lenovo.com/ lenovo/environment. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine...
-
Seite 99: Recycling Statements For Japan
Recycling statements for Japan Anhang B. Bemerkungen Downloaded from www.Manualslib.com manuals search engine... -
Seite 100: Batterierücknahmeprogramm
Title 22, Division 4.5 Chapter 33. Best Management Practices for Perchlorate Mate- rials. This product/part may include a lithium manganese dioxide battery which con- tains a perchlorate substance. ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com... -
Seite 101: Bildschirmarbeitsverordnung
Kosten sicherstellen, dass die Störungen beseitigt werden. Ordnungsgemäß abgeschirmte und geerdete Kabel und Stecker sind für die Einhal- tung der FCC-Emissionsgrenzwerte erforderlich. Lenovo übernimmt keine Verant- wortung für Störungen beim Radio- oder Fernsehempfang, die durch ungeeignete Kabel und Stecker bzw. eigenmächtige Änderungen am Gerät entstehen. Durch eigenmächtige Änderungen kann die Berechtigung des Benutzers zum Betrieb des... -
Seite 102: Hinweis Zur Direktive Der Europäischen Union
55022 Klasse A ein. Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der Lenovo emp- fohlene Kabel angeschlossen werden. Lenovo übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung der Lenovo verändert bzw. -
Seite 103: Japanese Voluntary Control Council For Interference (Vcci) Statement
Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätser- klärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022... -
Seite 104: Taiwanese Class A Warning Statement
Taiwanese Class A warning statement Chinese Class A warning statement Korean Class A warning statement ThinkServer RD120, Typen 6444, 6445, 6446 und 6447: Installationshandbuch Downloaded from www.Manualslib.com manuals search engine... -
