BAUANLEITUNG
Allgemein:
Die Werkpackung ist so ausgelegt, dass man zwischen zwei Modellen wählen kann: Pick-Up oder Kasten-LKW.
Die Herstellung der einzelnen Modelle ist hervorragend für Projektarbeiten geeignet.
Die einzelnen Komponenten (Chassis, Aufbau, Kühler, Führerhaus, Lenkrad, Sitzbank, Lampen, Stoßstangen, Kotflügel, Dach
und Achsbock) können von verschiedenen Teams hergestellt werden. Die unterschiedlichen Materialien (Sperrholz, Loch- +
Blechstreifen, Aluminiumblech) fordern unterschiedliche Bearbeitungstechniken und können in den einzelnen Gruppen ver-
teilt werden. So ergibt sich eine optimale Maschinenauslastung und Zeiteinteilung für jede Gruppe.
Die Anleitung ist so aufgebaut, dass erst alle Teile (Chassis, Kühler, Führerhaus, Lenkrad, Sitzbank, Lampen, Stoßstangen,
Kotflügel und Achsbock) gefertigt werden die für beide Fahrzeuge baugleich sind. Anschließend wird der Aufbau (Kasten oder
Bordwände mit Rückwand und die Dächer) für Pick-Up und Kasten-LKW getrennt beschrieben.
Natürlich kann auch ein eigener Produktionsplan erstellt werden.
Schritt 1

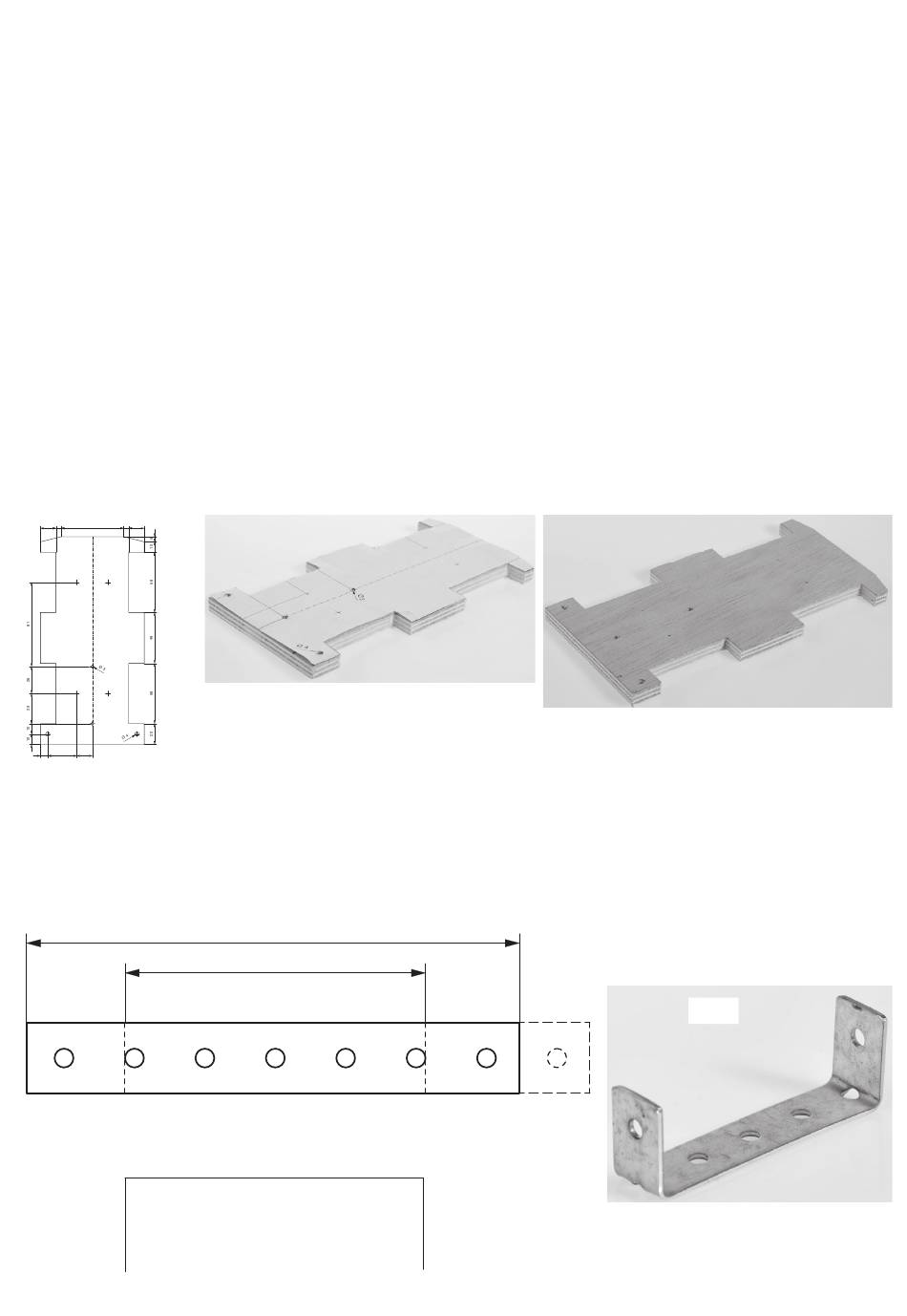

Schablone für das Chassis (s.Seite15) auf das Sperrholz (1) 200x100x10 übertragen oder Schablone ausschneiden und mit
Klebefilm auf der Sperrholzplatte fixieren.
Schraubenmittelpunkte und Bohrmittelpunkte mit einer Ahle (Vorstecher) markieren.
Löcher Ø 3 mm und Ø4 mm bohren.
Kontur mit der Laubsäge oder einer Dekupiersäge sorgfältig aussägen.
Chassis sauber verschleifen.
15
5
60
5
15
7
28
15
Schritt 2
Nach Zeichnung beide Lochblechstreifen auf 105 mm Länge kürzen und beide Enden mit einer Werkstattfeile sauber entgra-
ten.
Biegekanten wie abgebildet markieren.
Achsträger in einem Schraubstock (Schutzbacken verwenden!) an den Enden 90° abwinkeln. (s. Biegeschablone!)
105
64
2x
Biegeschablone:
M 1:1
2
