BAUANLEITUNG
Schritt 7

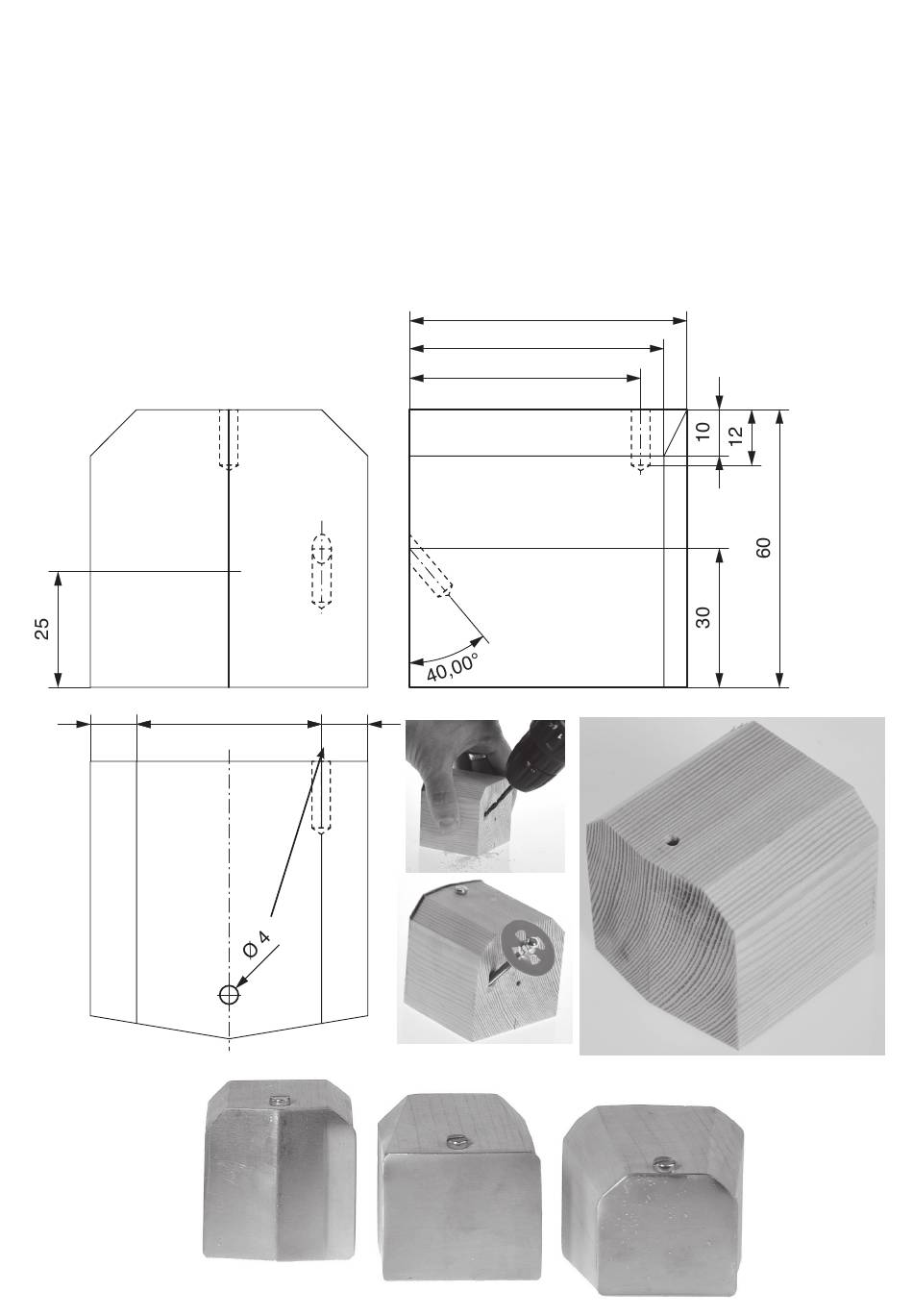

Nach Zeichnung Maße auf den Kühler (7) 75x60x60mm übertragen. Der Zuschnitt ist um15 mm zu lang, diese Seite kann zum
Einspannen während der Bearbeitung verwendet werden.
Mit einem Vorstecher die Schraub- und Bohrmittelpunkte markieren.
Löcher Ø 4 mm bohren. Die Aufnahmebohrung für das Lenkrad wird im Winkel von ungefähr 40° gebohrt.
Fase an der Oberkante schräg anfeilen.
Vorderkante wird auch angeschrägt. Hier wird gleich das überschüssige Material mit abgesägt.
Hinweis: Man kann den Kühler gleich auf Länge 60mm gerade absägen und die Vorderkante mit einer Feile anschrägen!
Den Kühler sauber verschleifen.
Allgemein: Die Vorlage ist nur eine Möglichkeit zur Herstellung des Kühlers. Im Bild unten sind noch weitere Kühlerformen
abgebildet. Man kann auch einen eigenen Entwurf erstellen. In der Anleitung wird unser Vorschlag weiter bearbeitet!
