STÜCKLISTE
Gabunsperrholz
Gabunsperrholz
Kieferleiste
Kicker-Figur, weiß
Weichholz-Rundstab
Profil-Buchenholzrad
Mutter verzinkt
Spanplattenschraube
Senkkopf-Gewindeschraube
D108513#2
D108513#2
108.720

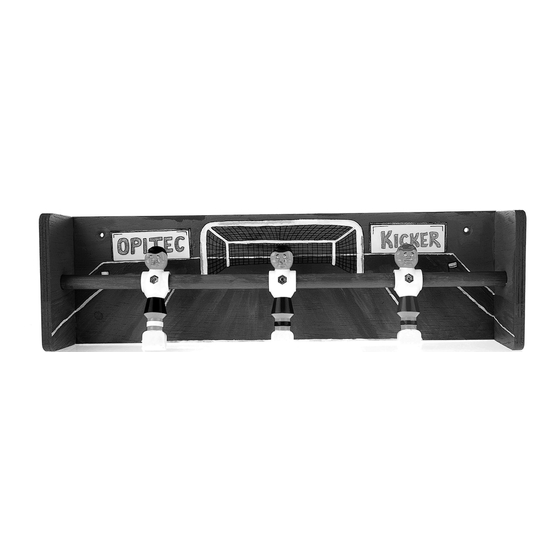

K i c k e r - G a r d e r o b e
Stückzahl Maße( mm)
1
495x140x10
2
1
3
1
2
3
6
3
Bei den OPITEC Werkpackungen handelt es sich
nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art,
sondern um Lehr- und Lernmittel als Unterstüt-
Teile-Nr.
1
2
160x60x10
300x20x10
3
4
110 mm
500x15
5
6
20mm
M5
7
8
3x16
5x25
9
Hinweis
zung der pädagogischen Arbeit.
Benötigtes Werkzeug:
Bleistift,Lineal
Feinsäge oder Dekupiersäge
Bohrmaschine bzw. Handbohrer
Kreuzschlitz-Schraubendreher
Kegelsenker
Schmirgelpapier, Holzleim
Farbe, Pinsel
Holzraspel und Feile
1
1
