Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit
Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un-
terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben wer-
den. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Leimholz
Sperrholz
Holzleiste
Holzrad
Verschluss mit Federung
Scharnier
Spanplattenschrauben
Senkkopf-Kreuzschlitzschraube
Drahtstift
1
108.362

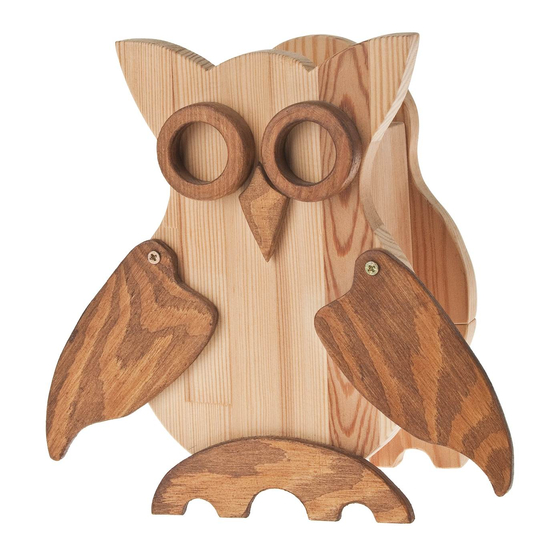

Spardose „Kauz"
Hinweis
Stückzahl
2
1
3
2
1
1
2
4
4
Benötigtes Werkzeug:
Maße (mm)
195x150x15
126x126x6
195x60x10
ø40
20x30
15x30
ø3x20
Flügelbefestigung
ø2,2x6,5
Befestigung Scharnier
10
Befestigung Verschluss
Bleistift
Laubsäge oder
Dekupiersäge
Holzleimr
Werkstattfeile
Kreuzschlitz-
Schleifpapier
schraubendre-
her
Bezeichnung
Grundplatte
Einzelteile
Korpus
Augen
Verschluss
Scharnier
Lineal
ø25
Forstnerbohrer
ø3
ø 5
Bohrer
Hammer
Teile-Nr.
1
2
3
4
5
6
7
8
9
