Schritt 3

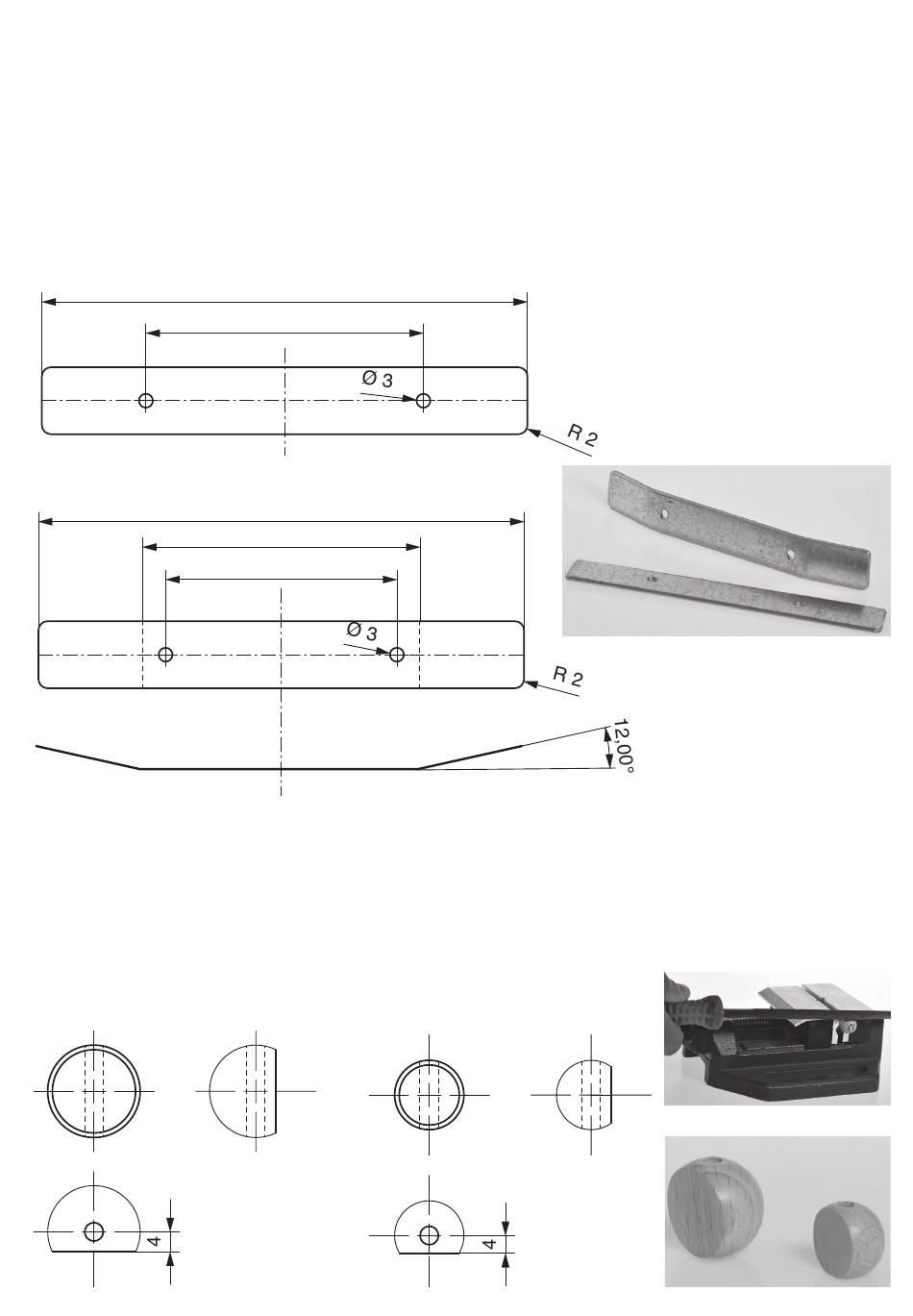

Nach Zeichnung je einen Zuschnitt mit 105 mm Länge von einem Blechstreifen (5) für die Stoßstangen ablängen.
Reststück wird für die Kotflügel benötigt!
Bohrungen anzeichnen und ankörnen.
Hinweis: Bohrabstände von Heck-und Frontstoßstange beachten!
Löcher bohren und Bohrlöcher mit einem Handsenker von beiden Seiten sauber entgraten.
Ecken nach Vorgabe mit einer Werkstattfeile im Radius von 2 mm abrunden und Kanten sauber entgraten.
Biegekanten (gestrichelte Linien) anzeichnen und Frontstoßstange nach Biegeschablone in einem Schraubstock biegen.
Hinweis: Form am Chassis überprüfen!
Heckstoßstange:
Frontstoßstange:
Biegeschablone:
Schritt 4
Für die Rückleuchten werden die Holzkugeln (10) Ø 15 mm nach Zeichnung von einer Seite 4mm abgeflacht. Hierzu eine
Schraube (13) durch die Bohrung stecken und mit einer Mutter (16) festschrauben. Die Kugel anschließend im Schraubstock
fixieren (Schutzbacken benutzen!). Mit einer Feile die Fläche abfeilen.
Hinweis: Die abgefeilte Fläche ist parallel zur Bohrung!
Ebenso werden die beiden Holzkugeln (11) Ø 20 mm für die Frontscheinwerfer abgeflacht.
Frontscheinwerfer (11)
D108937#1
BAUANLEITUNG
105
60
105
60
50
Rückleuchte (10)
3
