L a b y r i n t h a u f d r e i E b e n e n

STÜCKLISTE

Sperrholz

Kiefernleiste

Stahlkugel

Benötigtes Werkzeug:

Bleistift, Lineal

Holzleim

Feinsäge und Schneidlade

Ständerbohrmaschine

Bohrer ø15mm

Schmirgelpapier

D108454#2

108.454

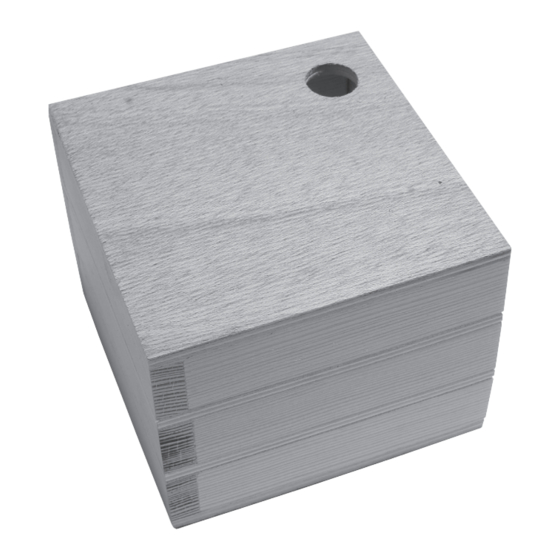

" C u b e "

( H o l z )

Stückzahl Maße( mm)

5x100x250

10x20x250

ø10

Bezeichnung

Ebenen

Rahmen, Labyrinth

Hinweis

Bei den OPITEC Werkpackungen handelt es sich

nach Fertigstellung nicht um Artikel mit Spiel-

zeugcharakter allgemein handelsüblicher Art,

sondern um Lehr- und Lernmittel als Unterstüt-

zung der pädagogischen Arbeit.

Teile-Nr.

Seite 1 10x20x250 Rahmen, Labyrinth Stahlkugel ø10 Benötigtes Werkzeug: Hinweis Bleistift, Lineal Bei den OPITEC Werkpackungen handelt es sich Holzleim nach Fertigstellung nicht um Artikel mit Spiel- Feinsäge und Schneidlade zeugcharakter allgemein handelsüblicher Art, Ständerbohrmaschine sondern um Lehr- und Lernmittel als Unterstüt- Bohrer ø15mm...
Seite 2: Allgemein
BAUANLEITUNG Allgemein: Aus dem Material kann der Cube mit einer Kantenlänge von 100 mm oder 90 mm gebaut werden. In der Anleitung wird die Variante mit 90 mm Kantenlänge beschrieben. 1. Anhand der Vorlage (Anlage 1, M 1:1, s. Seite 5) ein eigenes Labyrinth entwerfen oder den Vorschlag der Anleitung verwenden.
Seite 3 Deckel und Böden für alle Ebenen 18,5 Ø 15 Ø 15 18,5 Ebene 1 D108454#2...
Seite 4 Ebene 2 Ebene 3 D108465#1...
Seite 5 Anlage 1 Hinweis Raster 10x10 mm! Darauf achten, dass der Leistenabstand min. 11 mm beträgt und die Löcher größer als ø10 mm sind! Stückliste: D108454#2...
