Allgemein:
Aus dem Material kann der Cube mit einer Kantenlänge von 100 mm oder 90 mm gebaut werden.
In der Anleitung wird die Variante mit 90 mm Kantenlänge beschrieben.
1. Anhand der Vorlage (Anlage 1, M 1:1, s. Seite 5) ein eigenes Labyrinth entwerfen oder den Vorschlag der Anleitung
verwenden. Abmaße vom Sperrholz und den Holzleisten sind zu berücksichtigen.
Hinweis:
Darauf achten, dass die Löcher größer als ø10 mm sind und der Leistenabstand min. 11 mm beträgt!
2. Das entworfene Labyrinth (M1:1) noch einmal auf Funktion überprüfen.
3. Anhand der Zeichnungen eine Stückliste für den Zuschnitt der Holzleisten erstellen.
4. Aus den Sperrholzzuschnitten vier quadratische Zuschnitte 90x90 mm ablängen (s. Zeichnung Seite 3).
5. Übertrage die Positionen der Bohrungen auf die Sperrholzzuschnitte (1) und Bohrungen ø 15 mm an der Säulen-
bohrmaschine durchbohren (Holzbohrer bzw. Forstnerbohrer verwenden!).
Unbedingt Sicherheitsvorschriften beachten und eine Unterlage verwenden.
Hinweis
:
Man kann in der Ebene 2 auch zwei Bohrungen anbringen, diese ist auf der Zeichnung gestrichelt gezeichnet.
6. Anhand der Stückliste (Zeichnungen) die Leisten zuschneiden (Inhalt der Materialpackung beachten!).
7. Leistenzuschnitte versäubern.
8. Leistenzuschnitte auf die jeweiligen Sperrholzzuschnitte leimen (s. Zeichnungen Seite 3+4).
Hinweis:
Position der Bohrung beachten!
9. Nach dem Trocknen die einzelnen Ebenen miteinander verleimen. Am besten Ebene 2 mit Ebene 3 und Ebene 1
mit dem Deckel. Gut trocknen lassen und danach Ebene 1 mit Ebene 2 verleimen.
Hinweis:
Position der einzelnen Ebenen beachten, dass nicht 2 Bohrungen übereinander liegen!
10. Den Cube außen versäubern und evtl. mit Lack, Wachs usw. behandeln.
Viel Spaß mit dem Labyrinth-Cube!

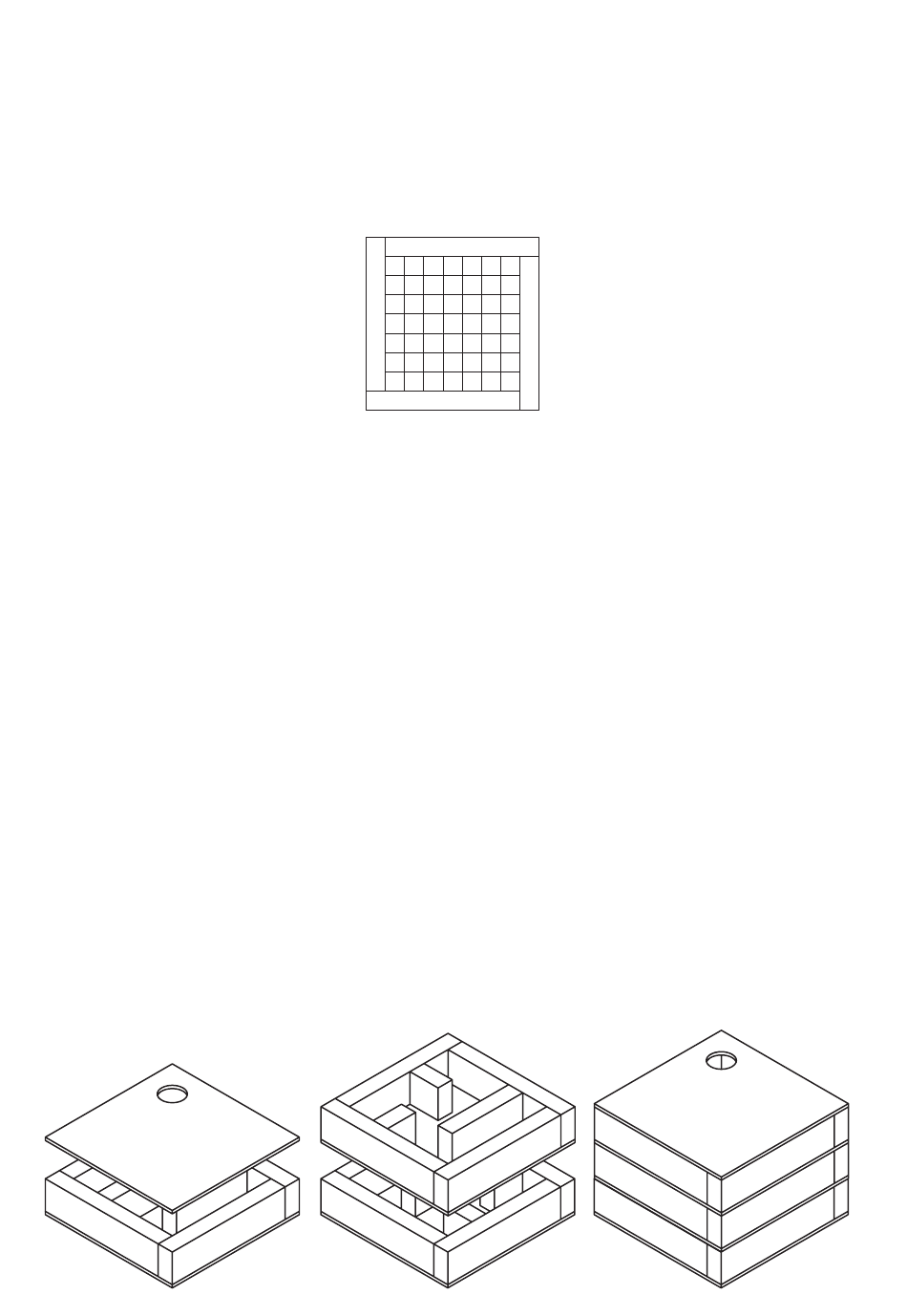

Deckel
Ebene 1
2
BAUANLEITUNG
Ebene 2
Ebene 3
