Allgemein:
Eine LKW-Variante auswählen. Es handelt sich nur um Vorschläge, die jederzeit durch eigene Entwicklung abgeän-
dert werden können. Dabei ist jedoch das mitgelieferte Material zu berücksichtigen.
Grundgestell:

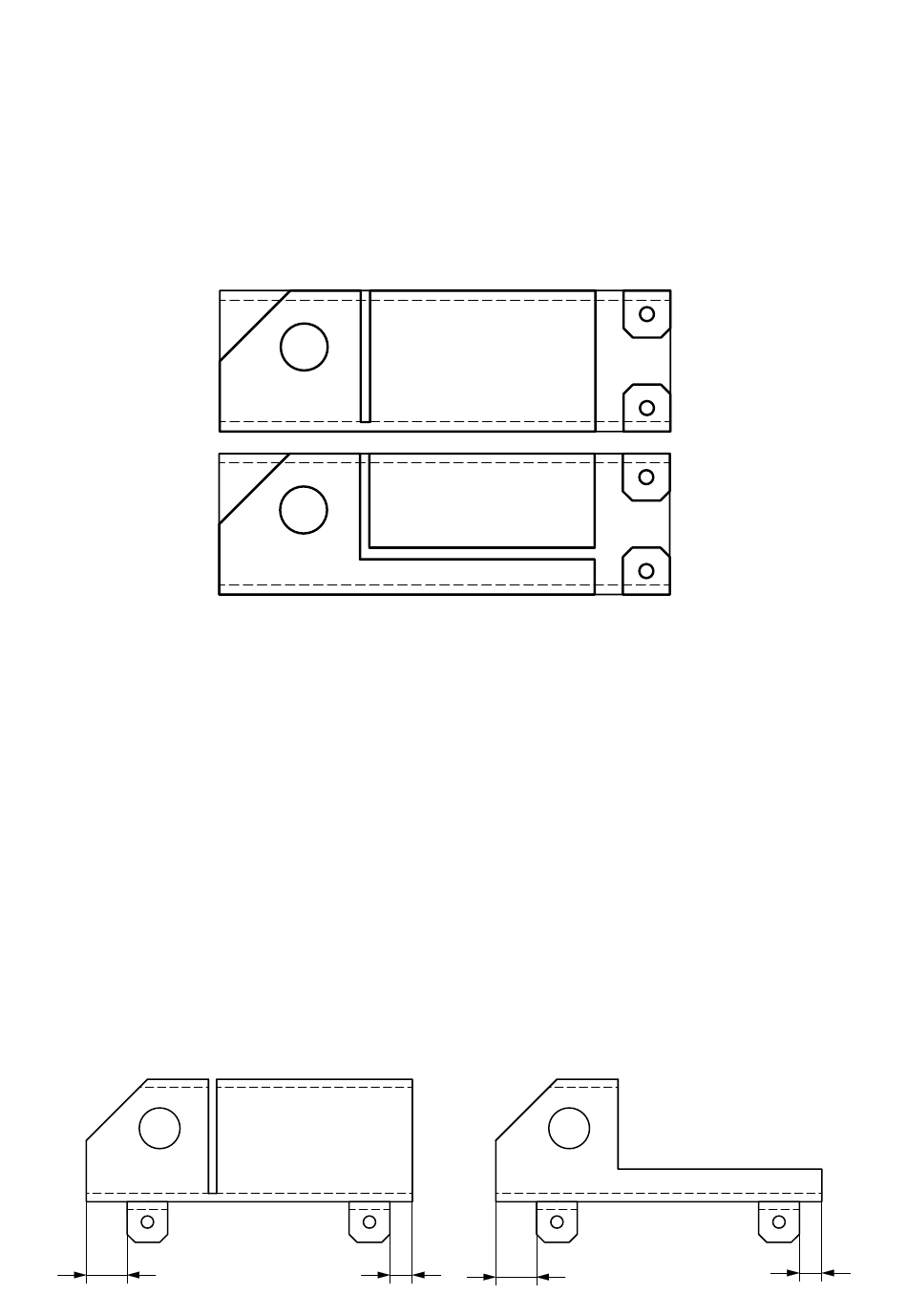

1. Die Maße vom ausgewählten Fahrzeug (Schablone von Seite 5) auf das Aluminiumquadratrohr (1) übertragen.
Hinweis:
Maße auch auf die gegenüberliegende Seite übertragen. Ergibt ein besseres Ergebnis beim
Aussägen!
Variante 1 mit ge-
schlossenen Aufbau
Variante 2 mit
Kipper- Aufbau
2. Erst Löcher Ø 10 + Ø 3 mm mit einer Ständerbohrmaschine bohren.
Anschließend Löcher mit einem 90°-Senker leicht ansenken (entgraten).
Hinweis:
Beim Einspannen im Schraubstock Schutzbacken verwenden!
3. Teile mit einer Metallbügelsäge aussägen.
Hinweis:
Während dem Sägen auch auf der Gegenseite den Sägeschnitt beobachten und evtl. gleich
korrigieren.
4. Sägeschnitte mit einer Schlichtfeile sauber nacharbeiten und entgraten!
Achsenhalter:
5. Achsenhalter (3) an den Enden 45° anschrägen oder abrunden.
6. Achsenhalter nach Zeichnung vorne um 10 mm und hinten um 6 mm eingerückt mit Metallkleber (Turbo-Kleber)
bündig an das Grundgestell (1) kleben.
Hinweis:
Man kann die Achsen auch mit Senkkopfschrauben befestigen, diese Möglichkeit wird jedoch nicht
beschrieben bzw. liegen die Schrauben nicht in der Materialpackung!
3
10
2
BAUANLEITUNG
1
2
1
3
6
3
3
3
3
3
10
3
6
D107861#1
