Allgemein:
In der Anleitung wird der Aufbau des Futterspenders mit Satteldach beschrieben. Bei Auswahl der Version mit Walmdach
bleibt die Rückwand unbearbeitet und das Dach muß nach Schablone (Seite 5) zugeschnitten, gebogen und genietet werden.

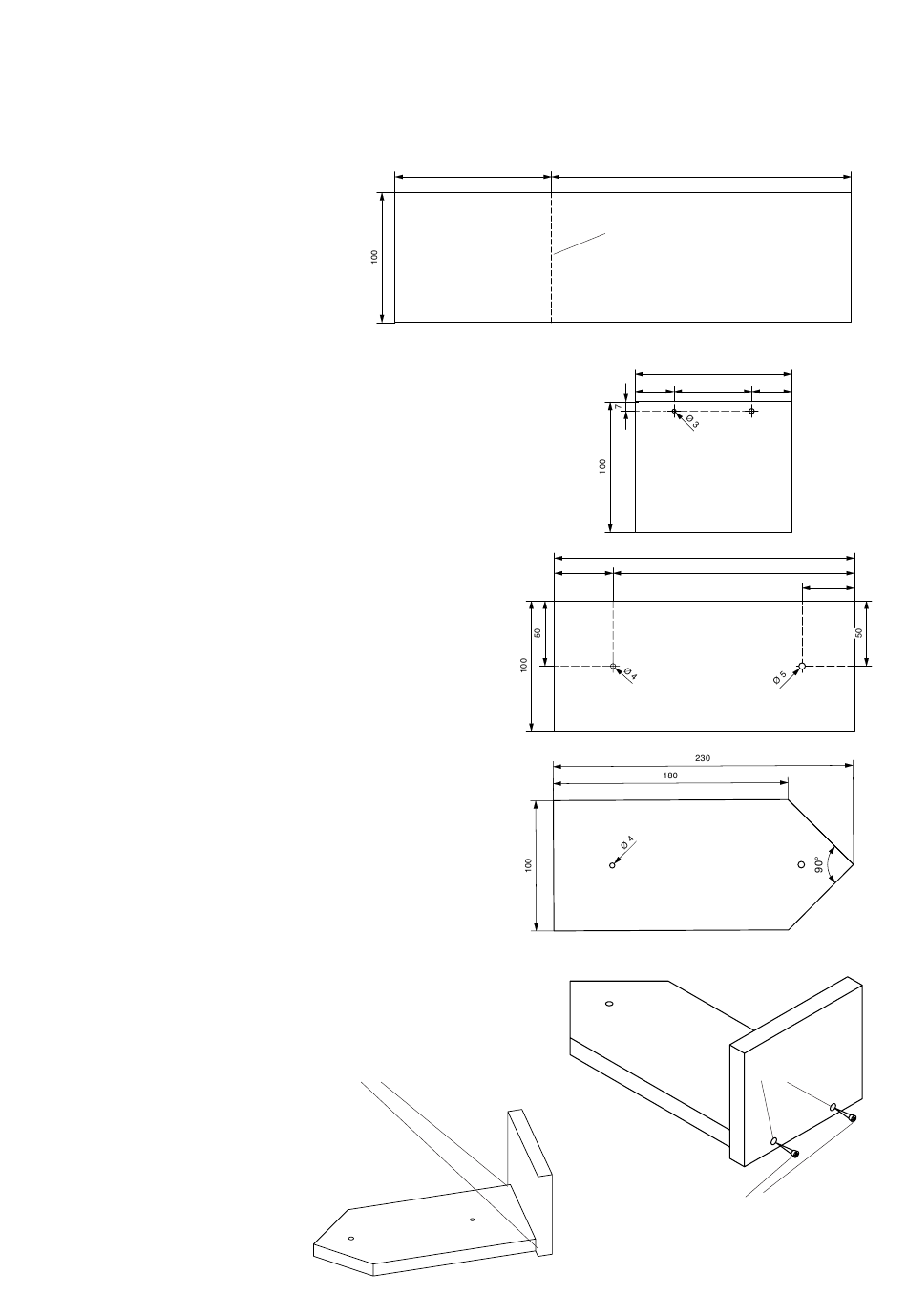

1. Leimholz 350x100x15 mm (1) wie in der
Zeichnung gezeigt rechtwinklig absägen.
Sägekanten mit Schleifpapier säubern.
2. Auf dem abgesägten Holzbrett (Bodenplatte) 120x100x15mm die vorge-
sehenen Bohrungen nach Bemaßung (siehe Zeichnung) markieren. An der
Markierung 2 Schraubenlöcher ø3mm durchbohren.
Bohrungen von unten ansenken.
3. Das zweite Teil (Rückwand) des Leimholzes (1) 230x100x15 mm
nach Zeichnung bohren.
Hinweis:
Wird das Futterhaus später an einer Wand aufgehängt, kann
man gleich die Bohrung ø 5mm zur Befestigung bohren.
4. Für das Satteldach das Ende nach Zeichnung anschrägen.
5. Die Bodenplatte und die Rückwand
wie in der Abbildung gezeigt ausge-
mittelt aufeinanderleimen.
Hinweis:
Senkung der Bodenplatte zeigt nach
vorne.
Darauf achten, dass die Rückwand
genau mittig aufgeleimt wird, so dass
an beiden Seiten 10mm Abstand zur
Kante der Bodenplatte frei bleiben.
Die Bodenplatte zusätzlich von unten
mit 2 Spanplattenschauben (7) durch
die dafür vorgesehenen Bohrungen
befestigen.
2
BAUANLEITUNG
120
120
30
60
45
10 mm Abstand an beiden
Seiten!
120
230
hier absägen
120
30
60
30
30
30
45
230
185
45
40
2 x Spanplattenschraube (7)
230
120
120
60
30
230
185
40
230
185
Senkung
D110578#1
230
40
