Anschließen
6.3 Spannungsversorgung
● Die Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um einen
erdfreien Aufbau zu ermöglichen. Beide Spannungseingänge sind potenzialgebunden.
● Beachten Sie die Verdrahtungsregeln.
Position und Belegung

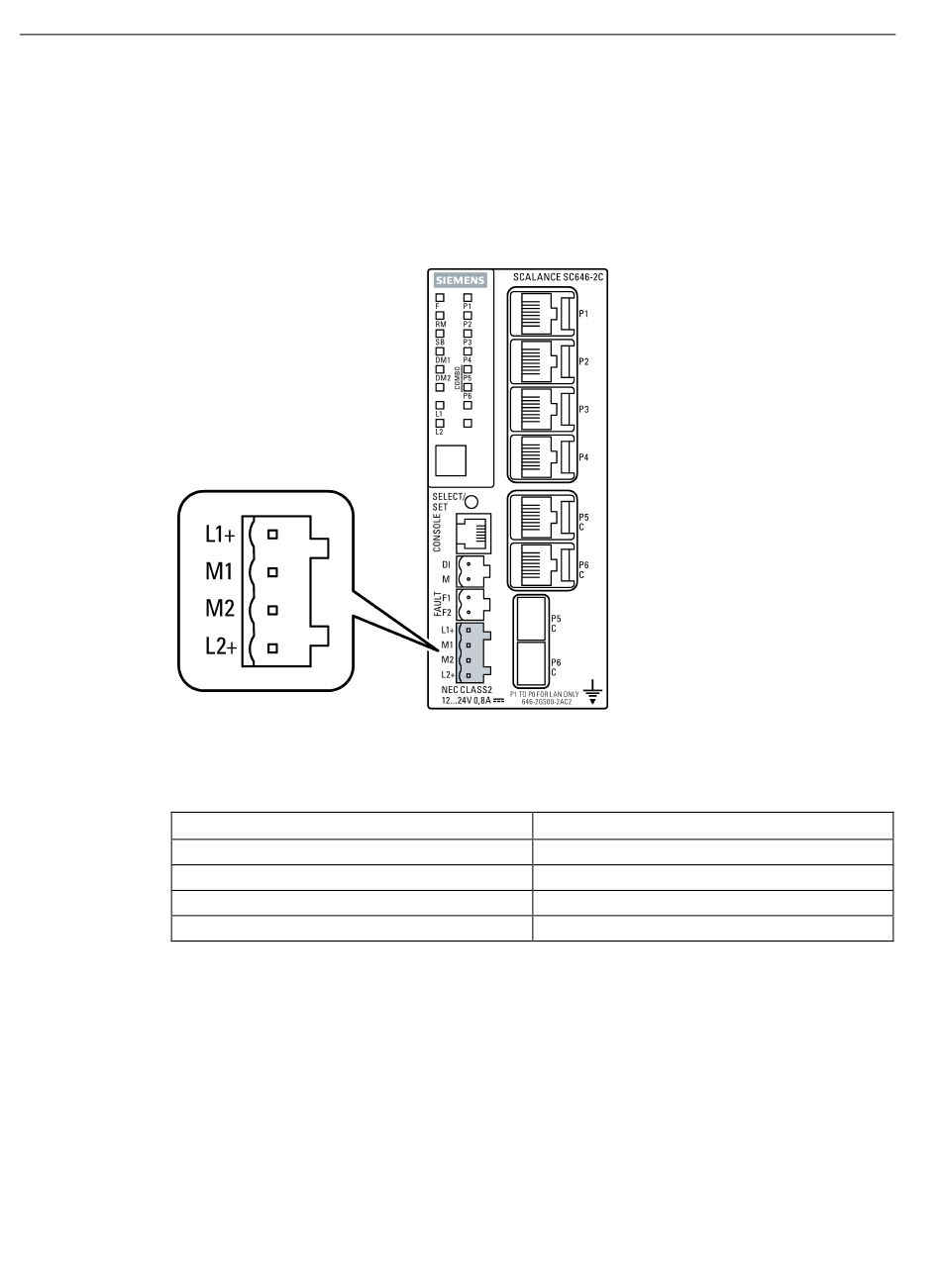

Bild 6-1
Kontakt
L1+
M1
M2
L2+
52
Position der Spannungsversorgung am Beispiel des SCALANCE SC646-2C und
Belegung des Klemmenblocks.
Belegung
DC 24 V
Masse
Masse
DC 24 V
