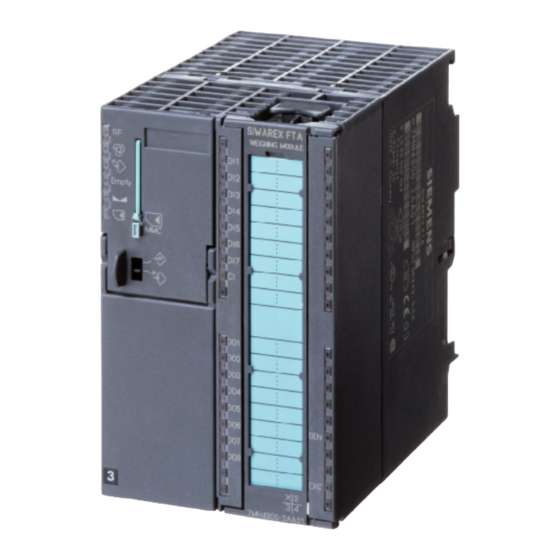

SIWAREX FTA
Wägemodul für sehr hohe Genauigkeitsanforderungen
Justage der SIWAREX FTA mit SIWATOOL FTA
Kurzanleitung
Für Module mit der Bestellnummer 7MH4900-2AA01
Inhaltsverzeichnis
1
Hardware-Anforderungen...................................................................
2
Verbindungen..................................................................................
3
SIWATOOL Start..............................................................................
4
Auflösung.......................................................................................
5
Filter..............................................................................................
6
Justage..........................................................................................
©Siemens AG
SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010
3
5
6
8
8
10
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIWAREX FTA
Inhaltszusammenfassung für Siemens SIWAREX FTA
-
Seite 1: Inhaltsverzeichnis
SIWAREX FTA Wägemodul für sehr hohe Genauigkeitsanforderungen Justage der SIWAREX FTA mit SIWATOOL FTA Kurzanleitung Für Module mit der Bestellnummer 7MH4900-2AA01 Inhaltsverzeichnis Hardware-Anforderungen……………………………………………….………… Verbindungen………………………………………………………………………. SIWATOOL Start……………………………………………...…………………… Auflösung…………………………………………………………………………… Filter…………………………………………………………………………………. Justage..……………………………………….…………………………………… ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010... -
Seite 2: Einleitung
Einleitung SIWAREX FTA ist ein eichfähiges und flexibles Wäge, Abfüll- und Dosiermodul der SIMATIC S7 für sehr hohe Geschwindigkeits- und Genauigkeitsanforderungen und als Absack-, Abfüll-, Einkomponenten-, Mehrkomponenten-, Ablade und Kontrollwaage konzipiert. Zweck dieser Dokumentation Diese Anleitung enthält alle Informationen, die Sie für die Inbetriebnahme und die Nutzung des Geräts benötigen. -
Seite 3: Hardware-Anforderungen
Die folgenden Hardware Komponenten und Software sind erforderlich um eine Waage in SIMATIC zu integrieren: 24V Power Supply, S7-300 CPU oder ET200M Einheit; Memory Card für CPU, SIWAREX FTA Frontstecker für SIWAREX FTA, SIWATOOL FTA Software, RS232 Verbindungskabel, PC mit Windows XP oder höher, Justagegewicht größer 5% der Summe der Nennlast-Werte aller Wägezellen. - Seite 4 Justage-Gewicht Waage > 5% der Summe der Nennlast-Werte aller Wägezellen. Die unten abgebildete Bedienungs-Einheit beinhaltet folgende Komponenten: PS207 2A Stromversorgung, ET200M Station oder CPU3xx, SIWAREX FTA Wägemodul, MPI Kommunikationskarte, SIWATOOL Verbindungskabel SIWAREX FTA Modul Wägezellenkabel ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010...
-
Seite 5: Verbindungen
2 Verbindungen 24V Stromversorgung RS232 Interface Anschlussgehäuse für Sensor Anschluss der Wägezellen: Anschlussklemme Signalbezeichnung Bemerkung SEN+ Fühlerleitung + SEN- Fühlerleitung – SIG+ Messleitung + SIG- Messleitung – EXC+ Wägezellen-Speisespannung + EXC- Wägezellen-Speisespannung – ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010... -
Seite 6: Siwatool Start
3 SIWATOOL Start Auf der SIWATOOL FTA Bedienoberfläche wählen Sie bitte die gewünschte Schnittstelle zur Kommunikation mit dem PC aus. ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010... - Seite 7 Anschließend per Klick „Online“ mit der Waage gehen Nach dem Verbindungsaufbau erscheint die Schaltfläche „Online“ grau. ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010...
-
Seite 8: Auflösung
4 Auflösung Die Siwarex FTA Baugruppe löst das Wägezellensignal intern mit 24 Bit auf. Der intern ermittelte Digitwert des Wägezellensignals liegt hierbei zwischen ca. 1,4 Mio ... 15,4 Mio Digits. Dieser interne Digitwert wird für die weiteren Berechnungen herangezogen, wie z.B. dem Bruttogewichtswert. -
Seite 9: Justage
Vorm Justieren der Waage muss der „Servicebetrieb EIN(1)“ geschaltet werden. Ein Klick genügt Nach dem Einschalten des Servicebetriebs muss dieses Symbol erscheinen; ------------------------------------------------ falls nicht, bitte Meldungstext anklicken und Hinweise befolgen Zum Justieren bitte „Justageparameter (DS3)“ öffnen. ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010... - Seite 10 Eingabe der Parameter “Min/Max Gewicht für Wägebereich 1“ und „Ziffernschritt für Wägebereich 1“ unter der Registerkarte „Eichparameter 2“. “Ziffernschritt für Wägebereich 1”: Waagenauflösung 1: Minimale Anzeigen-änderung der Waage. Die „Gewichtseinheit“ entspricht der unter „Eichparmeter 3“ gewählten (s.u.). ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010...
- Seite 11 Ist der “Ziffernschritt für Wägebereich1” auf 0,05 kg gesetzt, so beträgt die geringste Anzeigenänderung 0,05 kg. Ist der “Ziffernschritt für Wägebereich1” auf 1,0 kg gesetzt, so beträgt die geringste Anzeigenänderung 1,0 kg. Bitte beachten Sie, dass die Auflösung der Gewichtsanzeige unabhängig ist von der Waagengenauigkeit. ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010...
- Seite 12 Die Angabe der „Gewichtseinheit“ erfolgt durch Festlegung im Register „Eichparameter 3“. Alle gesetzten Parameter werden durch Drücken der Taste „Senden“ zur Waage übertragen. Zum Nullstellen ist es erforderlich, dass die Waage völlig unbelastet ist. Der Vorgang schließt ab mit Ausführung des Befehls „Nullpunkt gültig (3)“ ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010...
- Seite 13 „Justagegewicht 1 gültig (4)“ an. Die Anzeige zeigt das “Justagegewicht 1” an. Somit ist die Waage justiert. Nun wird das tatsächliche Gewicht angezeigt und die Genauigkeit der Waage ist erreicht. Zum Abschluss schalten Sie den Servicebetrieb wieder aus. ©Siemens AG SIWAREX_FTA_Kurzanleitung_V3.1.doc, 05/2010...
- Seite 14 Anschließend haben Sie die Möglichkeit folgendermaßen die Justagedaten in einer Datei zu speichern. Dazu müssen Sie von der SIWAREX FTA „Alle Daten empfangen“ auf Ihrem PC. Während der Datenübertragung erscheint folgende Darstellung auf Ihrem Bildschirm. Mit “Speichern unter” legen Sie die Daten als SIWATOOL FTA Datei ab.
