Gerätebeschreibung
4.4 Geräteansichten
4.4
Geräteansichten
4.4.1
Geräteansicht SCLANCE SC6x2-2C

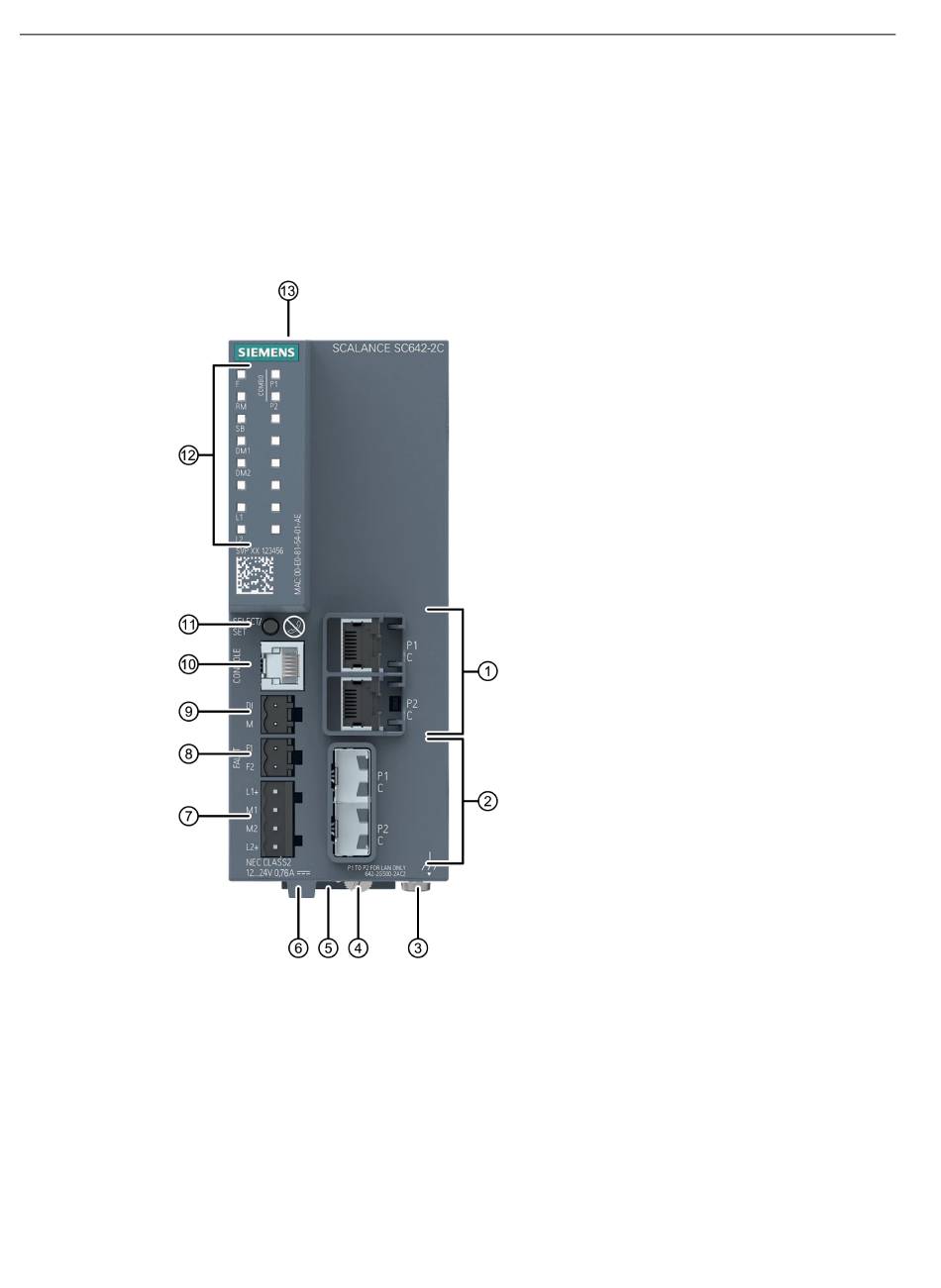

Die nachfolgende Abbildung zeigt den Aufbau des SC6x2-2C.
①
②
③
④
⑤
⑥
⑦
24
Elektrische Ports
SFP-Stecktransceiver-Steckplätze
Erdungsschraube
Rändelschraube
Befestigungsriegel
Hebelhilfe zur Betätigung des Befestigungs-
riegels mit einem Schraubendreher
Spannungsversorgung
⑧
Meldekontakt
⑨
Digitaler Eingang
⑩
Serielle Schnittstelle
⑪
Taster "SELECT/SET"
⑫
LED-Anzeige
⑬
C-PLUG-Schacht
Betriebsanleitung, 03/2018, C79000-G8900-C453-02
SCALANCE SC-600
