Maßbilder
Alle Maße sind in Millimeter angegeben.
①
Befestigungsriegel in der Wandmontageposition (Lieferzustand)

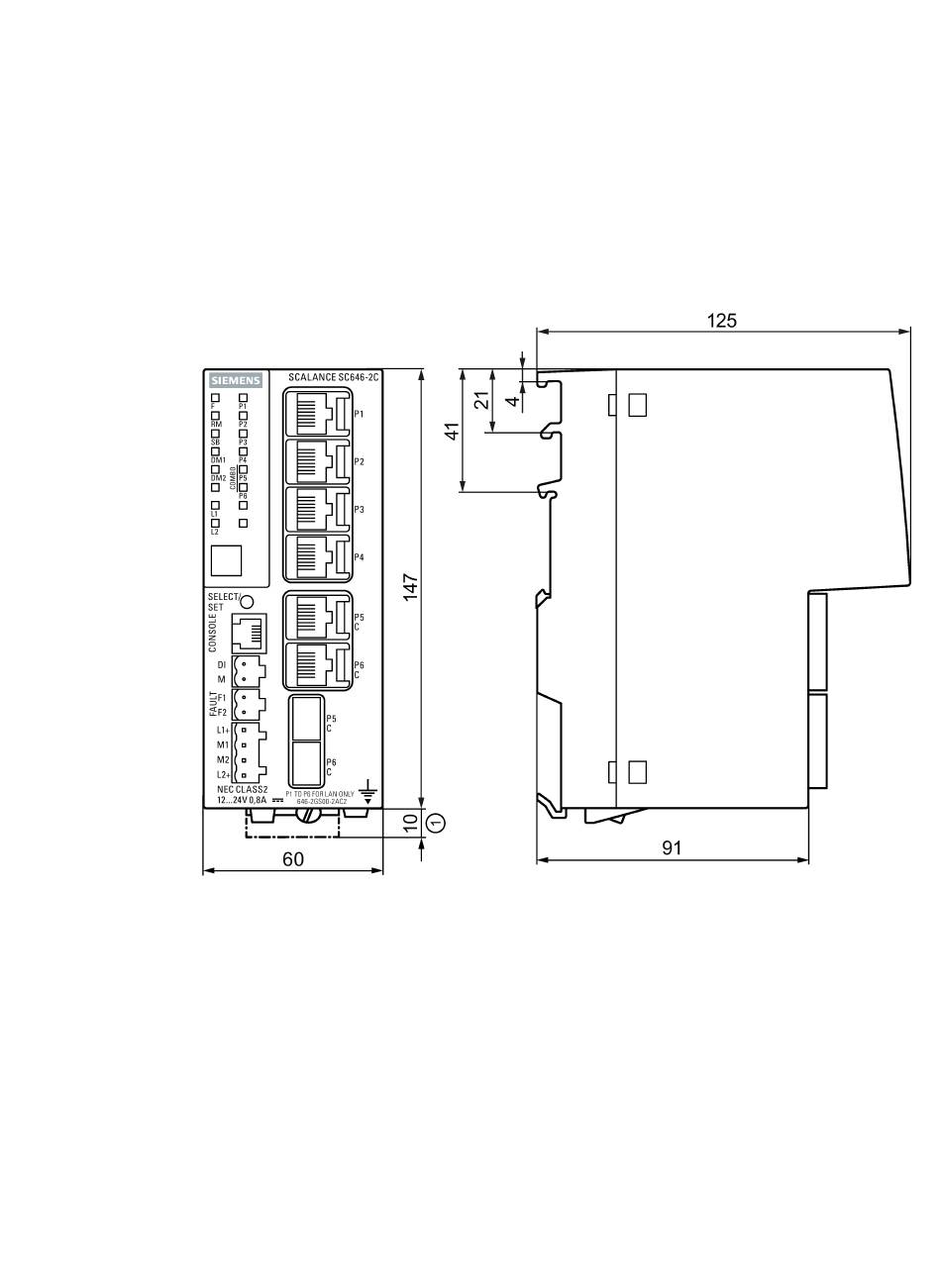

Bild 9-1
SCALANCE SC-600
Betriebsanleitung, 03/2018, C79000-G8900-C453-02
Vorderansicht und Seitenansicht des SCALANCE SC646-2C. Alle Baugruppen
SCALANCE SC-600 haben die gleichen Abmessungen.
