Konfiguration - DETEWE OpenCom 130 Bedienungsanleitung

TK-Anlage 1, S
Rx+ Rx- Tx+ Tx-
Rx+ Rx- Tx+ Tx-
TK-Anlage 2, S
(Druckklemmen)

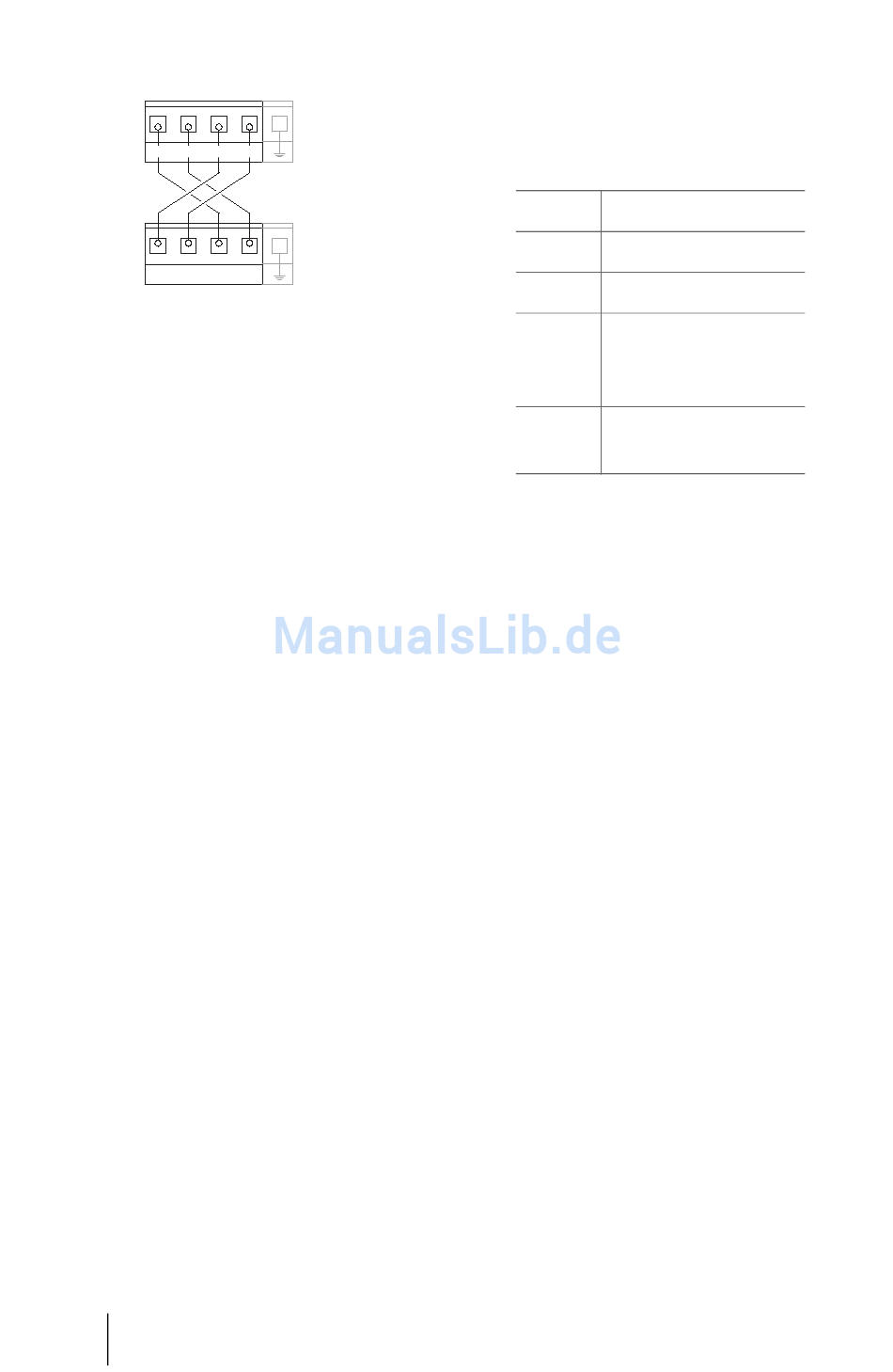

Verdrahtung des S
Beispiel zweier OpenCom 130/150
Für die OpenCom 150 ist die
Druckklemme 5-polig ausge-
führt. Die zusätzliche Klemme
dient dem Anschluss der Schir-
mung einer geschirmten An-
schlussleitung. Die Schirmung
sollte möglichst kurz abisoliert
sein (ca. 3 mm).
6. Kontrollieren Sie ggf., dass der
NT durch eine eigene Stromver-
sorgung gespeist wird.
7. Verbinden Sie die
OpenCom 130/150 wieder mit
der Versorgungsspannung.
8. Konfigurieren Sie die S
gruppe im Konfigurator der
OpenCom 130/150 (siehe Konfi-
guration ab Seite 64). Kontrollie-
ren Sie den Ebene-1-Zustand
anhand der LEDs auf der Bau-
gruppe. Vor der Konfiguration
64
S -Anschlussbaugruppe
2M
2M
2M
-Anschlusses am
2M
-Bau-
2M
der S -Baugruppe leuchtet
2M
keine der LEDs.
LED-Anzeigen
LED Bedeutung
1 (grün) Synchron (=ok)
2 (grün) Blue Alarm
3 (gelb) Remote Alarm
oder Out of Sync
(Yellow Alarm)
4 (rot) Loss of Signal
(Red Alarm)
9. Ziehen Sie wieder den Netz-
stecker der OpenCom 130/150
und schließen Sie das Gehäuse.
10. Verbinden Sie die
OpenCom 130/150 wieder mit
der Versorgungsspannung.

Konfiguration

Nach Installation der S
gruppe wird im Konfigurator, Menü
PBX Konfiguration: Anschlüsse der
Menüpunkt S angezeigt. Richten
2M
Sie in der Eingabemaske dieses
Menüpunktes den Anschluss ein.
Weitere Informationen hierzu erhal-
ten Sie in der Online-Hilfe.
-Bau-
2M
Installation
