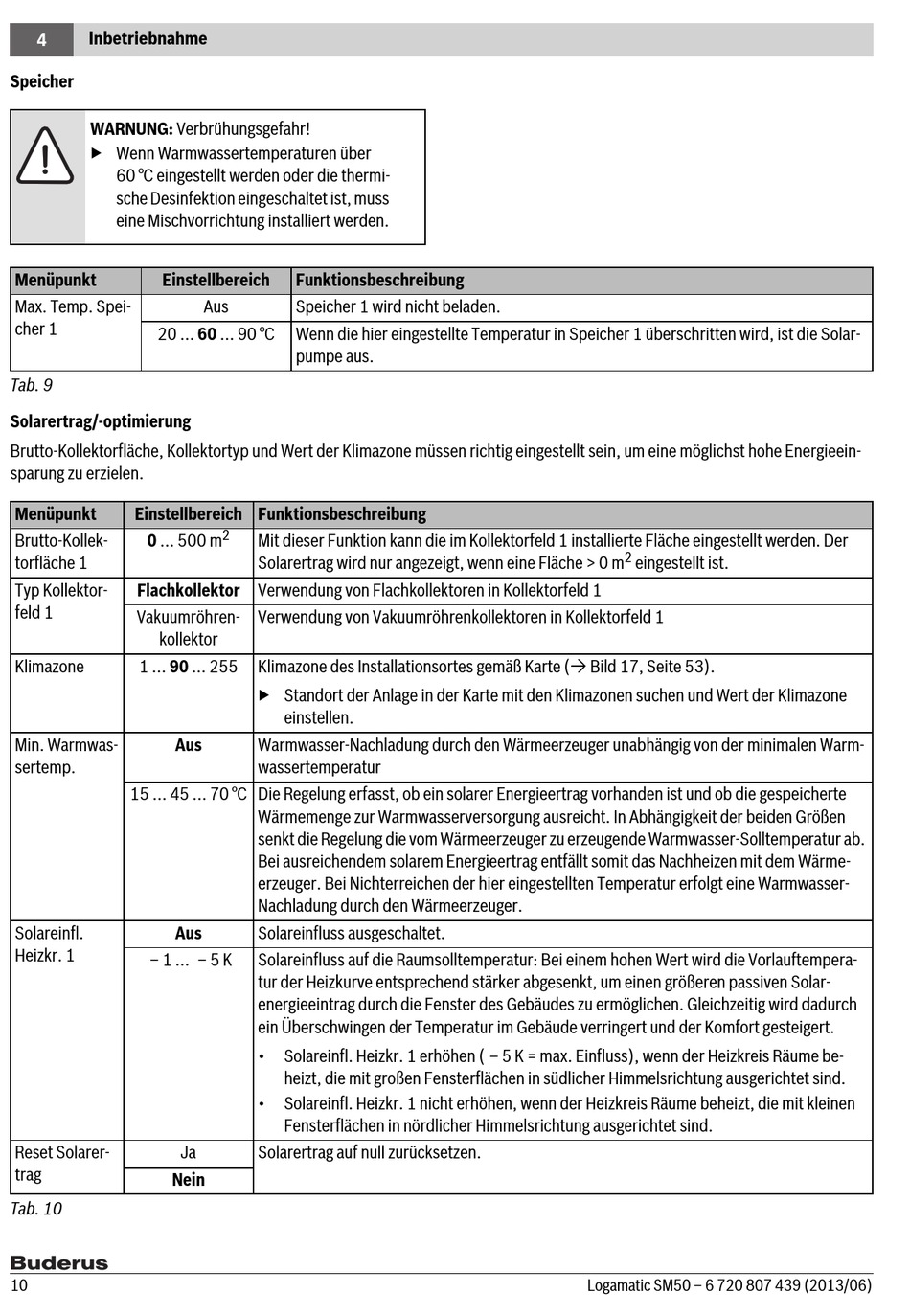

Buderus Logamatic SM50 Installationsanleitung Für Das Fachhandwerk Seite 10

Inbetriebnahme
4
Speicher
WARNUNG: Verbrühungsgefahr!
▶ Wenn Warmwassertemperaturen über
60 °C eingestellt werden oder die thermi-
sche Desinfektion eingeschaltet ist, muss
eine Mischvorrichtung installiert werden.
Menüpunkt Einstellbereich
Max. Temp. Spei-
cher 1
20 ... 60 ... 90 °C
Tab. 9
Solarertrag/-optimierung
Brutto-Kollektorfläche, Kollektortyp und Wert der Klimazone müssen richtig eingestellt sein, um eine möglichst hohe Energieein-
sparung zu erzielen.
Menüpunkt Einstellbereich Funktionsbeschreibung
Brutto-Kollek- 0 ... 500 m
torfläche 1
Typ Kollektor- Flachkollektor Verwendung von Flachkollektoren in Kollektorfeld 1
feld 1
Vakuumröhren-
kollektor
Klimazone 1 ... 90 ... 255
Min. Warmwas- Aus
sertemp.
15 ... 45 ... 70 °C Die Regelung erfasst, ob ein solarer Energieertrag vorhanden ist und ob die gespeicherte
Solareinfl. Aus
Heizkr. 1
– 1 ... – 5 K
Reset Solarer- Ja
trag
Nein
Tab. 10
10
Funktionsbeschreibung
Aus Speicher 1 wird nicht beladen.
Wenn die hier eingestellte Temperatur in Speicher 1 überschritten wird, ist die Solar-
pumpe aus.
2
Mit dieser Funktion kann die im Kollektorfeld 1 installierte Fläche eingestellt werden. Der
Solarertrag wird nur angezeigt, wenn eine Fläche > 0 m
Verwendung von Vakuumröhrenkollektoren in Kollektorfeld 1
Klimazone des Installationsortes gemäß Karte ( Bild 17, Seite 53).
▶ Standort der Anlage in der Karte mit den Klimazonen suchen und Wert der Klimazone
einstellen.
Warmwasser-Nachladung durch den Wärmeerzeuger unabhängig von der minimalen Warm-
wassertemperatur
Wärmemenge zur Warmwasserversorgung ausreicht. In Abhängigkeit der beiden Größen
senkt die Regelung die vom Wärmeerzeuger zu erzeugende Warmwasser-Solltemperatur ab.
Bei ausreichendem solarem Energieertrag entfällt somit das Nachheizen mit dem Wärme-
erzeuger. Bei Nichterreichen der hier eingestellten Temperatur erfolgt eine Warmwasser-
Nachladung durch den Wärmeerzeuger.
Solareinfluss ausgeschaltet.
Solareinfluss auf die Raumsolltemperatur: Bei einem hohen Wert wird die Vorlauftempera-
tur der Heizkurve entsprechend stärker abgesenkt, um einen größeren passiven Solar-
energieeintrag durch die Fenster des Gebäudes zu ermöglichen. Gleichzeitig wird dadurch
ein Überschwingen der Temperatur im Gebäude verringert und der Komfort gesteigert.
• Solareinfl. Heizkr. 1 erhöhen ( – 5 K = max. Einfluss), wenn der Heizkreis Räume be-
heizt, die mit großen Fensterflächen in südlicher Himmelsrichtung ausgerichtet sind.
• Solareinfl. Heizkr. 1 nicht erhöhen, wenn der Heizkreis Räume beheizt, die mit kleinen
Fensterflächen in nördlicher Himmelsrichtung ausgerichtet sind.
Solarertrag auf null zurücksetzen.
2
eingestellt ist.
Logamatic SM50 – 6 720 807 439 (2013/06)
