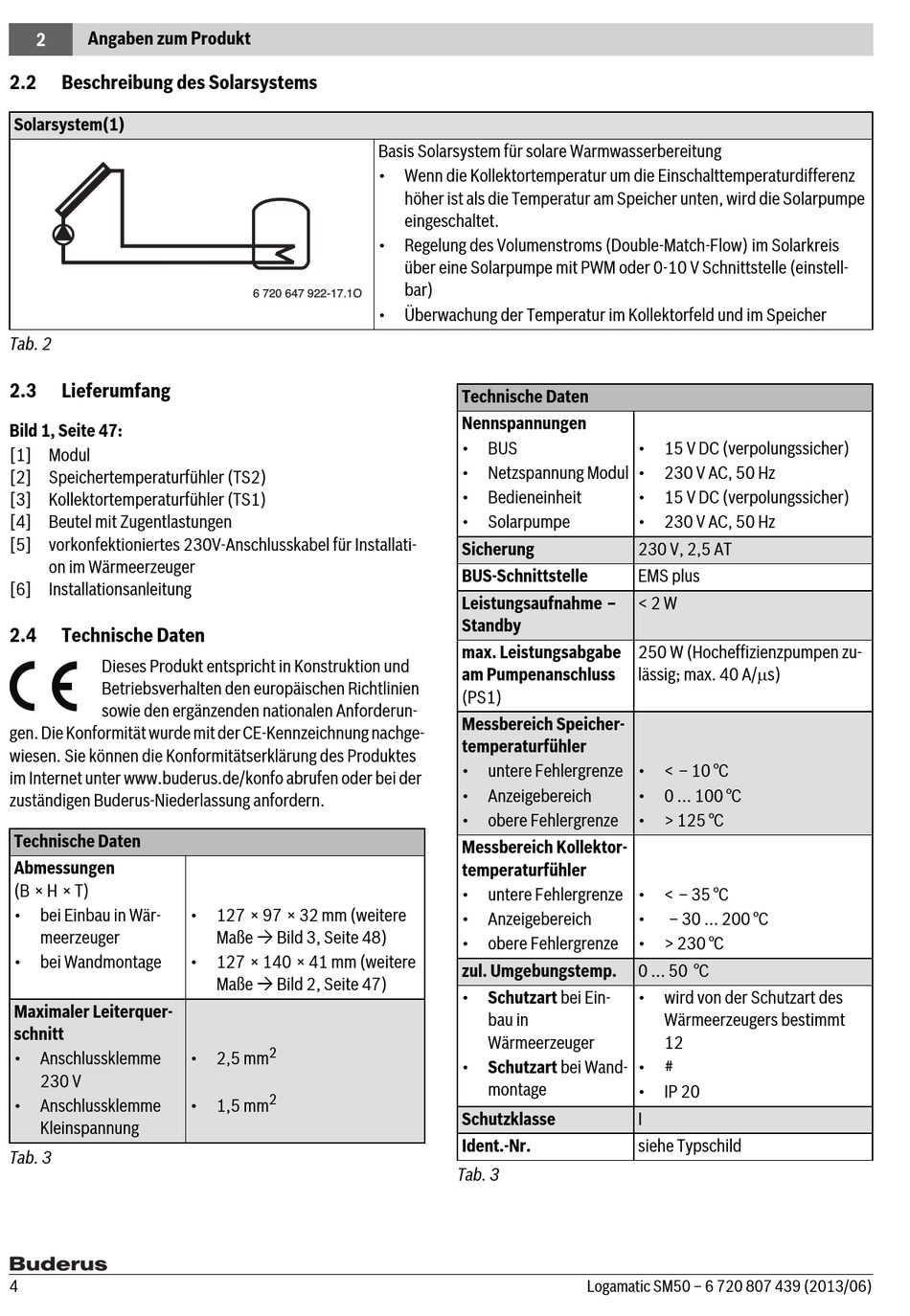

Angaben zum Produkt
2
2.2

Beschreibung des Solarsystems

Solarsystem(1)
Tab. 2
2.3

Lieferumfang

Bild 1, Seite 47:
[1] Modul
[2] Speichertemperaturfühler (TS2)
[3] Kollektortemperaturfühler (TS1)
[4] Beutel mit Zugentlastungen
[5] vorkonfektioniertes 230V-Anschlusskabel für Installati-
on im Wärmeerzeuger
[6] Installationsanleitung
2.4

Technische Daten

Dieses Produkt entspricht in Konstruktion und
Betriebsverhalten den europäischen Richtlinien
sowie den ergänzenden nationalen Anforderun-
gen. Die Konformität wurde mit der CE-Kennzeichnung nachge-
wiesen. Sie können die Konformitätserklärung des Produktes
im Internet unter www.buderus.de/konfo abrufen oder bei der
zuständigen Buderus-Niederlassung anfordern.
Technische Daten
Abmessungen
(B × H × T)
• bei Einbau in Wär-
meerzeuger
• bei Wandmontage
Maximaler Leiterquer-
schnitt
• Anschlussklemme
230 V
• Anschlussklemme
Kleinspannung
Tab. 3
4
6 720 647 922-17.1O
• 127 × 97 × 32 mm (weitere
Maße  Bild 3, Seite 48)
• 127 × 140 × 41 mm (weitere
Maße  Bild 2, Seite 47)
2
• 2,5 mm
2
• 1,5 mm
Basis Solarsystem für solare Warmwasserbereitung
• Wenn die Kollektortemperatur um die Einschalttemperaturdifferenz
höher ist als die Temperatur am Speicher unten, wird die Solarpumpe
eingeschaltet.
• Regelung des Volumenstroms (Double-Match-Flow) im Solarkreis
über eine Solarpumpe mit PWM oder 0-10 V Schnittstelle (einstell-
bar)
• Überwachung der Temperatur im Kollektorfeld und im Speicher
Technische Daten
Nennspannungen
• BUS
• Netzspannung Modul
• Bedieneinheit
• Solarpumpe
Sicherung
BUS-Schnittstelle
Leistungsaufnahme –
Standby
max. Leistungsabgabe
am Pumpenanschluss
(PS1)
Messbereich Speicher-
temperaturfühler
• untere Fehlergrenze
• Anzeigebereich
• obere Fehlergrenze
Messbereich Kollektor-
temperaturfühler
• untere Fehlergrenze
• Anzeigebereich
• obere Fehlergrenze
zul. Umgebungstemp.
• Schutzart bei Ein-
bau in
Wärmeerzeuger
• Schutzart bei Wand-
montage
Schutzklasse
Ident.-Nr.
Tab. 3
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
• 15 V DC (verpolungssicher)
• 230 V AC, 50 Hz
230 V, 2,5 AT
EMS plus
< 2 W
250 W (Hocheffizienzpumpen zu-
lässig; max. 40 A/s)
• < – 10 °C
• 0 ... 100 °C
• > 125 °C
• < – 35 °C
• – 30 ... 200 °C
• > 230 °C
0 ... 50 °C
• wird von der Schutzart des
Wärmeerzeugers bestimmt
12
• #
• IP 20
I
siehe Typschild
Logamatic SM50 – 6 720 807 439 (2013/06)
