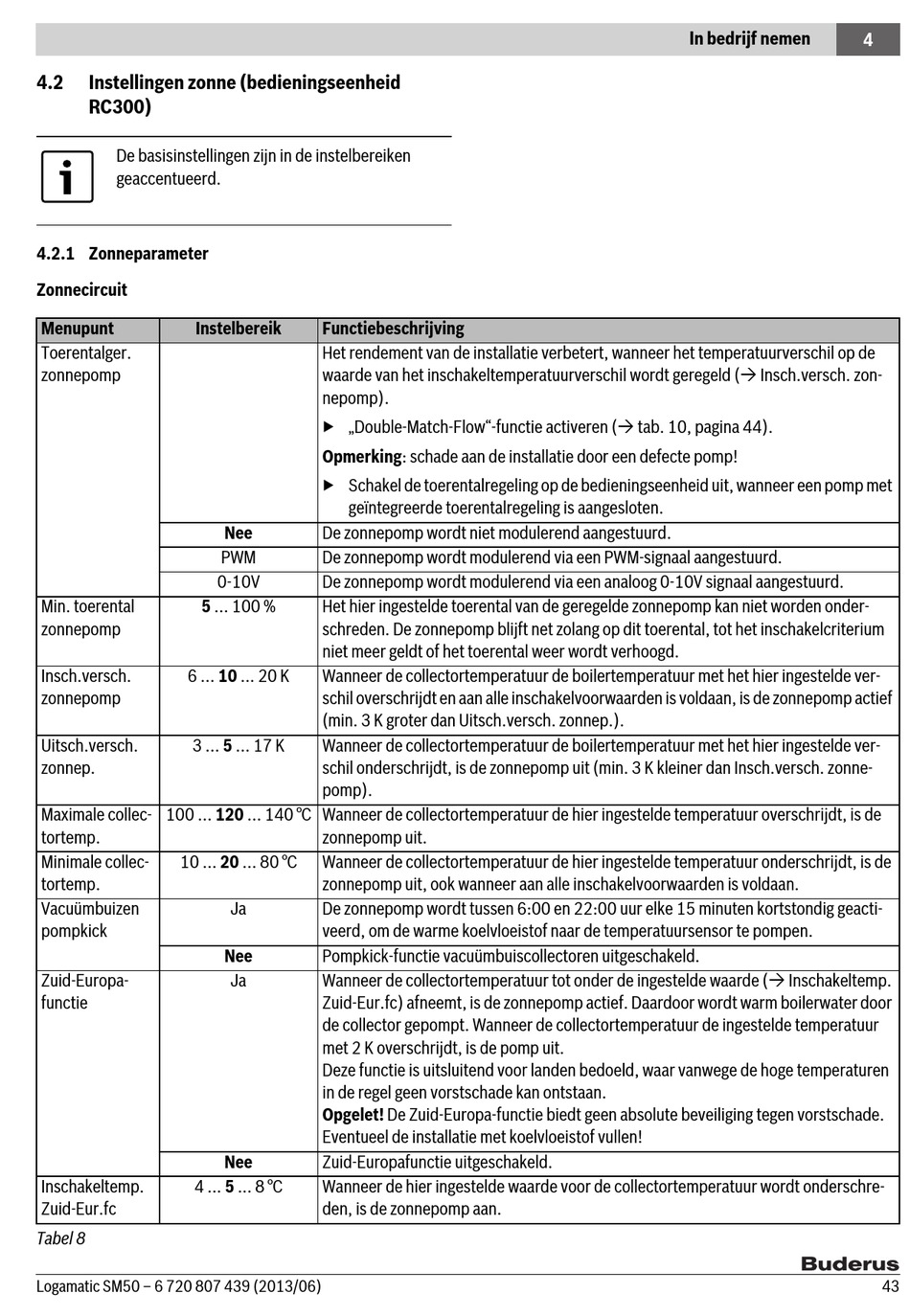

4.2 Instellingen zonne (bedieningseenheid
RC300)
De basisinstellingen zijn in de instelbereiken
geaccentueerd.
4.2.1 Zonneparameter
Zonnecircuit
Menupunt Instelbereik
Toerentalger.
zonnepomp
Min. toerental 5 ... 100 %
zonnepomp
Insch.versch. 6 ... 10 ... 20 K
zonnepomp
Uitsch.versch. 3 ... 5 ... 17 K
zonnep.
100 ... 120 ... 140 °C Wanneer de collectortemperatuur de hier ingestelde temperatuur overschrijdt, is de
Maximale collec-
tortemp.
Minimale collec- 10 ... 20 ... 80 °C
tortemp.
Vacuümbuizen
pompkick
Zuid-Europa-
functie
Inschakeltemp. 4 ... 5 ... 8 °C
Zuid-Eur.fc
Tabel 8
Logamatic SM50 – 6 720 807 439 (2013/06)

Functiebeschrijving

Het rendement van de installatie verbetert, wanneer het temperatuurverschil op de
waarde van het inschakeltemperatuurverschil wordt geregeld ( Insch.versch. zon-
nepomp).
▶ „Double-Match-Flow"-functie activeren ( tab. 10, pagina 44).
Opmerking: schade aan de installatie door een defecte pomp!
▶ Schakel de toerentalregeling op de bedieningseenheid uit, wanneer een pomp met
geïntegreerde toerentalregeling is aangesloten.
Nee De zonnepomp wordt niet modulerend aangestuurd.
PWM De zonnepomp wordt modulerend via een PWM-signaal aangestuurd.
0-10V De zonnepomp wordt modulerend via een analoog 0-10V signaal aangestuurd.
Het hier ingestelde toerental van de geregelde zonnepomp kan niet worden onder-
schreden. De zonnepomp blijft net zolang op dit toerental, tot het inschakelcriterium
niet meer geldt of het toerental weer wordt verhoogd.
Wanneer de collectortemperatuur de boilertemperatuur met het hier ingestelde ver-
schil overschrijdt en aan alle inschakelvoorwaarden is voldaan, is de zonnepomp actief
(min. 3 K groter dan Uitsch.versch. zonnep.).
Wanneer de collectortemperatuur de boilertemperatuur met het hier ingestelde ver-
schil onderschrijdt, is de zonnepomp uit (min. 3 K kleiner dan Insch.versch. zonne-
pomp).
zonnepomp uit.
Wanneer de collectortemperatuur de hier ingestelde temperatuur onderschrijdt, is de
zonnepomp uit, ook wanneer aan alle inschakelvoorwaarden is voldaan.
Ja De zonnepomp wordt tussen 6:00 en 22:00 uur elke 15 minuten kortstondig geacti-
veerd, om de warme koelvloeistof naar de temperatuursensor te pompen.
Nee Pompkick-functie vacuümbuiscollectoren uitgeschakeld.
Ja Wanneer de collectortemperatuur tot onder de ingestelde waarde ( Inschakeltemp.
Zuid-Eur.fc) afneemt, is de zonnepomp actief. Daardoor wordt warm boilerwater door
de collector gepompt. Wanneer de collectortemperatuur de ingestelde temperatuur
met 2 K overschrijdt, is de pomp uit.
Deze functie is uitsluitend voor landen bedoeld, waar vanwege de hoge temperaturen
in de regel geen vorstschade kan ontstaan.
Opgelet! De Zuid-Europa-functie biedt geen absolute beveiliging tegen vorstschade.
Eventueel de installatie met koelvloeistof vullen!
Nee Zuid-Europafunctie uitgeschakeld.
Wanneer de hier ingestelde waarde voor de collectortemperatuur wordt onderschre-
den, is de zonnepomp aan.
In bedrijf nemen
